Descripción general del producto

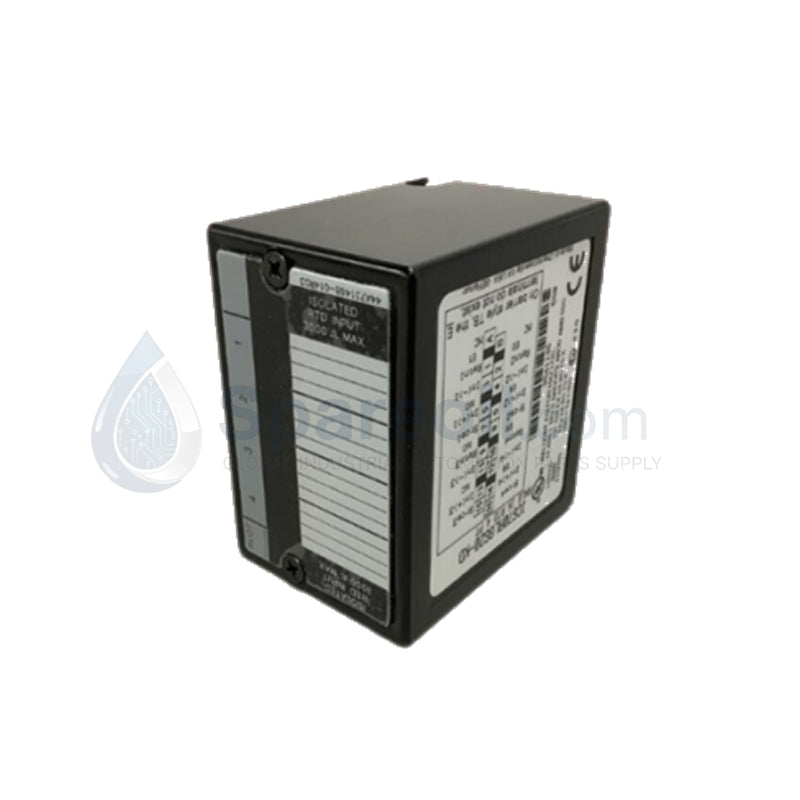

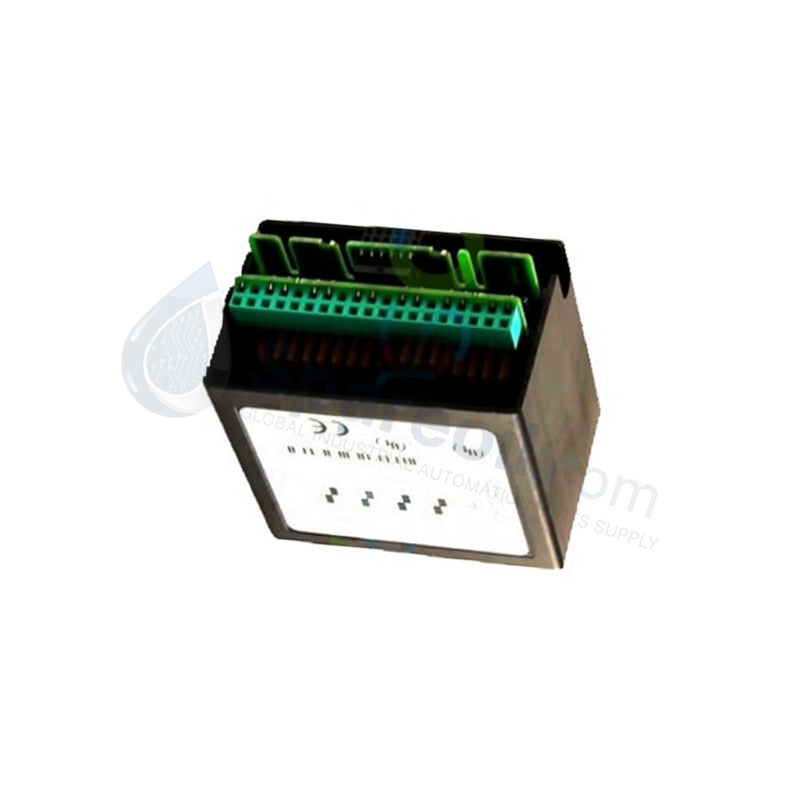

El IC670ALG620 (Modelo: IC670ALG620) Es un módulo de entrada analógica de alta precisión diseñado para la adquisición de datos del detector de temperatura de resistencia (RTD) dentro del sistema de E/S de control de campo de GE Fanuc. Este módulo facilita la interfaz directa de cuatro sensores RTD independientes a un controlador central sin necesidad de transmisores de señales externos. IC670ALG620 (Número de pieza: IC670ALG620) está diseñado para soportar configuraciones RTD de 3 y 4 cables, proporcionando compensación automática de resistencia del cable para garantizar una alta precisión en largas distancias de cable.

Equipado con una resolución de signo más de 15 bits, el IC670ALG620 (Modelo: IC670ALG620) Detecta cambios térmicos mínimos, lo que lo hace esencial para la monitorización de procesos críticos en los sectores químico, farmacéutico y de generación de energía. El módulo cuenta con inteligencia integrada para detectar fallos de campo, como sensores abiertos, cortocircuitos y condiciones fuera de rango, y transmite bits de diagnóstico específicos a la Unidad de Interfaz de Bus (BIU) para una rápida resolución de problemas.

Especificaciones técnicas detalladas

El IC670ALG620 Mantiene una alta integridad de la señal a través de un aislamiento galvánico robusto y un filtrado digital avanzado.

• Fabricante : GE Fanuc (Emerson)

• Número de modelo : IC670ALG620

• Serie : E/S de control de campo

• Tipo de módulo : Entrada analógica (RTD especializado)

• Número de canales : 4 canales independientes

• Soporte RTD : 3 y 4 cables (platino, níquel, cobre)

• Resolución digital : 15 bits más signo

• Tiempo de conversión : 210 ms (a 60 Hz) / 230 ms (a 50 Hz)

• Detección de fallas de entrada : RTD abierto, cortocircuito, rango bajo/sobrerrango, alarma alta/baja

• Rechazo de modo normal : 60 dB a 50/60 Hz

• Rechazo de modo común : 120 dB a 50/60 Hz

• Resistencia máxima del cable : 5 ohmios por cable (para precisión nominal)

• Sensibilidad de temperatura : ±0,004 % de la lectura (0 °C a 60 °C)

• Consumo de corriente del bus : 190 mA máximo desde la BIU

• Aislamiento : 1500 VCA (1 minuto); 250 VCA (continuo)

• Temperatura de funcionamiento : 0 °C a +60 °C (32 °F a 140 °F)

• Temperatura de almacenamiento : –40 °C a +85 °C

• Dimensiones : Huella del módulo de control de campo estándar

• Peso : 0,45 kg (1,00 lbs)
