Descripción general del producto

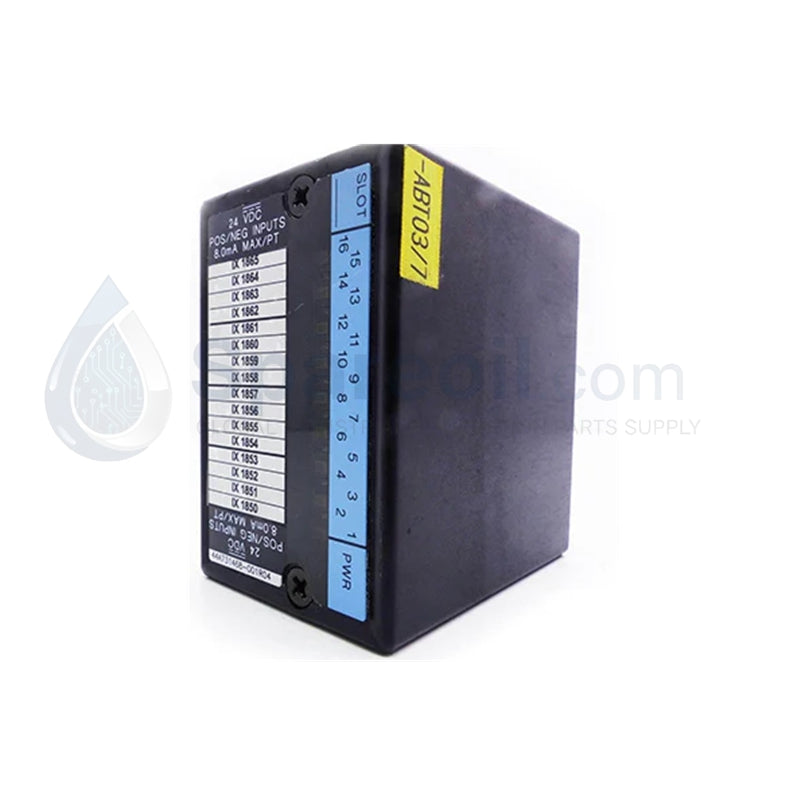

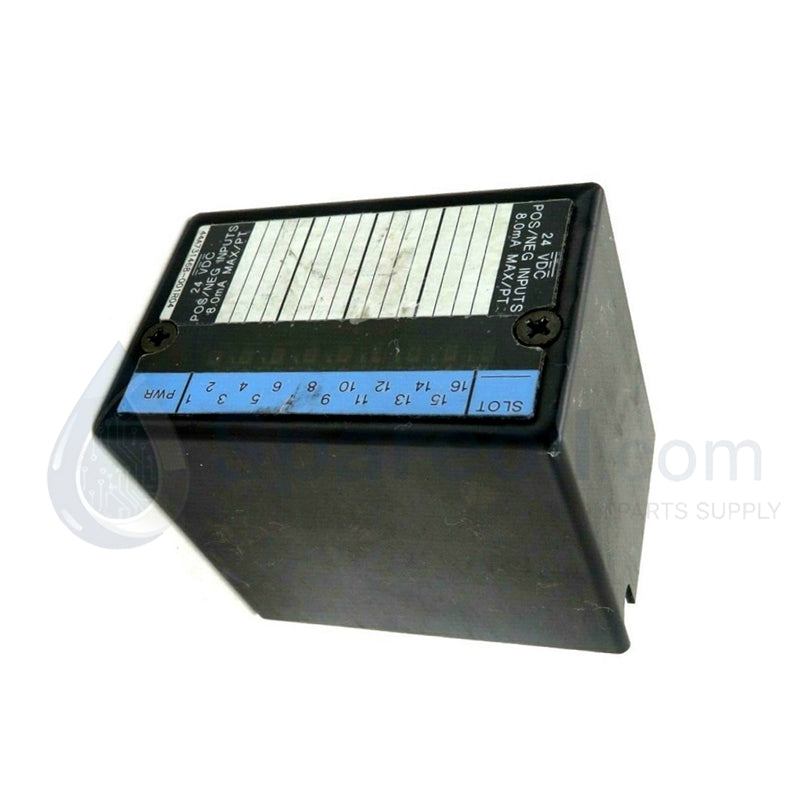

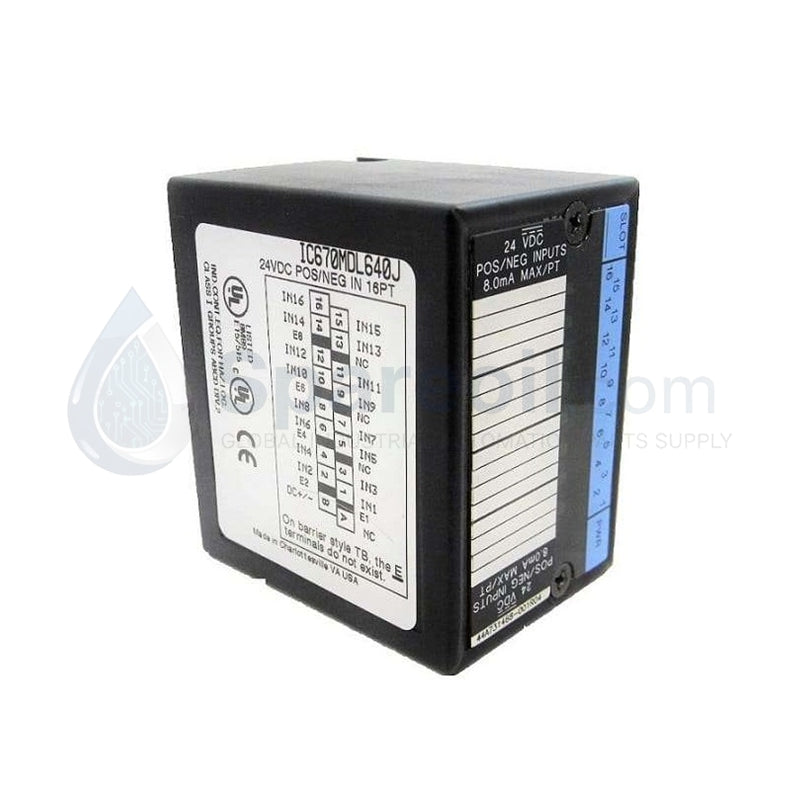

El GE Fanuc IC670MDL640 proporciona adquisición de datos de alta densidad para la serie Field Control I/O. Este módulo de entrada discreta de 16 puntos monitorea señales de 24 V CC de dispositivos de campo industriales, incluidos interruptores de límite, sensores de proximidad y luces piloto. Se integra directamente en redes de control distribuidas a través de la unidad de interfaz de bus (BIU). Suministramos esta unidad como 100% nueva y original, asegurando que sus sistemas automatizados se beneficien de circuitos nuevos de fábrica y aislamiento completo según las especificaciones del fabricante.

Especificaciones técnicas

Ventajas de ingeniería

• Flexibilidad de lógica bipolar: El IC670MDL640 admite configuraciones de cableado tanto de sumidero (sinking) como de fuente (sourcing). Esta capacidad de lógica dual permite a los ingenieros interactuar con una amplia variedad de sensores de campo (NPN o PNP) utilizando un solo tipo de módulo, lo que reduce significativamente la complejidad del inventario de piezas de repuesto.

• Aislamiento galvánico de alta integridad: Una barrera de aislamiento integrada soporta hasta 1500 V CA. Esta protección intercepta el ruido eléctrico, las sobretensiones y los transitorios del lado del campo, evitando que se propaguen a la Unidad de Interfaz de Bus o a la CPU central. Esto garantiza que el procesamiento de lógica de alta velocidad permanezca ininterrumpido en entornos con alta EMI.

• Filtrado de señal incorporado: El módulo incorpora filtrado digital con un tiempo de respuesta de 6 ms. Este filtrado a nivel de hardware elimina el "rebote de contacto" de los interruptores mecánicos, asegurando que el PLC reciba cambios de estado limpios y determinísticos sin requerir lógica de eliminación de rebotes de software adicional.

• Optimización de la arquitectura distribuida: Diseñado para el sistema de E/S de control de campo, el IC670MDL640 permite una ubicación descentralizada de las E/S. Al montar el módulo más cerca de los dispositivos de campo, se reducen los costosos tendidos de cables y se simplifica la resolución de problemas en el sitio mediante diagnósticos LED locales.

• Gestión térmica pasiva: El módulo funciona de manera eficiente hasta +60 °C sin necesidad de ventiladores de refrigeración dedicados. Su bajo consumo de energía interno (75 mA) minimiza la acumulación de calor en gabinetes eléctricos abarrotados, extendiendo la vida útil de los componentes internos.

Preguntas frecuentes

• ¿Cómo configuro el IC670MDL640 para sinking vs. sourcing?

  El módulo maneja la polaridad lógica en función de cómo se cablea el terminal común. Conectar el común al riel de CC negativo habilita el sourcing (lógica positiva), mientras que conectarlo al riel positivo habilita el sinking (lógica negativa).

• ¿Puedo reemplazar un IC670MDL640 mientras el sistema está encendido?

  El sistema Field Control generalmente admite la inserción en caliente de módulos en una unidad de interfaz de bus (BIU) alimentada, pero debe verificar que su BIU específica y los protocolos de seguridad locales permitan el mantenimiento en vivo para evitar interrupciones del proceso.

• ¿Qué sucede si el voltaje de entrada excede los 30 V CC?

  El módulo está clasificado para un máximo de 30 V CC. Exceder este umbral puede provocar daños térmicos en los optoacopladores de entrada. Asegúrese siempre de que su fuente de alimentación esté regulada para evitar condiciones de sobrevoltaje.

• ¿Por qué la condición "Nuevo" es vital para los módulos de entrada discreta?

  Los módulos de entrada discreta son la primera línea de su sistema de control. Las unidades usadas o reacondicionadas a menudo sufren de optoaisladores degradados o conectores de terminales debilitados debido a años de vibración y calor en el campo. Un IC670MDL640 100% nuevo garantiza umbrales de conmutación consistentes y una integridad de señal confiable durante todo el ciclo de vida de su máquina.
