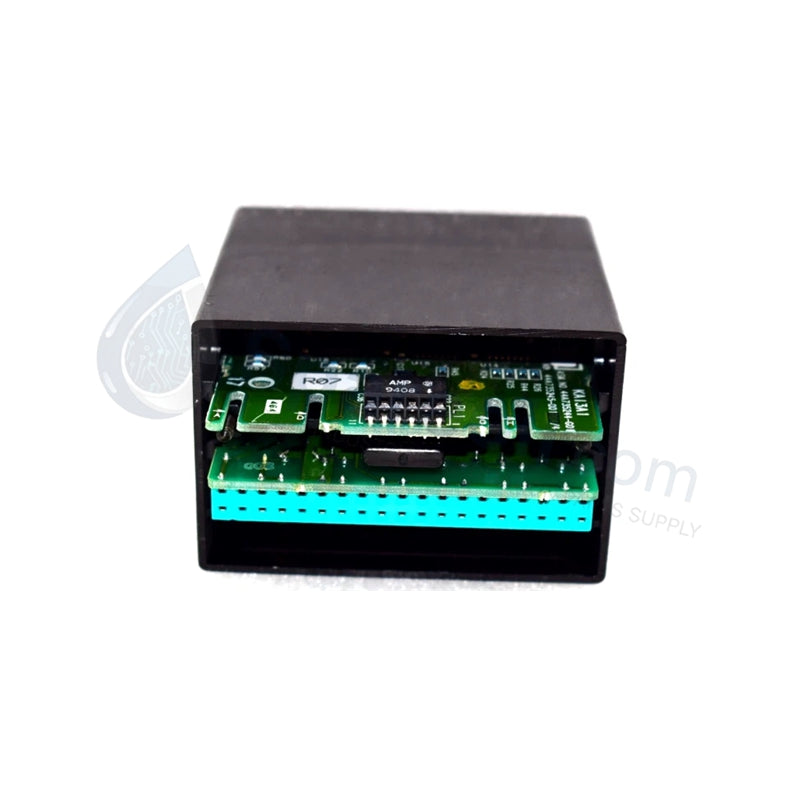

GE Fanuc IC670ALG230 E/S de control de campo

Configurado para la captura de datos analógicos asimétricos de alta densidad en redes distribuidas Genius Bus, el GE Fanuc IC670ALG230 (Módulo de entrada de corriente analógica IC670ALG230) proporciona una ejecución física/eléctrica directa. Este componente de hardware convierte corrientes de bucle de 0-20 mA o 4-20 mA en datos digitales de 12 bits a través de ocho canales asimétricos. El módulo ejecuta la conversión digitalizada de la señal en 60 microsegundos por canal y reenvía estos bits de datos directamente a la Unidad de Interfaz de Bus (BIU) principal. Una barrera eléctrica de 1500 VCA aísla los bucles del lado del campo de la arquitectura de procesamiento interna para bloquear las sobretensiones transitorias.

Especificaciones del hardware

Placa posterior de control industrial e integración de red

El módulo implementa filtros de muesca digitales seleccionables por software de 50 Hz o 60 Hz para rechazar el ruido eléctrico industrial ambiental y evitar que corrompa los registros de datos. La velocidad de comunicación del bus de la placa posterior gestiona el flujo continuo de valores procesados de 12 bits, igualando la latencia de conversión a nivel de módulo. Los usuarios escalan la densidad de E/S mediante la configuración de ranuras en el libro base local de Field Control. Las reglas de compatibilidad de flash de firmware requieren que la Unidad de Interfaz de Bus (BIU) principal reconozca la ID de hardware del dispositivo para mantener una sincronización de red adecuada en la topología determinista distribuida de Genius Bus.

Preguntas frecuentes

P: ¿Cómo reacciona el módulo si una fuente de alimentación de bucle externa de 24 VCC cae por debajo de 18 VCC?

R: El hardware detecta el fallo de subtensión, detiene los ciclos de conversión válidos y envía los bits de fallo de diagnóstico correspondientes a la BIU a través del bus de la placa posterior.

P: ¿Puede la matriz analógica-digital interna soportar picos de alta tensión continuos?

R: El módulo mantiene un aislamiento galvánico continuo de hasta 250 VCA. Las exposiciones transitorias de hasta 1500 VCA se soportan durante una duración máxima de 1 minuto sin destrucción de los componentes internos.

P: ¿La impedancia de entrada de 250 ohmios requiere una resistencia de derivación de precisión externa?

R: No, las resistencias de terminación de precisión de 250 ohmios están completamente integradas en el diseño del circuito físico de cada canal de entrada individual.

Pautas de instalación en campo

• Asegure el módulo en la unidad terminal de la placa base de Field Control, verificando el acoplamiento mecánico completo de los conectores de la placa posterior.
• Encamine todos los cables de señal analógica de 4-20 mA a través de cables de par trenzado blindados dedicados para mitigar el acoplamiento electromagnético.
• Conecte a tierra el blindaje general del cable en un solo extremo en el riel de tierra del chasis para evitar la generación de corrientes de bucle de tierra.
• Asegúrese de que las conexiones de alimentación de bucle externas de 24 VCC cumplan con la ventana operativa de hardware especificada de 18-30 VCC.
