Descripción

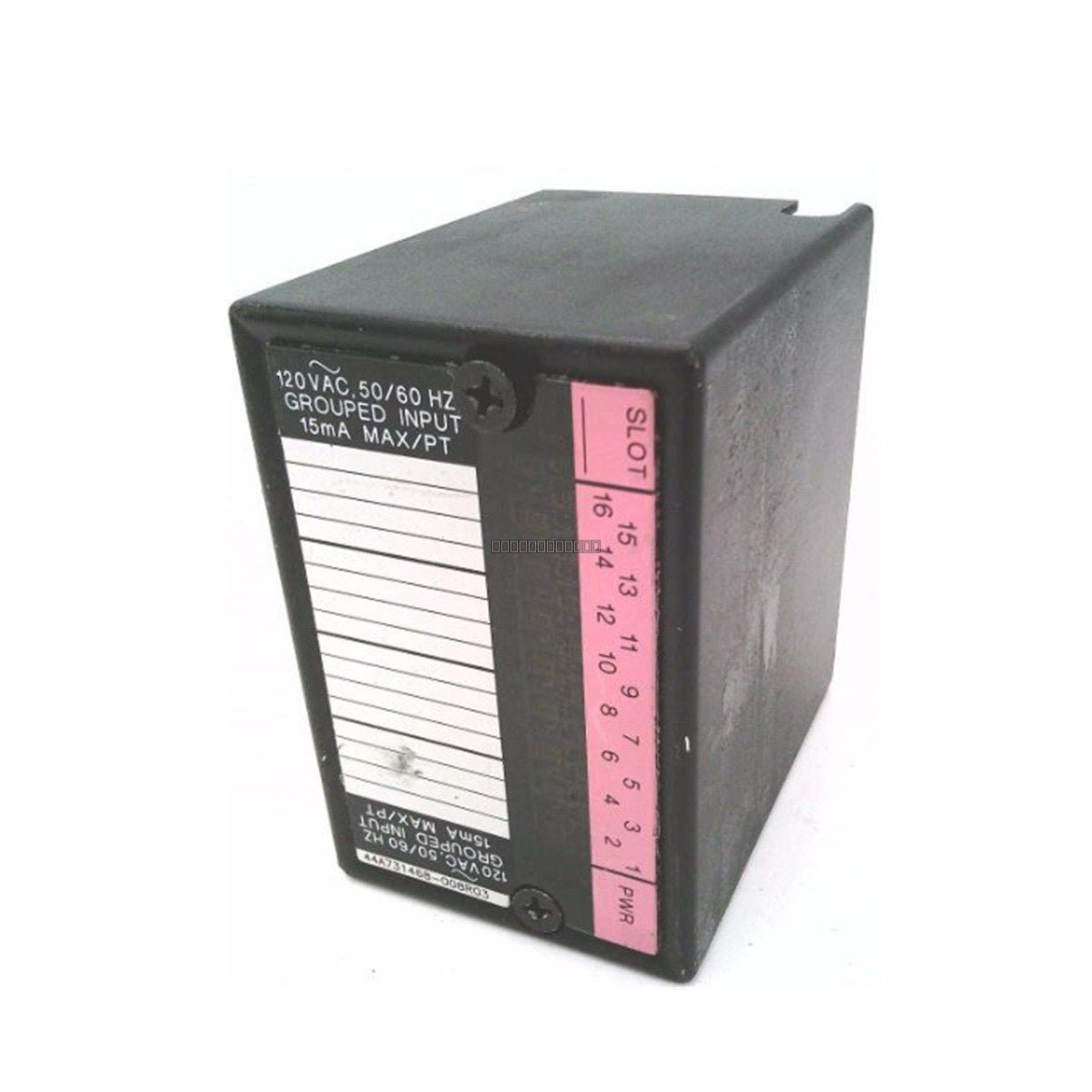

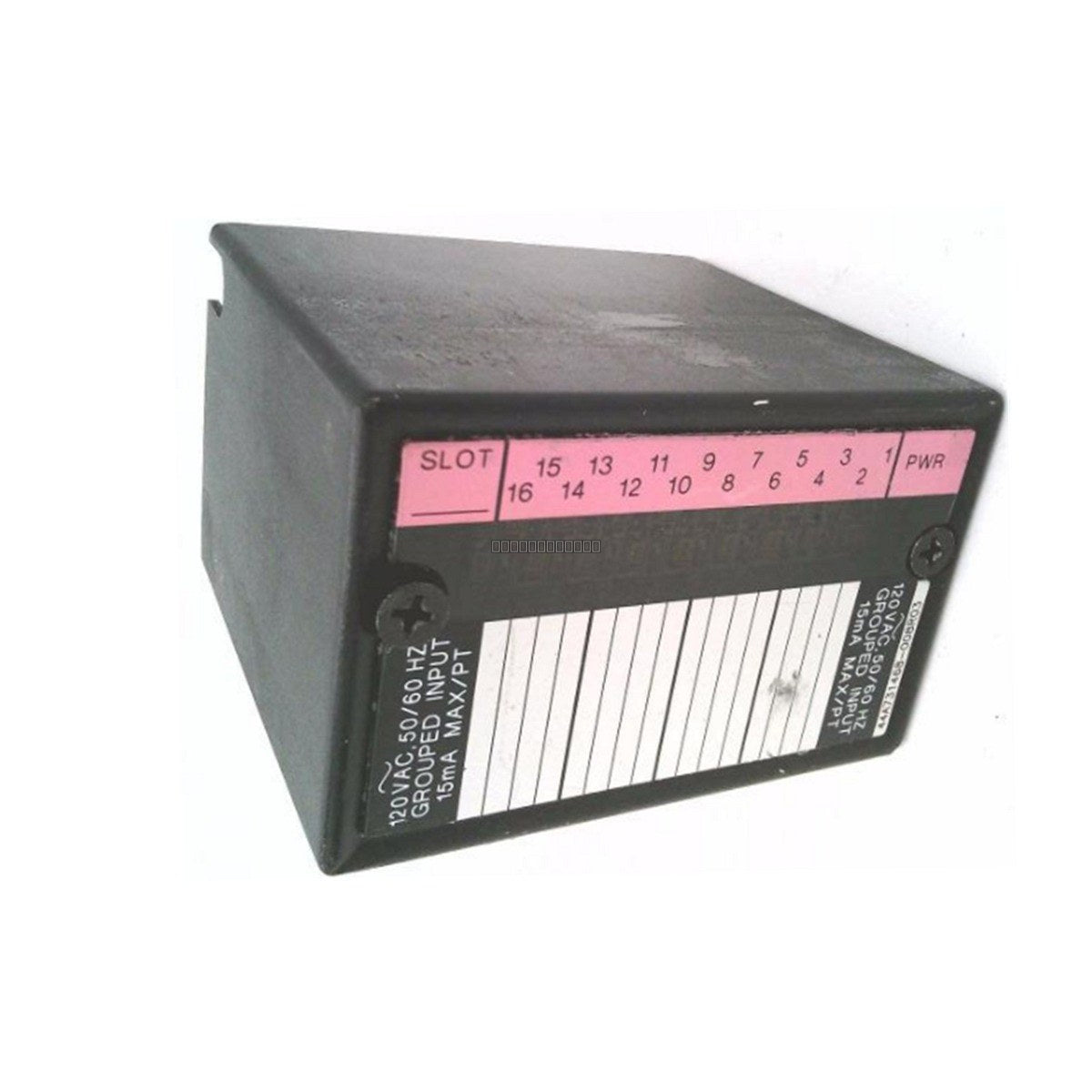

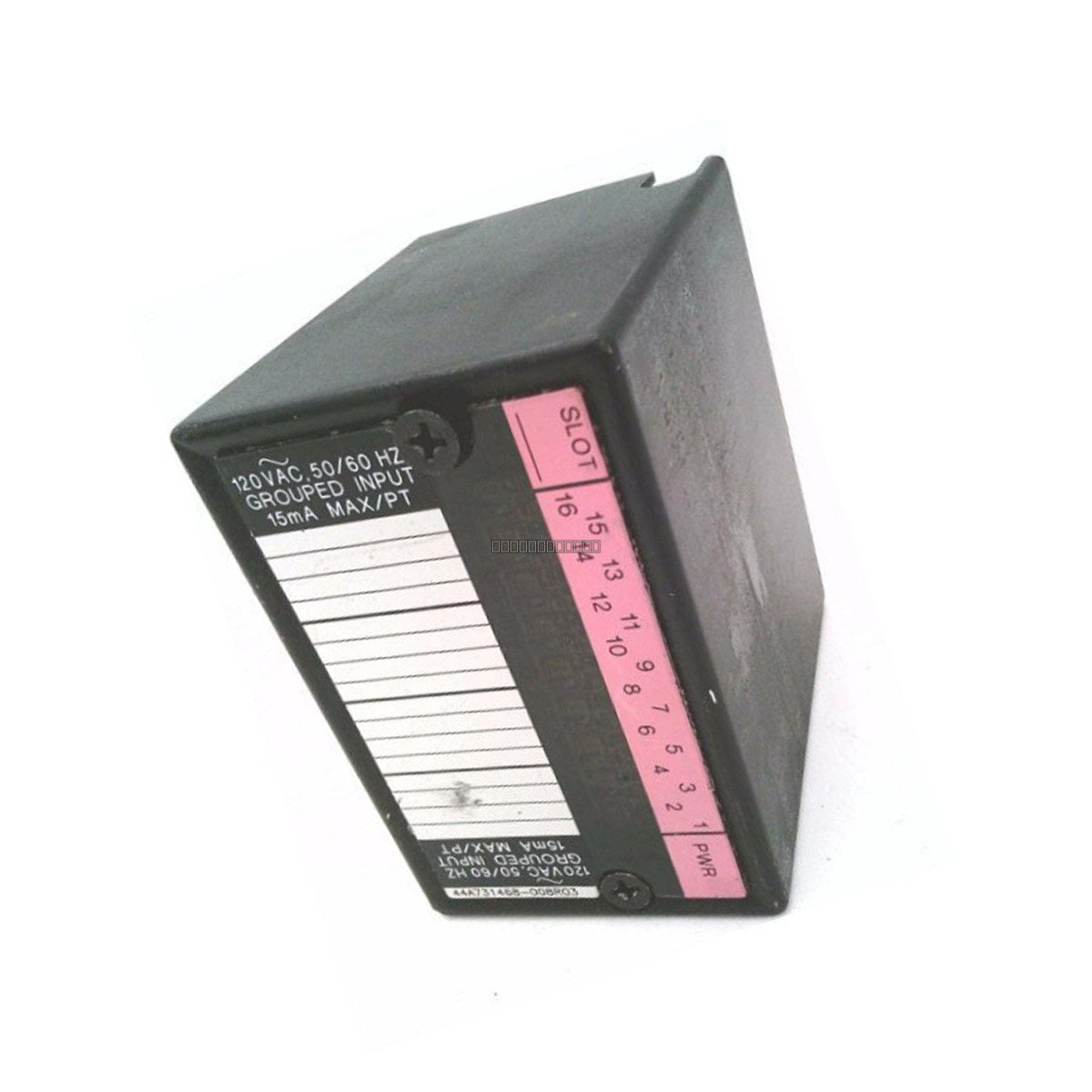

El IC670MDL241 es un módulo de entrada discreta de 16 puntos diseñado para el sistema de E/S de control de campo GE Fanuc. Este módulo está diseñado para monitorear señales de CA de alto voltaje, lo que proporciona capacidades de interfaz confiables para aplicaciones de control industrial. Organiza sus 16 entradas en dos grupos, lo que permite un cableado flexible y aislamiento entre las secciones de entrada. El módulo se comunica con la Unidad de Interfaz de Bus (BIU) para proporcionar datos de estado en tiempo real al controlador.

Características

• 16 puntos de entrada discretos organizados en 2 grupos de 8.
• Clasificado para operación nominal de 240 VCA.
• Aislamiento continuo de 250 VCA entre los dos grupos de entrada.
• Indicadores LED integrados para cada punto de entrada y un LED de estado de alimentación del módulo (PWR).
• Diseñado para montaje vertical dentro del sistema de rack de control de campo.
• La circuitería interna incluye una red de resistencias y condensadores para el filtrado de entrada y optoacopladores para el aislamiento de lógica a campo.

Aplicaciones

• Sistemas de control de maquinaria CNC y metalurgia.
• Control de procesos de petróleo, gas y petroquímica.
• Líneas de ensamblaje de fabricación automotriz.
• Sistemas de tratamiento de agua e ingeniería municipal.
• Maquinaria de fabricación de plásticos y textiles.

Especificaciones Técnicas

Conexiones

Los dispositivos de campo, como pulsadores, interruptores de límite o contactos auxiliares, se conectan entre la línea "viva" de 240 VCA y el terminal de entrada específico. La línea neutra es común para todos los puntos dentro de un solo grupo. Cada grupo requiere una fuente de alimentación externa de 240 VCA para su funcionamiento.

Pautas de instalación

• Asegúrese de que la alimentación del sistema esté desconectada antes de instalar o quitar el módulo del rack.
• El módulo está diseñado para montaje vertical; asegure un espacio adecuado para el flujo de aire y la gestión de cables.
• Utilice cableado apantallado para las entradas de campo para minimizar la interferencia EMI en entornos de alto voltaje.
• Verifique que la Unidad de Interfaz de Bus (BIU) esté correctamente asentada y proporcionando energía lógica antes de la puesta en marcha.
• Observe las precauciones ESD al manipular el módulo para evitar daños a los componentes electrónicos sensibles internos.

Preguntas frecuentes

¿Qué es el IC670MDL241?

Es un módulo de entrada discreta de 16 puntos que pertenece a la familia de E/S de control de campo GE Fanuc, diseñado para interconectar señales de 240 VCA con el sistema de control.

¿Cuál es el rango de voltaje de entrada?

El módulo funciona con un rango de voltaje de entrada de 0 a 265 VCA a una frecuencia de 47 a 63 Hz.

¿Cómo funcionan los LED?

El módulo cuenta con 16 LED individuales para mostrar el estado de cada punto de entrada, y un LED PWR que indica la presencia de la alimentación lógica del backplane y la alimentación de campo del usuario.

¿Existe aislamiento entre los puntos?

No hay aislamiento entre puntos individuales dentro de un solo grupo, pero hay un aislamiento continuo de 250 VCA entre los dos grupos de 8 puntos.
