Descripción

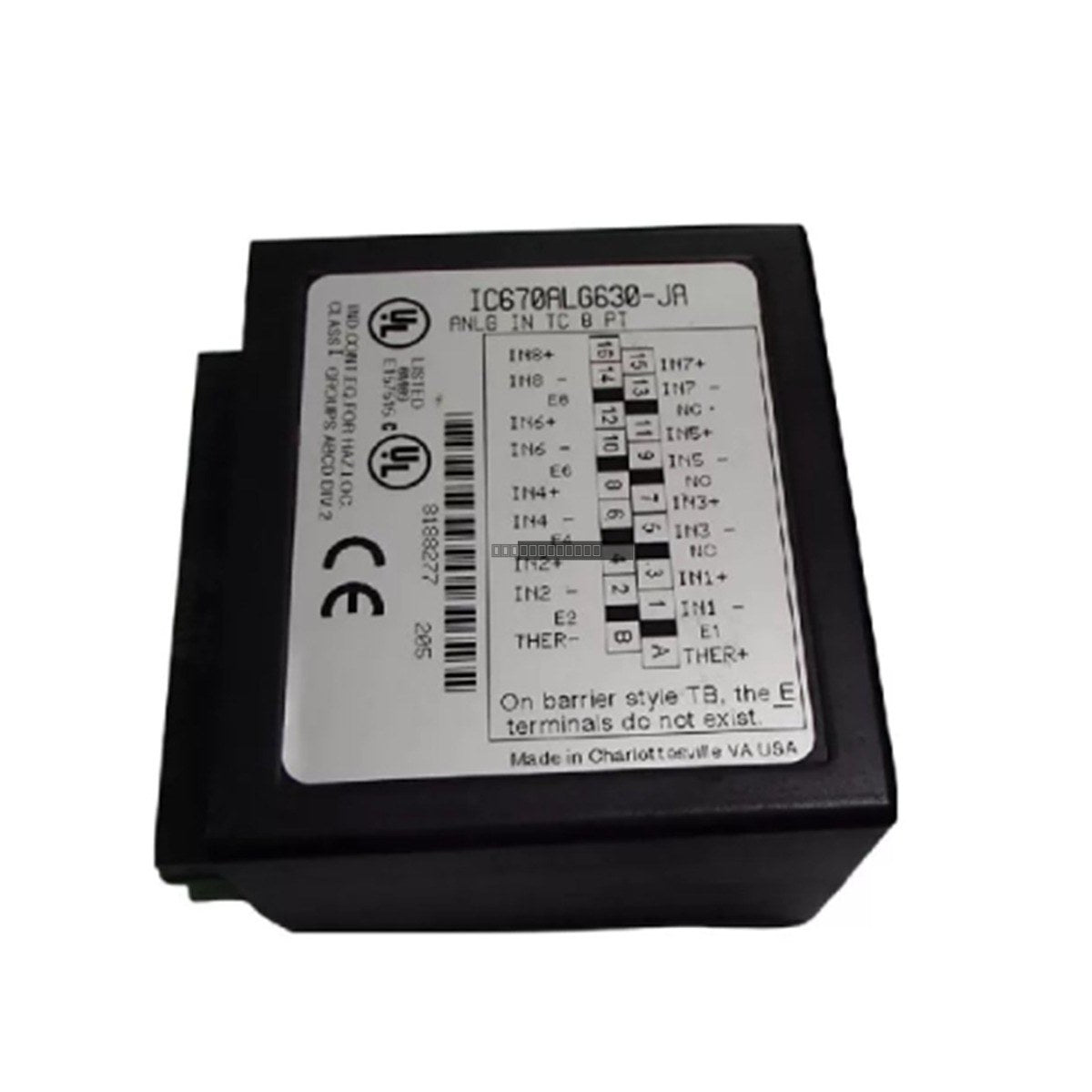

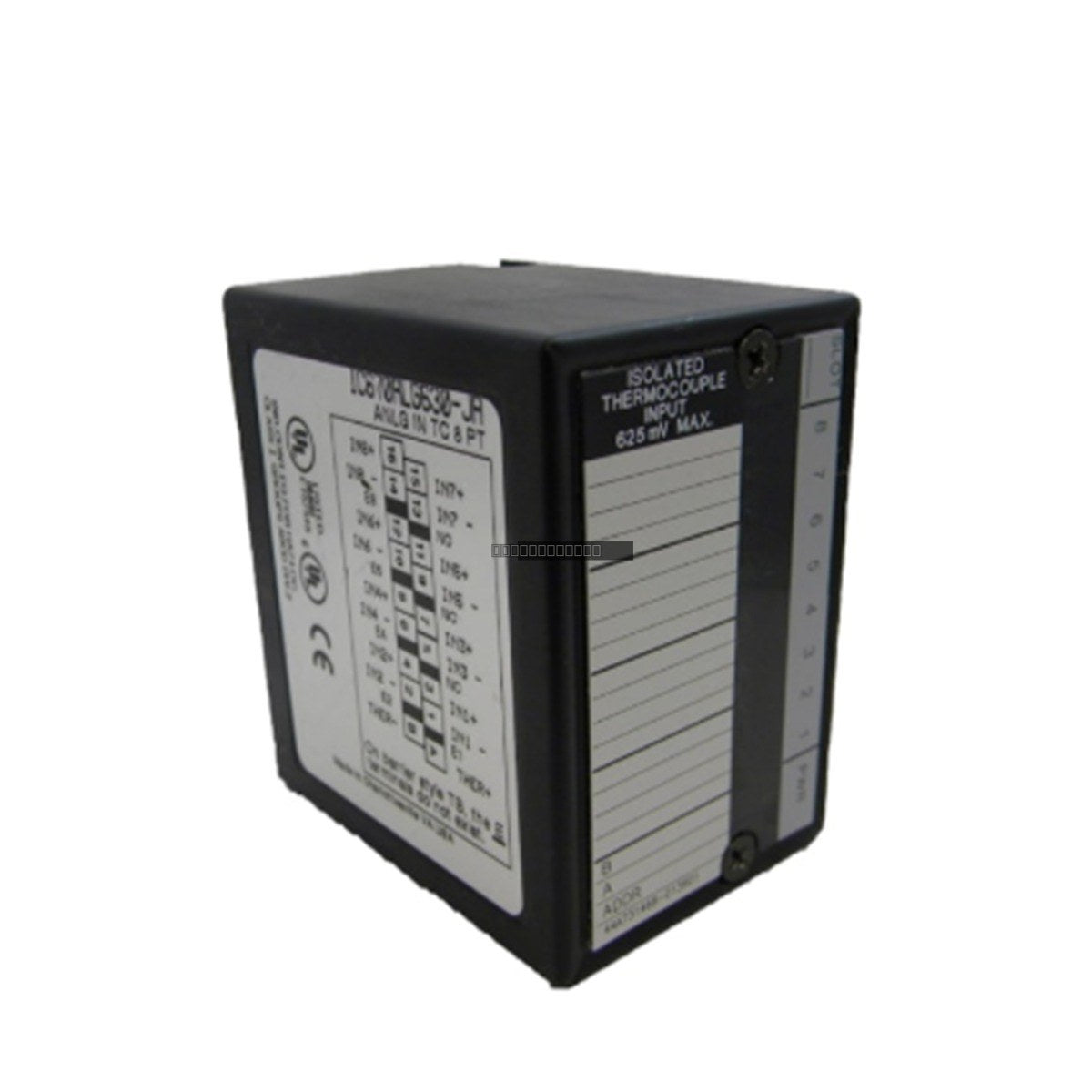

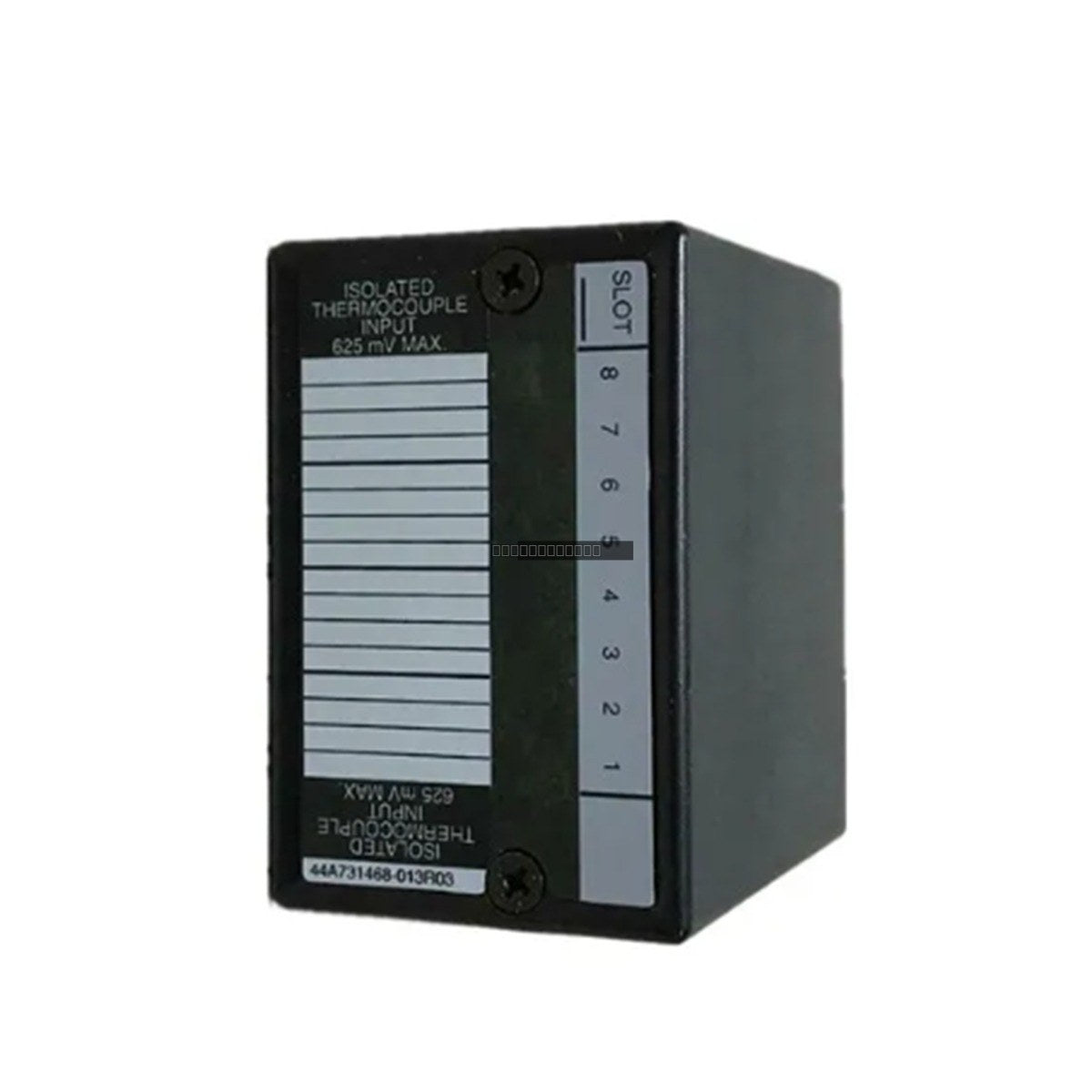

El GE Fanuc IC670ALG630-CA es un módulo de entrada analógica de 8 canales diseñado para la serie Field Control. Este módulo está diseñado para la medición de temperatura de alta precisión, soportando una amplia gama de tipos de termopares para proporcionar una adquisición de datos fiable en entornos de automatización industrial. Cuenta con una resolución de convertidor de 15 bits más signo, lo que garantiza un procesamiento de señal preciso para aplicaciones críticas de control de procesos.

Características

• Capacidad de entrada analógica de 8 canales de alta resolución.
• Admite una lista completa de tipos de termopares: J, K, T, E, S, R, B, N, G, C, D y Platinel II.
• Detección avanzada de fallos que incluye detección de termopar abierto, monitoreo de sobre/bajo rango y umbrales de alarma altos/bajos.
• Resolución del convertidor de 15 bits más signo para una digitalización precisa de la señal.
• Aislamiento de voltaje máximo entre canales clasificado en 250 VCA.
• Consumo de energía: 195 mA de consumo máximo de corriente de la fuente de alimentación de la BIU.

Aplicaciones

Este módulo se utiliza típicamente en sistemas de E/S distribuidos donde se requieren entradas de termopar para el monitoreo y control de la temperatura. Es adecuado para industrias de procesos, plantas de fabricación y sistemas de control integrados en CNC que requieren un robusto acondicionamiento de la señal analógica.

Especificaciones Técnicas

Guía de Instalación

• Asegúrese de que la alimentación del sistema esté desconectada antes de instalar o retirar el módulo de la estación Field Control.
• Monte el módulo de forma segura en la base de E/S designada para garantizar un contacto eléctrico adecuado con el backplane.
• Utilice cables de par trenzado blindados para todas las entradas de termopar para minimizar la interferencia electromagnética (EMI).
• Mantenga las prácticas de conexión a tierra adecuadas para el rack de Field Control para garantizar la integridad y seguridad de la señal.
• Manipule el módulo con precauciones de seguridad ESD para evitar daños a los componentes internos sensibles.

Preguntas Frecuentes

¿Qué tipos de termopares son compatibles con el IC670ALG630-CA?

Este módulo es compatible con una amplia variedad de tipos de termopares, incluyendo J, K, T, E, S, R, B, N, G, C, D y Platinel II.

¿Cuál es la resolución de este módulo de entrada analógica?

El módulo presenta una resolución de convertidor de 15 bits más signo, lo que proporciona una conversión de señal de alta fidelidad para entradas de temperatura industriales.
