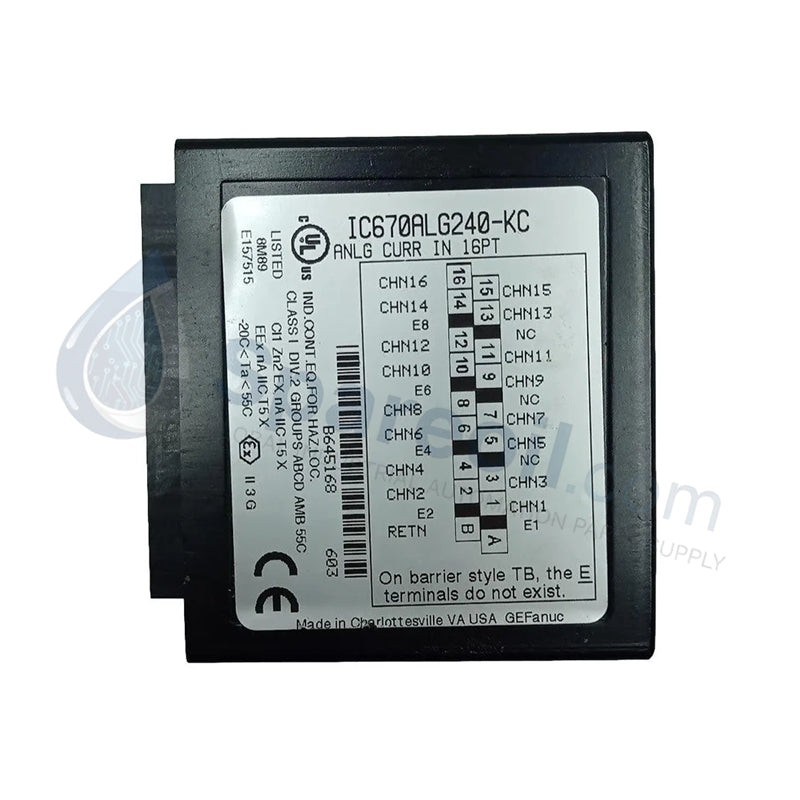

Módulo de Entrada Analógica de Control de Campo GE IC670ALG240-CB

El GE IC670ALG240-CB, también catalogado como Módulo de Entrada Analógica IC670ALG240, opera como un componente de hardware dedicado para la adquisición de datos de fuente de corriente de alta resolución dentro de las plataformas de E/S de control de campo. Acondiciona y digitaliza señales a través de ocho canales de entrada de terminación simple con resolución ADC de 16 bits en un rango de señal de 0.0 a 20.48 mA. El módulo transfiere variables de proceso digitalizadas a través de la unidad de interfaz del bus manteniendo un aislamiento galvánico de 1500 VAC entre las entradas de campo y los circuitos lógicos.

Especificaciones de hardware

Velocidad de comunicación del bus de la placa posterior y escalado de la densidad de E/S

El GE IC670ALG240-CB se interconecta directamente con la Unidad de Interfaz de Bus (BIU) de control de campo para lograr una velocidad de comunicación determinista del bus de la placa posterior en racks de E/S distribuidos. Operando con una tasa de actualización de ciclo de 2 ms en los ocho canales de terminación simple, la lógica interna del bus escala la densidad general de E/S mientras minimiza la sobrecarga de sondeo de la CPU. La compatibilidad de flash de firmware mantenida garantiza el mapeo de registros sincronizado, el filtrado RC de segundo orden a bordo y la entrega de datos de canal sin interrupciones en configuraciones de rack centralizadas o remotas.

Preguntas frecuentes

P: ¿Cuál es el consumo máximo de corriente de la placa posterior de la Unidad de Interfaz de Bus (BIU)?

R: El módulo consume un máximo de 251 mA del riel de alimentación lógica de la BIU. Se debe suministrar energía externa de 24 VDC (rango de 20 a 28 VDC) al bloque de terminales de campo para alimentar los bucles de corriente analógicos activos.

P: ¿Puede este módulo interactuar directamente con transmisores estándar de 2 hilos?

R: Sí, los circuitos de entrada admiten configuraciones de transmisores de dos hilos ANSI Tipo 2 y Tipo 3. Los bucles de corriente de campo pasan a través de resistencias de derivación de precisión internas de 250 ohmios para convertir las corrientes de bucle de 4-20 mA en valores digitales de alta resolución de 16 bits.

Directrices de instalación en campo

Monte el bloque de terminales base en un riel DIN estándar de 35 mm dentro de un gabinete industrial con clasificación IP54. Encaje el módulo de forma segura en su base de terminales de E/S correspondiente hasta que el mecanismo de bloqueo encaje completamente. Mantenga una temperatura ambiente de funcionamiento entre 0 y +60 grados C con un espacio adecuado para permitir el enfriamiento por convección natural.

Conecte la alimentación de campo externa de 24 VDC y las señales de entrada utilizando cables de par trenzado blindados. Termine los cables de señal en los terminales de tornillo designados en el módulo base. Conecte los blindajes de los cables a la barra de tierra del gabinete en un único punto de conexión a tierra para mantener una supresión de modo común de 86 dB y suprimir las interferencias electromagnéticas de alta frecuencia. Asegúrese de que todo el cableado cumpla con los estándares de instalación Clase I, División 2 / Zona 2 cuando corresponda.
