Descripción

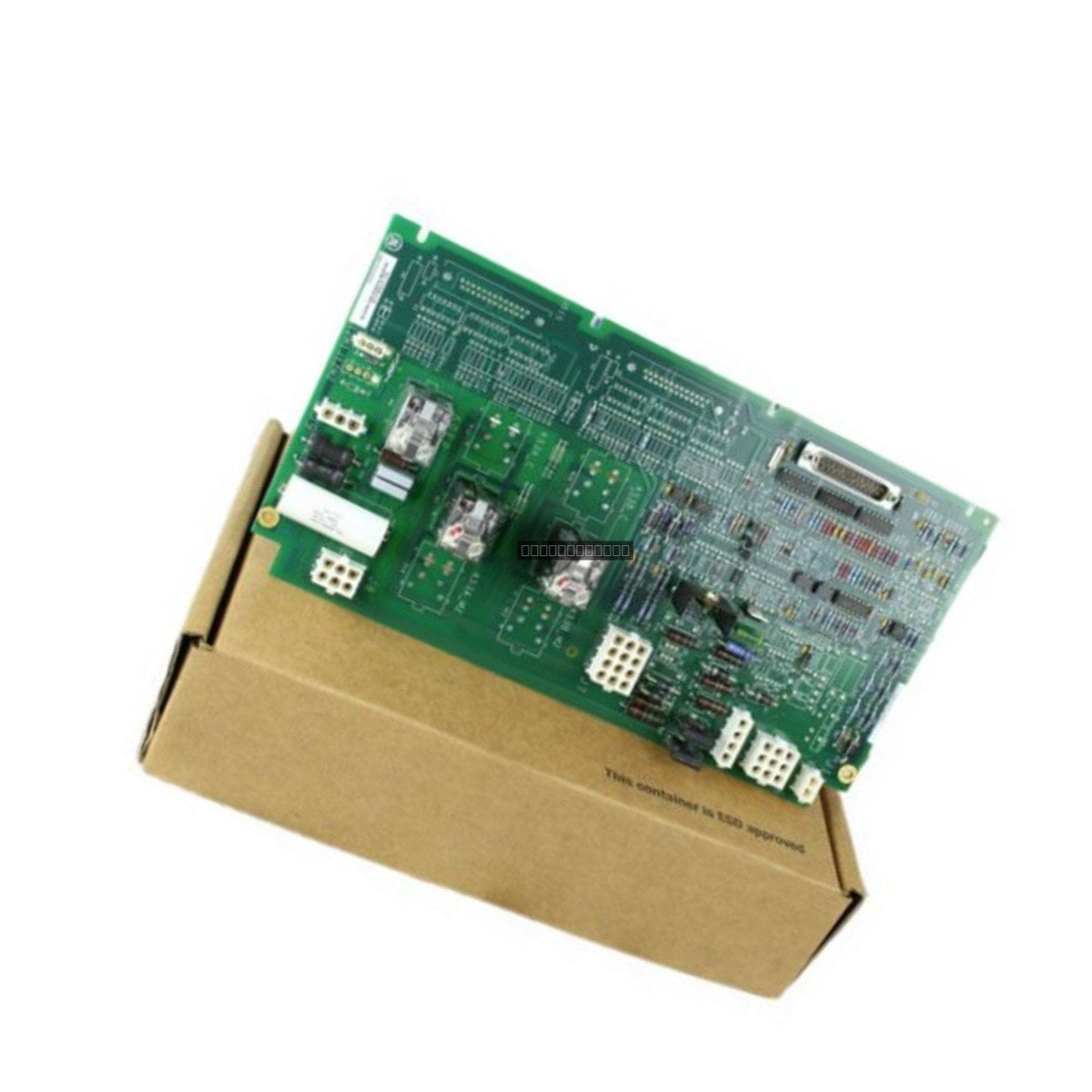

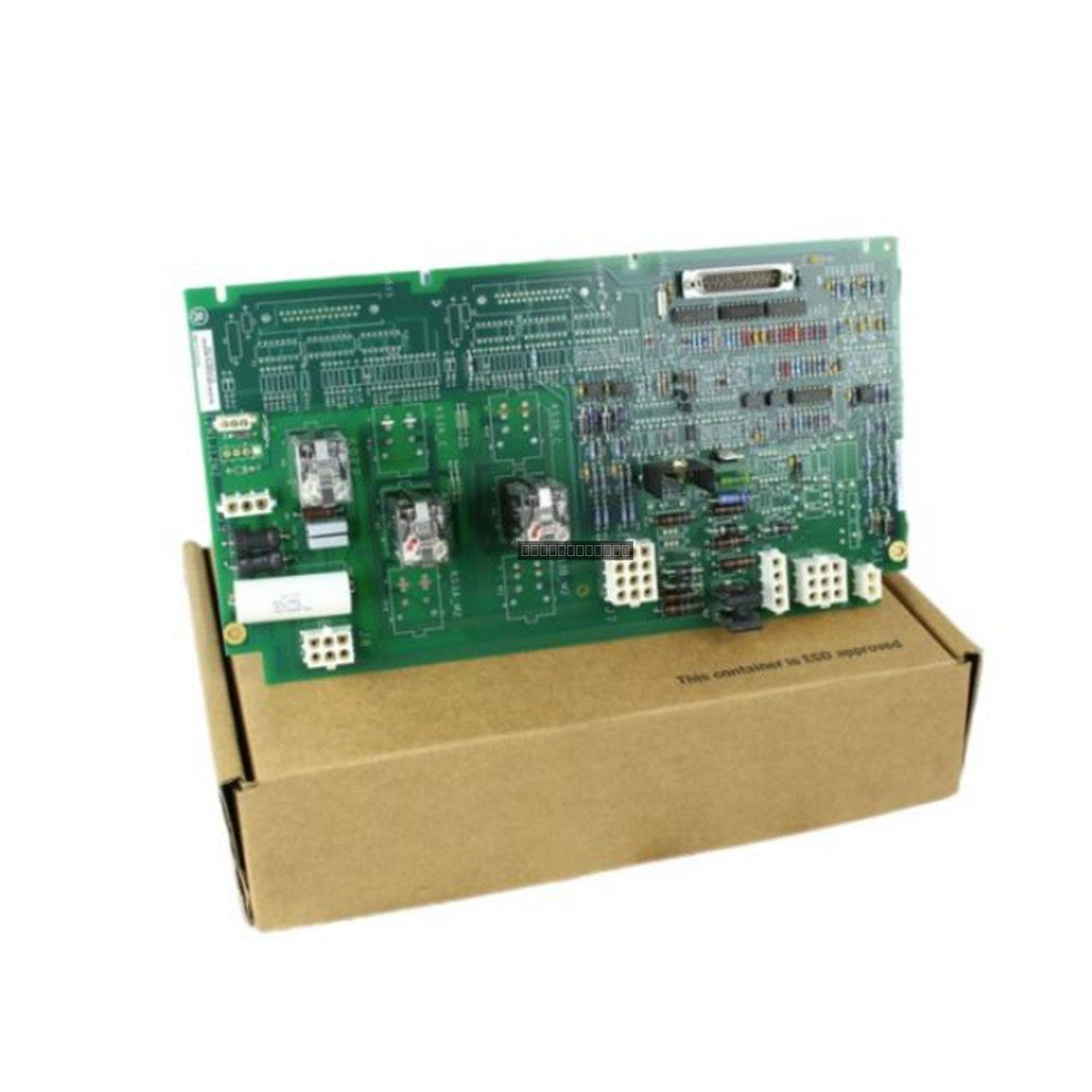

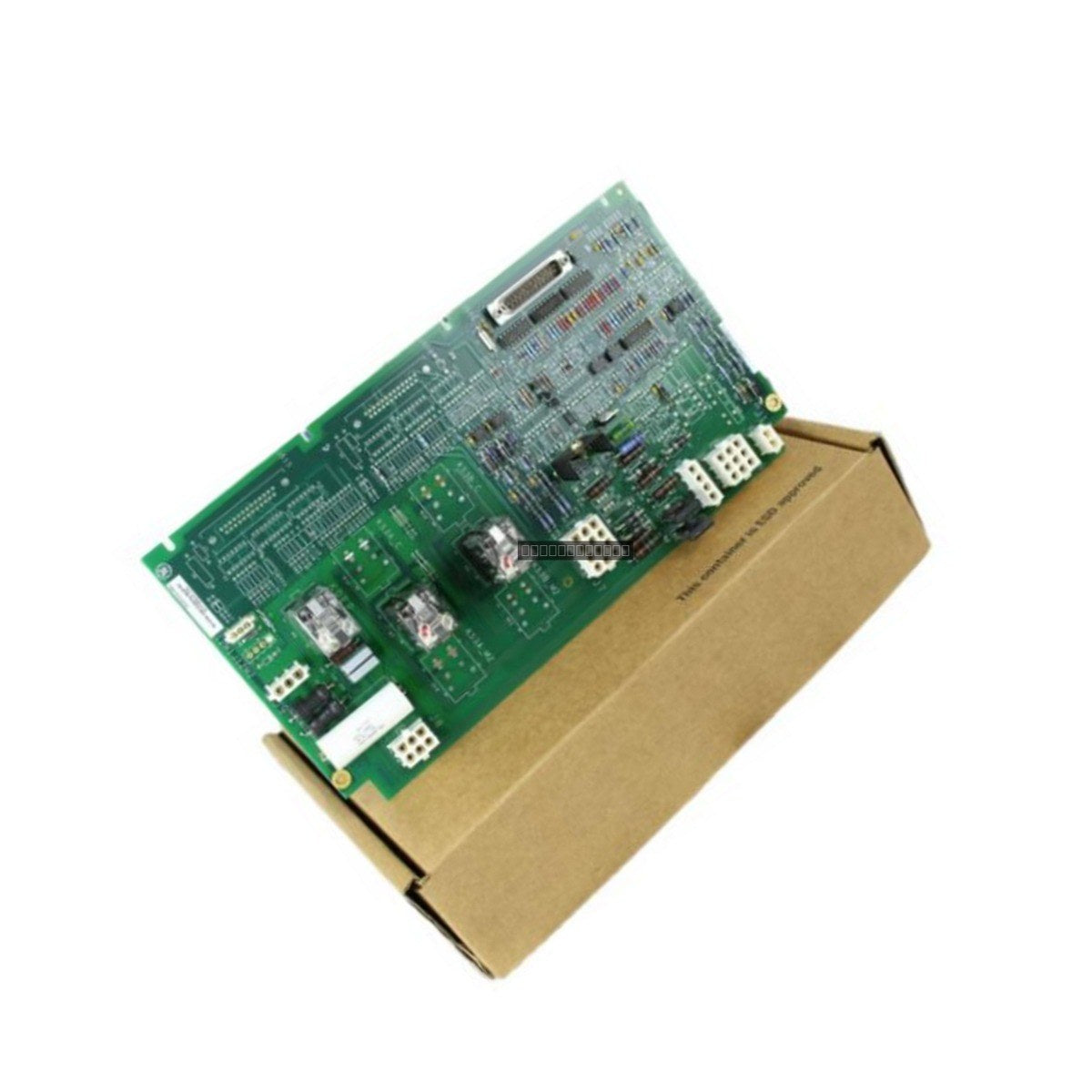

La IS200EXHSG4A es una tarjeta controladora de relé de alta velocidad especializada, diseñada para el sistema de excitación GE EX2100. Este módulo sirve como una interfaz crítica para las operaciones de control Simplex, proporcionando circuitos de controlador dedicados para contactores de CC (41) y relés piloto esenciales para las secuencias de cebado de campo y desexcitación. Al integrarse directamente con la tarjeta de backplane del excitador (EBKP), el módulo facilita la comunicación con las tarjetas EMIO, asegurando la ejecución precisa de los comandos de excitación de la central eléctrica y manteniendo la estabilidad del sistema en entornos industriales exigentes.
Características
- Diseñada para configuraciones de control Simplex dentro de la serie de excitación EX2100.
- Proporciona un robusto soporte de controlador para contactores de CC y relés piloto.
- Se integra con la tarjeta de backplane del excitador (EBKP) para una comunicación fluida del sistema.
- Procesa señales de seguridad críticas, incluyendo el estado de desexcitación (desde EDEX) y el estado de crowbar (desde EXDE).
- Cuenta con acondicionamiento de señal integrado para entradas de contacto (41, 53A, 53B).
Especificaciones técnicas
| Modelo | IS200EXHSG4A |
| Serie del sistema | EX2100 |
| Configuración de control | Simplex |
| Tensión de humectación | 70 VCC (nominal), 63-84 VCC (rango) |
| Compatibilidad con contactores | Bobina de 125 VCC |
| Capacidad del puente | Puentes de 500 A, 42 mm |
| Temperatura de funcionamiento | 0 a 60 °C |
Pautas de instalación
- Asegúrese de que el sistema de excitación esté completamente apagado antes de insertar o quitar la tarjeta IS200EXHSG4A para evitar daños eléctricos.
- Manipule el módulo utilizando prácticas adecuadas de protección ESD (descarga electrostática) para evitar dañar los componentes sensibles a bordo.
- Verifique que los enchufes J12M1 y J12M2 estén correctamente asentados y asegurados para mantener la integridad de la señal de los circuitos de tensión de humectación.
- Asegure una conexión a tierra adecuada del chasis EX2100 para minimizar la interferencia EMI, que puede afectar el rendimiento de conmutación de relé de alta velocidad.
- Mantenga una ventilación adecuada dentro del gabinete para mantener la temperatura de funcionamiento dentro del rango especificado de 0 a 60 °C.
Preguntas frecuentes
¿Cuál es la función principal de la IS200EXHSG4A en el sistema EX2100?
La IS200EXHSG4A actúa como un controlador de relé de alta velocidad que gestiona la conmutación de los contactores de cebado de campo y desexcitación, al mismo tiempo que acondiciona las señales de estado críticas para el controlador M1.
¿Qué voltaje se requiere para las entradas de contacto?
La tarjeta utiliza una fuente interna de 70 VCC para humedecer las entradas de contacto, con un rango operativo de 63 a 84 VCC.
¿Es esta tarjeta compatible con configuraciones de control redundantes?
No, la IS200EXHSG4A está diseñada específicamente para configuraciones de control Simplex dentro del sistema EX2100.
