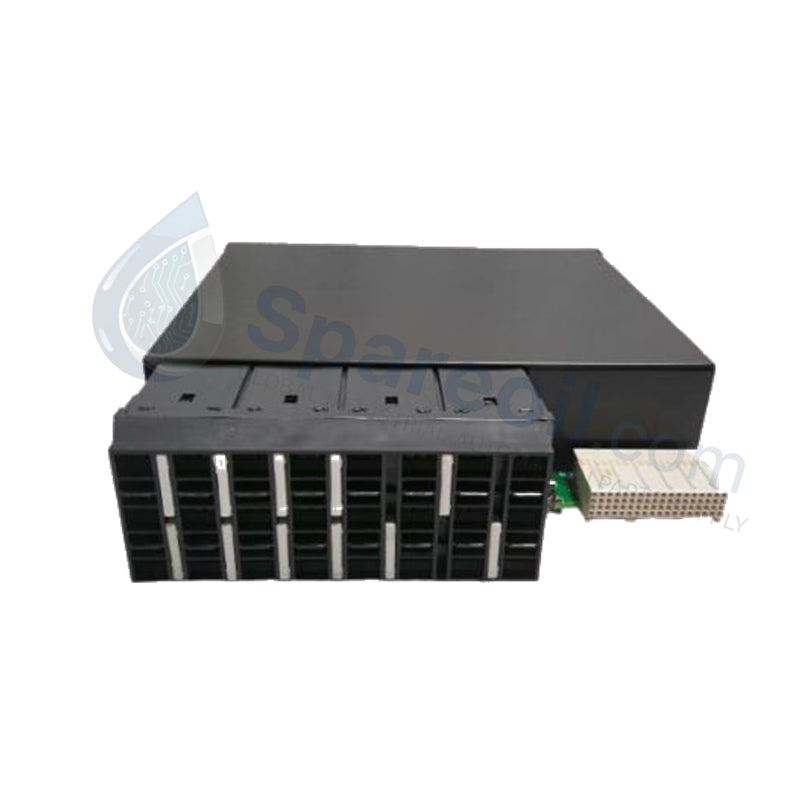

Tarjeta de entrada analógica de 8 canales del relé universal GE UR-8NH

Configurado para la ejecución de mediciones CT/VT de alta fidelidad en plataformas de relés universales GE Multilin, el GE UR-8NH (módulo de entrada analógica UR8NH) proporciona ejecución física/eléctrica directa. El módulo captura corrientes y voltajes secundarios brutos de las líneas de alimentación principales y digitaliza las formas de onda analógicas para la unidad de procesamiento central, utilizando 8 canales discretos con aislamiento galvánico completo a través de la arquitectura de la placa posterior interna.

Especificaciones de hardware

Parámetro Especificación
Modelo UR-8NH (UR8NH)
Marca GE (GE Multilin)
Origen EE. UU.
Peso 0,9 kg
Dimensiones 28,0 cm x 21,4 cm x 1,7 cm
Temperatura de funcionamiento -40 °C a +85 °C
Consumo de energía Alimentado a través del bus de la placa posterior del chasis UR
Tipo de módulo Módulo de entrada analógica CT/VT de 8 canales
Configuración de canales 8 canales (8 CT o configuraciones mixtas CT/VT)
Entradas nominales Corrientes secundarias de 1 A o 5 A (programables en campo)
Aislamiento Aislamiento galvánico completo (terminales de campo a placa posterior)
Compatibilidad del sistema Serie de relés universales GE Multilin (G60, L90, D60, B30)

Velocidad de comunicación del bus de la placa posterior y compatibilidad con firmware flash

El GE UR-8NH utiliza rutas de comunicación internas dedicadas directamente vinculadas a la placa base del chasis principal para mantener la sincronización de la oscilografía de ondas en tiempo real. El módulo gestiona el escalado de la densidad de E/S a través de su matriz de 8 canales manteniendo una estricta compatibilidad de firmware flash con el perfil de software del controlador host. Los límites de aislamiento galvánico completo entre los terminales de campo de CT/VT de alto voltaje y la lógica interna de bajo voltaje evitan el ruido de diafonía, mientras que los registros de estado integrados alimentan valores digitales a través de estructuras de bus de placa posterior deterministas para una ejecución instantánea de protección de distancia y diferencial.

Preguntas frecuentes

P: ¿Cómo se ajustan los parámetros de entrada de corriente nominal entre los ajustes de 1 A y 5 A?

R: El hardware admite ajustes programables en campo a través del software de configuración EnerVista, que modifica los valores de escala de ganancia del firmware interno sin necesidad de alterar los puentes físicos en la placa de circuito.

P: ¿Se puede cambiar en caliente esta tarjeta enchufable mientras el chasis del relé universal está completamente energizado?

R: No, los ingenieros de campo deben aislar la fuente de alimentación principal y cortocircuitar todos los trayectos de cableado CT secundario activos antes de insertar o retirar la tarjeta para evitar transitorios de voltaje de circuito abierto peligrosos.

P: ¿Qué mecanismos informan de un fallo interno del convertidor A/D o del devanado del transformador?

R: Los diagnósticos de autoprueba integrados supervisan continuamente el estado de los componentes; si los parámetros de conversión se desvían más allá de los límites de funcionamiento, la tarjeta activa una señal de fallo a través del bus de la placa posterior para activar la alarma de problemas del host.

Pautas de instalación en campo

Siga estos pasos clave de instalación física y eléctrica durante la puesta en marcha en campo:

  1. Alinee las guías de borde superior e inferior de la tarjeta con los rieles de la ranura designada en el chasis del relé universal 6U.
  2. Empuje el módulo hacia adentro firmemente hasta que el conector de interfaz de la placa posterior trasera encaje completamente en la placa base del bus.
  3. Apriete los tornillos de retención superior e inferior en el panel frontal para asegurar la continuidad de la toma de tierra eléctrica del chasis y la resistencia a las vibraciones.
  4. Verifique que todos los circuitos externos del transformador de corriente estén cortocircuitados y conectados a tierra antes de terminar los cables de campo a los terminales de entrada del módulo.
  5. Conecte a tierra todos los blindajes de los cables analógicos en la barra de entrada del armario y dirija los cables de señal lejos de los cables de alimentación de CA de alta corriente para evitar el acoplamiento electromagnético.
