Módulo de entrada analógica IC200ALG230 GE Fanuc

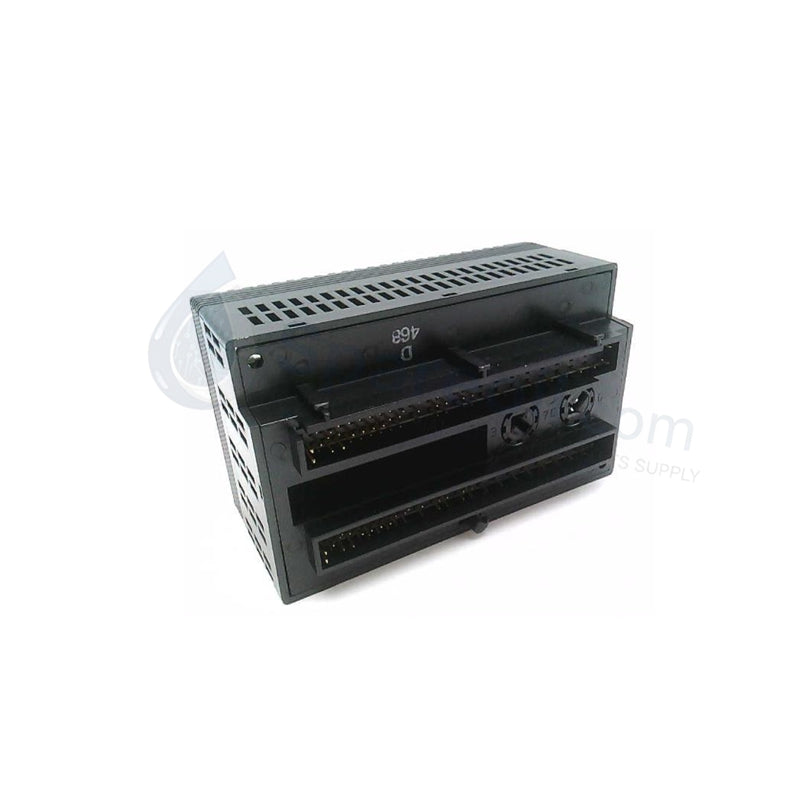

Módulo de entrada analógica de 4 canales VersaMax GE Fanuc IC200ALG230

Módulo de entrada analógica de 4 canales VersaMax GE Fanuc IC200ALG230

Disponibilidad: 10 Quedan en stock

Módulo de entrada analógica VersaMax GE Fanuc IC200ALG230 El GE Fanuc IC200ALG230, también catalogado como el Módulo de Entrada Analógica...

Código: IC200ALG230

Manufacturer: GE Fanuc
Product No.: IC200ALG230
Product Type: Módulo de entrada analógica universal
Product Origin: USA
Payment:T/T, Western Union
Weight: 140g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de entrada analógica VersaMax GE Fanuc IC200ALG230

El GE Fanuc IC200ALG230, también catalogado como el Módulo de Entrada Analógica IC200ALG230, funciona como un componente de hardware dedicado para la digitalización de variables de proceso multirrango dentro de las arquitecturas de PLC VersaMax y de Unidad de Interfaz de Red. El módulo convierte las señales del transmisor de campo a través de 4 canales de un solo extremo en valores digitales de 12 bits, enrutando datos en tiempo real directamente a la CPU local o al backplane de la estación de E/S distribuida.

Especificaciones del hardware

Parámetro	Especificación
Modelo	IC200ALG230
Marca	GE Fanuc / Emerson
Origen	EE. UU.
Peso	0,14 kg
Dimensiones	110 mm x 66,8 mm x 50 mm
Temperatura de funcionamiento	0 a 60 °C
Consumo de energía	125 mA a una fuente de alimentación de backplane de 5 VCC (+24 VCC externos para lazo de corriente)
Canales de entrada	4 canales de un solo extremo
Resolución	12 bits (1 parte en 4096)
Rangos de señal	0 a +10 VCC, -10 a +10 VCC, 4 a 20 mA
Impedancia de entrada	>1 Mohm (tensión), 250 ohm (corriente)
Precisión del sistema	+/-0,25% de la escala completa a 25 °C
Tiempo de respuesta	5,0 ms (velocidad de actualización de 0,4 ms)
Aislamiento	250 VCA continuo; 1500 VCA durante 1 min (grupo de campo a backplane)

Velocidad de comunicación del bus del backplane e integración del firmware

El IC200ALG230 aprovecha la alta velocidad de comunicación del bus del backplane VersaMax para ejecutar actualizaciones de trama en 0,4 ms en los 4 canales de entrada. La compatibilidad con el firmware flash integrado mantiene la asignación automática de la configuración entre el módulo y las CPU VersaMax o las Unidades de Interfaz de Red Ethernet (NIU). La placa incorpora una gestión de corriente del backplane de 125 mA y un aislamiento de grupo a backplane con una clasificación de 1500 VCA para mantener la entrega determinista de datos sin diafonía de señal o caídas del bus del backplane.

Preguntas frecuentes

P: ¿Cómo se cambia el IC200ALG230 de detección de tensión a modo de corriente de 4-20 mA?

R: Las entradas de corriente requieren la colocación de puentes de hardware físicos a través de los terminales del canal de entrada designados en la placa base junto con las selecciones de rango de software correspondientes.

P: ¿Se puede insertar o quitar el IC200ALG230 mientras la alimentación del backplane está activa?

R: El intercambio en caliente solo se admite cuando el módulo está montado en un portador de E/S VersaMax compatible, siempre que la alimentación del sensor del lado del campo esté aislada antes de la extracción del módulo.

P: ¿Qué indicadores de diagnóstico informa el módulo a la CPU VersaMax?

R: La lógica integrada supervisa el estado de la alimentación e informa de los eventos de pérdida de alimentación interna, junto con los errores de configuración de software fuera de rango, a la tabla de fallos del controlador principal.

Pautas de instalación en campo

Encaje el módulo IC200ALG230 en su portador de E/S VersaMax designado hasta que el mecanismo de enganche se fije firmemente al conector del backplane. Asegúrese de que la alimentación de campo esté desenergizada antes de cablear las señales. Conecte cables de par trenzado blindados a los terminales del portador, manteniendo un enrutamiento de cables separado de los cables de CA de alta tensión dentro del gabinete. Conecte a tierra todos los blindajes de los cables a la barra de tierra del gabinete en un solo punto para mitigar los bucles de tierra. Verifique la polaridad de la fuente de alimentación externa de 24 VCC al alimentar lazos de corriente de 4-20 mA para garantizar conversiones ADC precisas.
