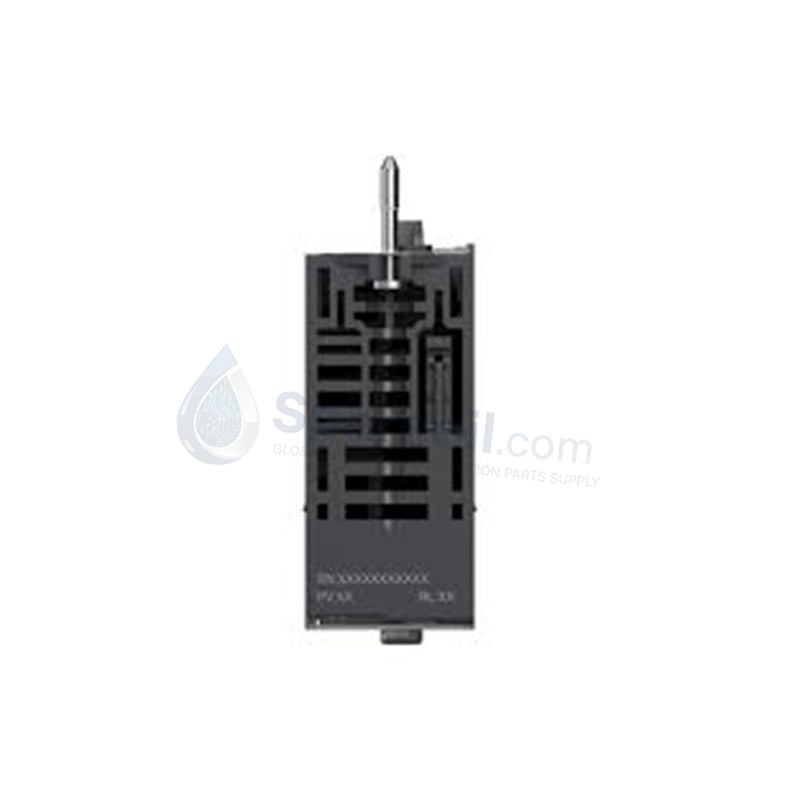

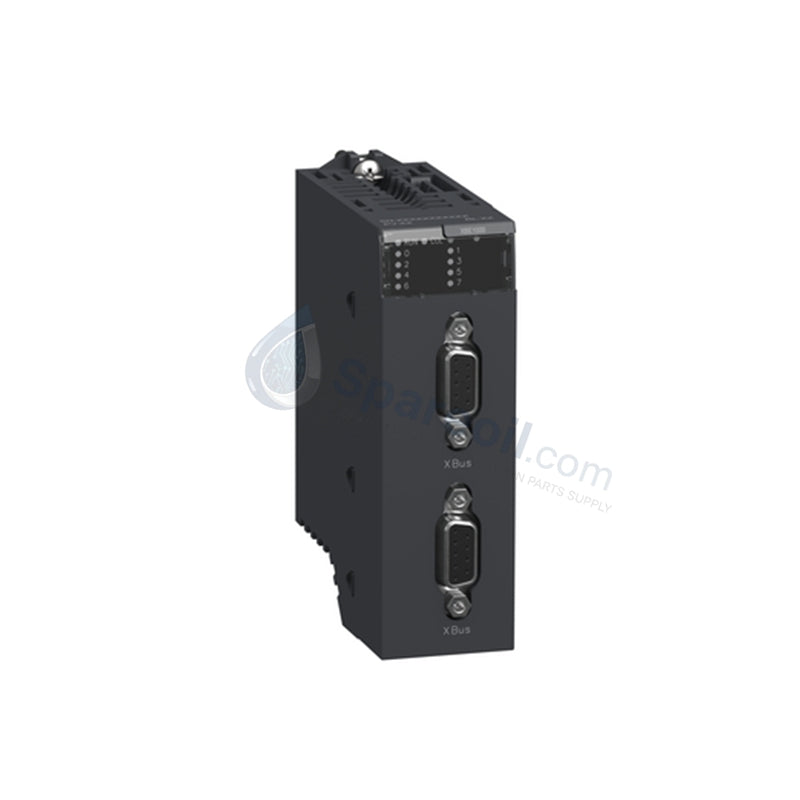

Módulo extensor de backplane Schneider BMXXBE1000 Modicon M340

El Schneider BMXXBE1000, también catalogado como Módulo Extensor de Backplane BMXXBE1000, funciona como un componente de hardware dedicado para la expansión de configuraciones multirack dentro de las redes de la plataforma de automatización Modicon M340. El hardware se instala directamente en el extremo derecho de un chasis estándar sin ocupar una ranura de aplicación estándar, manteniendo la densidad total de E/S. Con 2 conectores hembra SUB-D de 9 pines, el dispositivo pasa señales de bus paralelo entre un rack maestro primario y racks de expansión secundarios. Los LED de diagnóstico localizados informan el estado operativo en tiempo real del bus, las advertencias de errores de colisión y las asignaciones de direcciones físicas específicas del rack en todo el marco de hardware distribuido.

Especificaciones de hardware

Velocidad de comunicación del bus de backplane y escalado de densidad

El BMXXBE1000 mantiene una alta velocidad de comunicación del bus de backplane en tipologías multirack expandidas regulando los márgenes de tiempo de los datos entre subracks sincronizados. El extensor intercepta las líneas de bus paralelas e impulsa las señales a través de un cableado de extensión de baja atenuación, lo que evita la degradación de la señal durante los ciclos de escaneo de alta velocidad. Este diseño mecánico mejora el escalado de la densidad de E/S general del sistema al unir hasta cuatro segmentos de backplane discretos en un sistema lógico unificado, superando las limitaciones de las configuraciones de un solo rack. La lógica incrustada mantiene la compatibilidad total del firmware flash en las caídas conectadas, lo que garantiza que el procesador primario pueda leer las configuraciones de los canales y los parámetros de diagnóstico de las ranuras remotas sin introducir retrasos en el entramado de datos.

Preguntas frecuentes

P: ¿La instalación del BMXXBE1000 reduce el número total de ranuras de módulo de E/S utilizables en un rack Modicon M340?

R: No. El BMXXBE1000 utiliza un formato de módulo estándar, pero se monta en una ranura dedicada en el extremo derecho del rack. Se conecta directamente a los circuitos de terminación del backplane sin utilizar ninguna de las ranuras de aplicación numeradas estándar asignadas para módulos de E/S o de procesador.

P: ¿Qué condición física activa el LED rojo de error de colisión (COL) en la placa frontal?

R: El LED rojo COL indica una colisión de backplane o un conflicto de tiempo de comunicación a través del enlace multirack. Esta falla surge típicamente de configuraciones incorrectas de la dirección del rack a través de los cables de extensión, pines dañados en las interfaces SUB-D 9 o interferencia electromagnética que excede los límites definidos por EN/IEC 61000-6-5.

P: ¿Puede el módulo BMXXBE1000 extraer toda la energía operativa requerida exclusivamente del riel de backplane de 3,3 V CC?

R: No. La circuitería interna del transceptor divide su carga de energía entre dos rieles de voltaje separados. El módulo consume una corriente nominal de 160 mA del riel de distribución del backplane de 24 V CC junto con una pequeña carga de 22 mA del riel de suministro lógico de 3,3 V CC. Ambos voltajes deben permanecer estables para un funcionamiento correcto.

Guías de instalación en campo

• Disposición de fijación del chasis: Desconecte toda la alimentación principal del subrack antes de montar el módulo. Alinee los pines del conector trasero del BMXXBE1000 con el puerto de extensión dedicado en el extremo derecho del backplane de la serie BMXXBP, empuje el módulo hasta que encaje completamente y bloquee los tornillos de fijación integrados para resistir golpes mecánicos.
• Enrutamiento del cable SUB-D 9: Conecte cables de extensión blindados aprobados a los puertos SUB-D 9 hembra. Apriete los tornillos de los conectores para evitar el contacto intermitente de los cables. Mantenga los cables de expansión alejados de las líneas de alto voltaje para minimizar la interferencia electromagnética en el bus de datos.

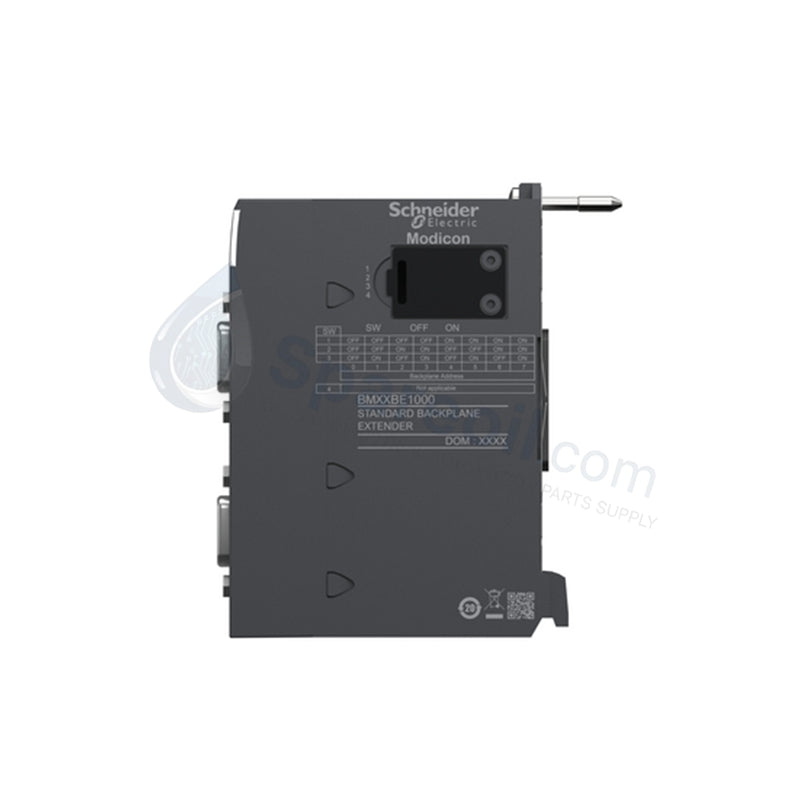

• Verificación de la dirección del rack: Configure los interruptores de identificación del rack de destino en el chasis de expansión antes de aplicar la alimentación del sistema. Los cuatro LED de dirección verdes en la placa frontal deben coincidir con la configuración de su proyecto para evitar superposiciones de direcciones o fallas de configuración en todo el sistema.
• Rutas de conexión a tierra: Verifique que el riel DIN simétrico se conecta a tierra a través de un cable de cobre de gran calibre. El resorte de puesta a tierra en la parte posterior del módulo desvía la descarga electrostática de los circuitos lógicos y directamente a la estructura del riel conectado a tierra.
