Descripción general del producto

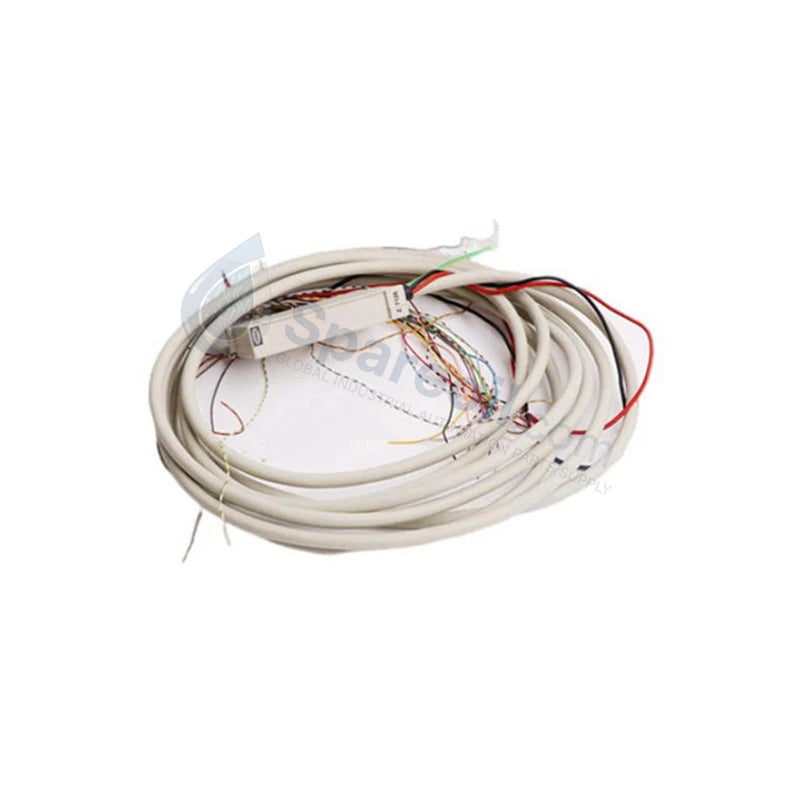

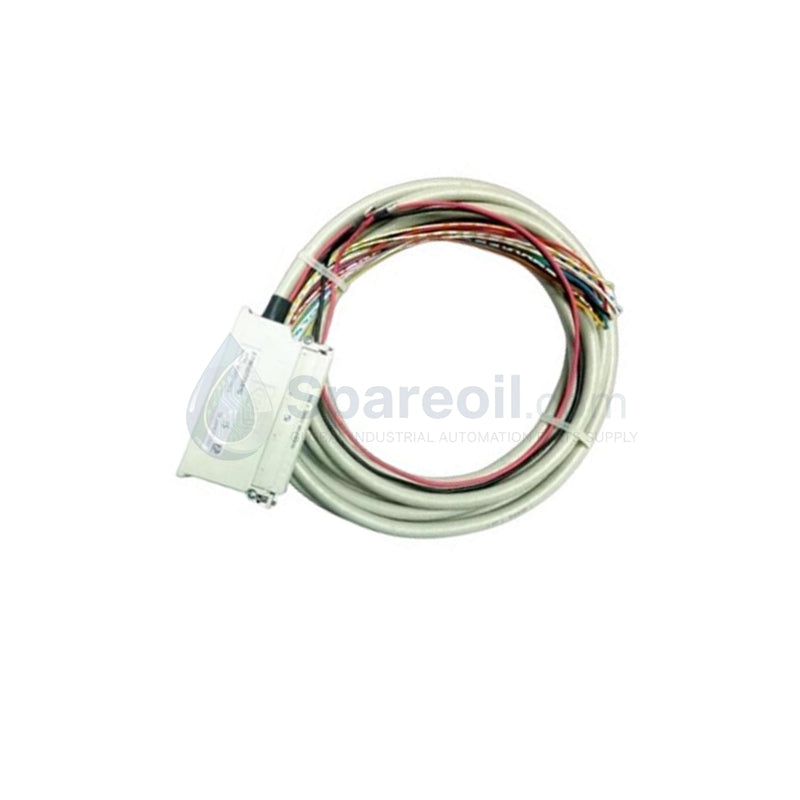

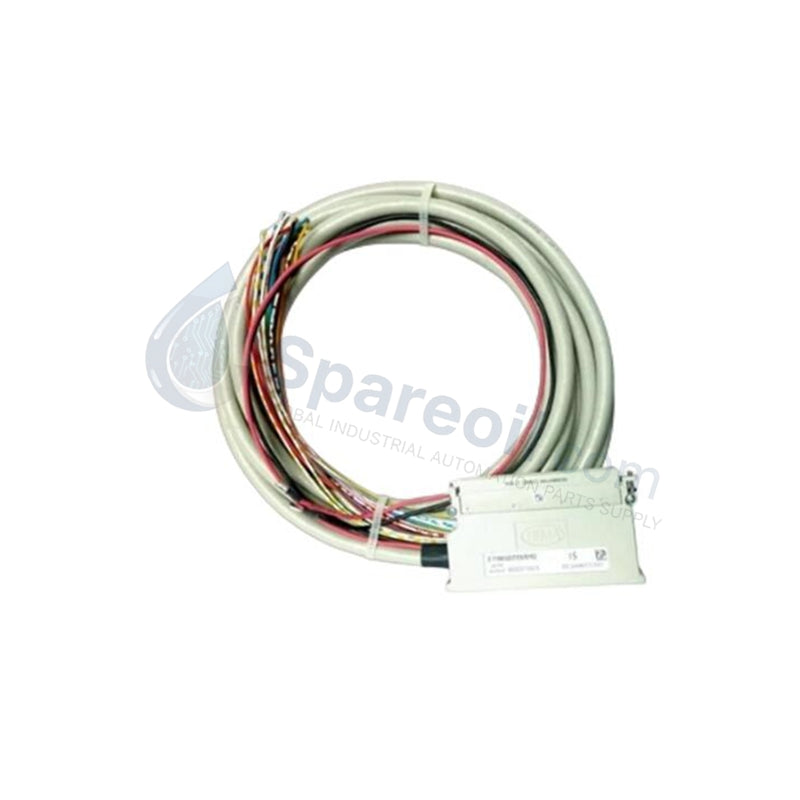

El HIMA Z 7128/6217/C5/ITI (Referencia del modelo: Z7128) funciona como un conjunto de enchufe de cable especializado y precableado diseñado para interactuar directamente con módulos de E/S de alta integridad, como el módulo de entrada analógica de 8 canales F6217, dentro de las plataformas instrumentadas de seguridad HIMA HIMax y HIMatrix. Este hardware de conectividad crítico viene integrado con un cable de instrumento de alta resistencia de 5 metros que enruta señales de campo discretas o analógicas, al mismo tiempo que suministra energía segura y regulada a los transmisores posteriores. Los ingenieros de planta implementan este conector preensamblado para cerrar la brecha entre la infraestructura de campo y los controladores de seguridad, asegurando una transmisión de señal confiable que satisface las estrictas demandas de seguridad funcional.

Especificaciones técnicas

Ventajas de ingeniería

El arnés precableado de 5 metros elimina los errores de terminación en campo

La terminación en campo de cables multiconductores dentro de paneles de distribución abarrotados a menudo introduce errores de cableado, engarces deficientes y hilos sueltos que provocan una pérdida intermitente de la señal. El Z 7128/6217/C5/ITI elimina este problema al proporcionar un conjunto de enchufe de 5 metros precableado y moldeado de fábrica. Este diseño listo para instalar permite a los técnicos colocar el cable directamente en las bandejas de cables estándar y conectar el enchufe al rack de E/S al instante, reduciendo los costos de mano de obra de instalación y evitando interconexiones de cableado que podrían poner en peligro la integridad de seguridad del sistema.

Los corredores de potencia integrados para transmisores optimizan el espacio en el gabinete

Los diseños tradicionales de sistemas de seguridad requieren tiras de distribución de terminales externas e independientes y fusibles separados para suministrar energía de bucle a los transmisores de campo. Este conjunto de enchufe de cable HIMA incorpora líneas de suministro de transmisor dedicadas directamente dentro de su troncal blindado de 5 metros. Al alimentar los sensores de campo con energía limpia de 24 VCC a través del conector de señal principal, el Z7128 elimina la necesidad de bloques de distribución de energía auxiliares, lo que ahorra espacio físico en el riel dentro de los gabinetes de ejecución y reduce los posibles puntos de falla del hardware.

El blindaje robusto a tierra repele los transitorios EMI de alto voltaje

Los entornos de procesamiento industrial contienen una fuerte interferencia electromagnética (EMI) generada por grandes variadores de frecuencia, equipos de conmutación de alta resistencia y conductos de energía adyacentes. El conjunto de cables conectado al Z 7128/6217/C5/ITI utiliza un blindaje trenzado completo de alta densidad que encapsula las líneas de datos internas. Esta capa protectora repele el ruido eléctrico inducido y los picos de voltaje en modo común, asegurando que las señales analógicas o discretas puras e intactas viajen desde el transmisor de campo hasta el controlador de seguridad para evitar disparos molestos o paradas de emergencia retrasadas.

Preguntas frecuentes

• ¿Cómo ayuda este enchufe de cable precableado a mantener la clasificación de cumplimiento de seguridad SIL 3 de una planta?

  El Z 7128/6217/C5/ITI se somete a rigurosas pruebas de fábrica para verificar la resistencia de aislamiento, la amortiguación de diafonía y la continuidad antes de sellarlo. El uso de este método de conexión original certificado por la fábrica de HIMA elimina los riesgos de falla aleatoria de hardware asociados con los ensamblajes manuales construidos en campo, asegurando que la ruta de comunicación crítica entre sus bucles de campo y el procesador de seguridad coincida con las especificaciones de ingeniería exactas requeridas para mantener su validación de bucle IEC 61508 SIL 3 general.

• ¿Puede un técnico de mantenimiento modificar o recortar el cable de 5 metros si es demasiado largo para el recorrido del gabinete?

  Si bien los técnicos pueden acortar físicamente el extremo del cable sin terminar de 5 metros para que encaje limpiamente en las regletas de bornes de distribución, deben tener mucho cuidado. Debe quitar con cuidado la capa de blindaje interior y volver a terminar las conexiones a tierra con precisión para preservar la inmunidad al ruido incorporada del conjunto. Nunca modifique ni corte la carcasa del enchufe moldeado que se acopla directamente a la tarjeta de seguridad HIMA.

• ¿Este conjunto de enchufe de cable es intercambiable en caliente durante las operaciones activas de la planta?

  Sí. Si la configuración de su módulo de E/S HIMA subyacente admite el intercambio en caliente y la redundancia de doble canal activa, puede desconectar y reemplazar este conjunto de enchufe de cable sin apagar el controlador maestro ni interrumpir los subsistemas de seguridad activos restantes. Siempre verifique que las condiciones de su proceso activo permitan un aislamiento temporal del canal antes de desconectar cualquier bucle de instrumento en funcionamiento.
