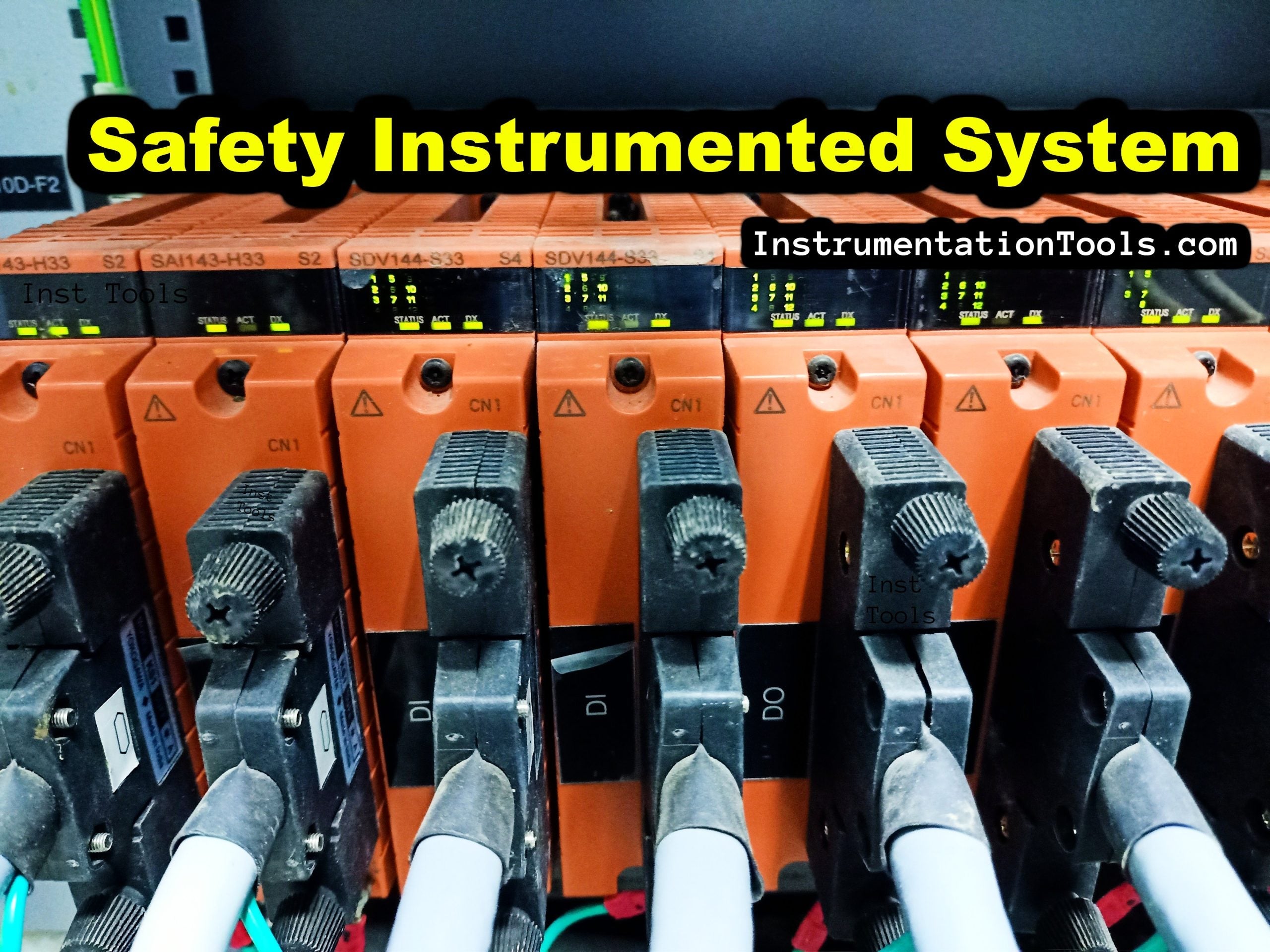

دليل شامل لاختبار أنظمة السلامة الآلية (SIS) لوحدات التحكم المنطقية القابلة للبرمجة (PLC) الصناعية

ضمان السلامة في معماريات وحدات التحكم المنطقية القابلة للبرمجة (PLC) الخاصة بالسلامة

يُعد اختبار أنظمة السلامة الآلية (SIS) بمثابة الركيزة الأساسية لمراقبة الجودة في أتمتة العمليات. يجب على المهندسين التحقق من أن وحدة التحكم المنطقية القابلة للبرمجة (PLC) الخاصة بالسلامة تعمل بدقة وفقًا لمواصفات متطلبات السلامة (SRS). تحدد عملية التحقق الصارمة هذه الأخطاء، وتكشف عن سلوكيات منطقية غير متوقعة، وتصحح أي انحرافات عن التصميم الأصلي. وبالتالي، يضمن الاختبار الاستباقي أن يحمي نظام السلامة الأرواح والبيئة والأصول عالية القيمة أثناء خروج العملية عن مسارها.

لماذا يمنع اختبار SIS الصارم تأخيرات المشروع

تتيح خطة الاختبار القوية لفرق الهندسة اكتشاف أخطاء الأجهزة أو البرامج قبل وقت طويل من بدء التشغيل. إذا أغفلت الفرق عدم المطابقة في وقت مبكر، فإنها تواجه إعادة عمل مكلفة خلال مرحلة التثبيت. علاوة على ذلك، غالبًا ما تضع التغييرات المنطقية المتأخرة ضغطًا على سعة ذاكرة وحدة التحكم المنطقية القابلة للبرمجة (PLC) الخاصة بالسلامة. لذلك، يوفر الكشف المبكر من خلال الاختبار الموحد نفقات كبيرة للمشروع ويضمن أن المرفق يفي بجدوله الزمني للبدء.

استراتيجيات لتحسين موثوقية نظام السلامة

يتطلب التسليم الفعال لنظام السلامة الآلية (SIS) دمجًا شاملاً لاختبارات الأجهزة في الجدول الزمني الرئيسي للمشروع. يجب على المطورين أولاً إنشاء مواصفات متطلبات سلامة (SRS) دقيقة تفصل كل معلمة تصميم واختبار. بالإضافة إلى ذلك، يجب أن تقوم التخصصات التقنية المختلفة بإجراء فحوصات متقاطعة على فترات محددة. يضمن تطبيق بروتوكول قوي لإدارة التغيير عمليات المصنع. تُمكّن الإجراءات الواضحة فرق الصيانة والتشغيل من أداء مهامهم دون ارتباك أو تأخيرات فنية.

نهج قائم على المراحل لمنهجيات النظام

يتبع التنفيذ الناجح لنظام السلامة الآلية (SIS) تسلسلًا هرميًا منظمًا للاختبارات على مدار دورة الحياة. في البداية، تتحقق اختبارات قبول الأجهزة ومراقبة جودة متجر البائع (QC) من السلامة المادية للمكونات. بعد ذلك، يسمح اختبار قبول المصنع (FAT) للمهندسين بمراجعة قوالب البرامج وتأكيد منطق الكود.

بعد اختبار قبول المصنع (FAT)، ينتقل التركيز إلى الموقع. يجري المهندسون اختبارات فحص الموقع وتشغيل الطاقة لضمان معايير البناء الصحيحة. أخيرًا، يتحقق اختبار بروتوكول الاتصال من أن نظام السلامة الآلية (SIS) يتواصل بشكل صحيح مع نظام التحكم الموزع (DCS) أو أجهزة توجيه الإيثرنت التابعة لجهات خارجية. يعمل اختبار قبول الموقع (SAT) كتحقق نهائي قبل تشغيل النظام.

الوثائق الفنية وتوقيع الجودة

يجب على المهندسين إعداد وثائق إجراءات اختبار مفصلة قبل وقت طويل من بدء الاختبار الفعلي. يتطلب كل سجل اختبار توقيعًا رسميًا من مهندس الاختبار وشاهدًا من فريق العمليات أو الصيانة. يجب أن تتضمن هذه الوثائق مؤشرات واضحة "ناجح" أو "لم ينجح" جنبًا إلى جنب مع التعليقات الفنية. علاوة على ذلك، يضمن الحفاظ على مصفوفة السبب والنتيجة المحدثة ومخططات حلقات الأسلاك أن الفريق لديه البيانات اللازمة للتحقق من كل حلقة أمان.

إدارة تصحيح الأخطاء وقوائم الملاحظات

تسمح قائمة الملاحظات المنهجية لمديري المشاريع بتتبع وإغلاق الأخطاء المحددة أثناء الاختبار. يجب أن تؤكد عملية المراجعة أن جميع وظائف السلامة تفي بمعايير تصميمها. على سبيل المثال، إذا كان النظام يستخدم منطق التصويت 2 من أصل 3، فيجب على الفريق اختبار كل مجموعة ممكنة. علاوة على ذلك، يجب على المهندسين التحقق من أن تدفق البيانات بين وحدة التحكم المنطقية القابلة للبرمجة (PLC) وواجهة المستخدم الرسومية (HMI) وخوادم OPC يظل ضمن الحدود الزمنية المقبولة لمنع زمن انتقال الاتصال.

رؤية مهنية: التحول نحو التوائم الرقمية

في تجربتي، تتجه الصناعة نحو محاكاة "التوائم الرقمية" لتعزيز نتائج اختبار قبول المصنع (FAT). من خلال محاكاة بيئة العملية قبل وصول الأجهزة، يمكن للمهندسين تحديد أخطاء البرامج في منطق السلامة المعقد في وقت أبكر من أي وقت مضى. بينما يظل الاختبار الفيزيائي التقليدي إلزاميًا، فإن إضافة طبقة افتراضية تزيد من الخبرة والموثوقية في نشر السلامة النهائي. يقلل هذا النهج ذو الطبقتين بشكل كبير من مخاطر أحداث "البجعة السوداء" أثناء بدء تشغيل المصنع الفعلي.

سيناريو الحل: التحقق من إيقاف التشغيل في حالات الطوارئ (ESD)

ضع في اعتبارك نظام إيقاف التشغيل في حالات الطوارئ (ESD) في مصفاة كيميائية. أثناء اختبار قبول المصنع (FAT)، يستخدم الفريق الهندسي جهاز محاكاة لتشغيل إنذار الضغط العالي. يجب أن تقوم وحدة التحكم المنطقية القابلة للبرمجة (PLC) الخاصة بنظام السلامة الآلية (SIS) بتنفيذ منطق إيقاف التشغيل في غضون مللي ثانية، وإغلاق صمامات تغذية الوقود وتهوية وعاء الاندفاع. إذا أظهر اختبار بروتوكول الاتصال تأخيرًا في تحديث حالة واجهة المستخدم الرسومية (HMI)، فيجب على الفريق تحسين حركة مرور الشبكة قبل نقل الأجهزة إلى الموقع. يثبت هذا السيناريو أن الاختبار المتكامل يمنع الكوارث في العالم الحقيقي.
