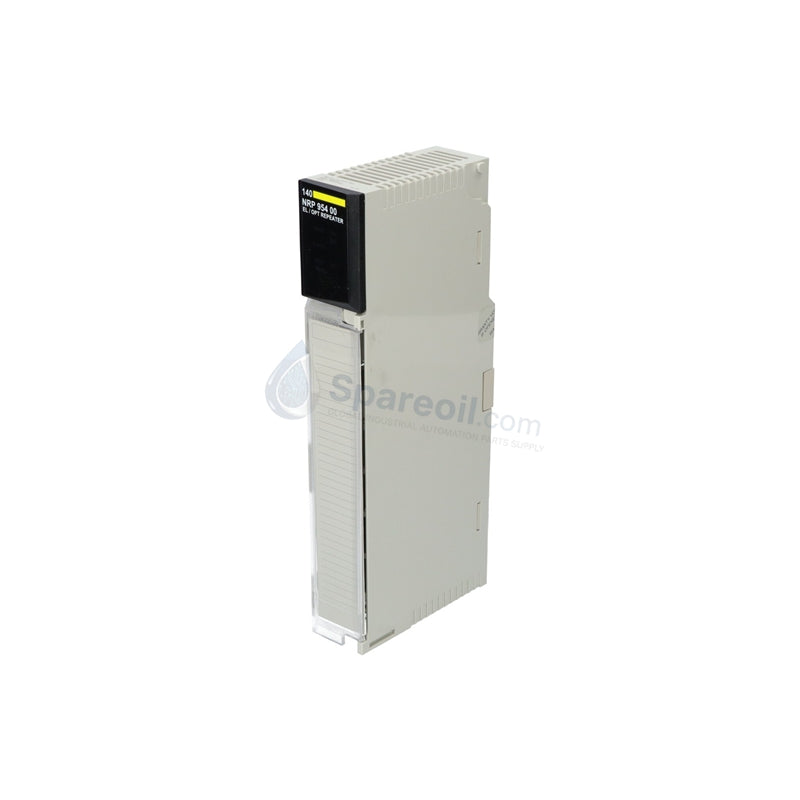

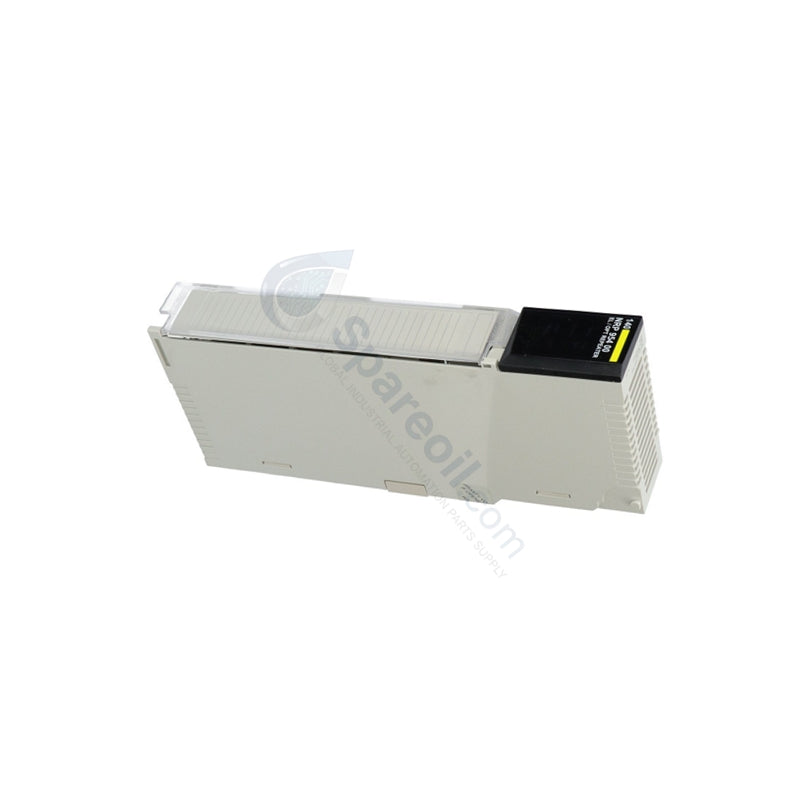

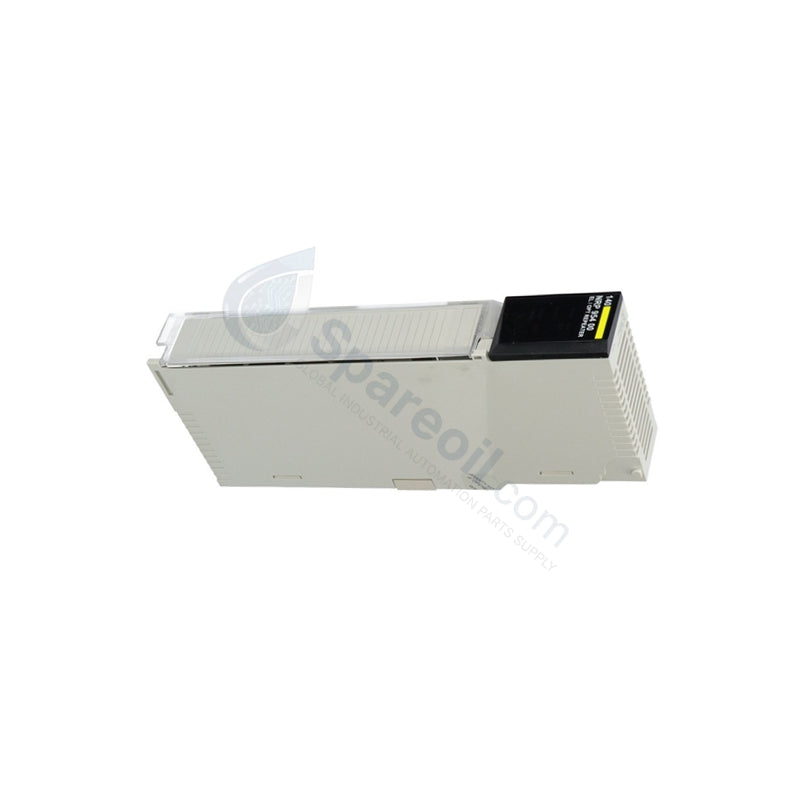

140NRP95400 شنايدر موديكون كوانتوم S908 مكرر الألياف الضوئية

140NRP95400 شنايدر موديكون كوانتوم S908 مكرر الألياف الضوئية

التوفر: 94 متوفر في المخزون

وحدة شنايدر إلكتريك 140NRP95400 موديكون كوانتوم يعمل جهاز شنايدر إلكتريك 140NRP95400، والمُدرج أيضًا تحت اسم 140NRP95400 مكرر الألياف البصرية، كمكون...

رمز المنتج: 140NRP95400

Manufacturer: Schneider
Product No.: 140NRP95400
Product Type: مكررات الألياف البصرية
Product Origin: France
Payment:T/T, Western Union
Weight: 554g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة شنايدر إلكتريك 140NRP95400 موديكون كوانتوم

يعمل جهاز شنايدر إلكتريك 140NRP95400، والمُدرج أيضًا تحت اسم 140NRP95400 مكرر الألياف البصرية، كمكون أجهزة مخصص لتحويل وتجديد الإشارات البصرية ضمن منصات شبكة Modicon Quantum RIO S908.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	140NRP95400
العلامة التجارية	شنايدر إلكتريك
المنشأ	فرنسا
الوزن	0.554 كجم
الأبعاد	40.34 مم × 250 مم × 103.85 مم
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	5 واط (متطلبات تيار الناقل: 700 مللي أمبير، تيار الاندفاع: 1 أمبير عند 5 فولت تيار مستمر)
المنصة	موديكون كوانتوم
نوع الألياف البصرية	متعدد الأنماط
منافذ الاتصال	2 × منفذ ألياف بصرية ST، 1 × منفذ محوري
الطول الموجي	820 نانومتر
أقصى مسافة بصرية	2000 متر (50/125 ميكرومتر) / 3000 متر (62.5/125 ميكرومتر) / 3000 متر (100/140 ميكرومتر)
حساسية المستقبل	-30 ديسيبل ميلي واط
النطاق الديناميكي	20 ديسيبل
وقت الارتفاع/السقوط الديناميكي	20 نانو ثانية
درجة حرارة التخزين	-40 إلى 85 درجة مئوية
الرطوبة	0 إلى 95% بدون تكاثف
ارتفاع التشغيل	0 إلى 2000 متر
الشهادات	CE، UL 508، CSA C22.2 رقم 142، FM الفئة 1 القسم 2، TUV

خصائص شبكات التحكم والمحركات الصناعية PLC

يعمل هذا المكرر للألياف البصرية ضمن بنية أجهزة Modicon Quantum، ويستخدم منافذه المزدوجة من نوع ST ومطابقة الخط المحوري للحفاظ على سرعة اتصال ناقل اللوحة الخلفية عبر الطوبولوجيا البعيدة الموسعة. توفر منطق الترجمة البصرية عزلًا كهربائيًا للإشارة عبر وسيط الألياف متعددة الأنماط، مما يفرض فصلًا كهربائيًا يثبت شبكات Profinet / EtherNet/IP الحتمية ضد فروق الحلقات الأرضية والضوضاء الكهرومغناطيسية. تعمل مكونات جهاز الإرسال والاستقبال الداخلية على توسيع حدود كثافة الإدخال/الإخراج عن بُعد عن طريق تكرار إشارات الإرسال عند طول موجي 820 نانومتر، مع الحفاظ على سلامة حزم البيانات وتوافق البرامج الثابتة عبر مسافات الشبكة التي تصل إلى 3000 متر دون تأخير في المعالجة.

الأسئلة المتداولة

س: ما هي قيود الطاقة والتيار للوحة الخلفية عند إضافة هذا المكرر إلى فتحة رف Modicon Quantum؟

ج: تتطلب الوحدة تيار ناقل مستقر يبلغ 700 مللي أمبير من خط اللوحة الخلفية، وتولد أقصى تبديد داخلي للطاقة يبلغ 5 واط. أثناء التشغيل الأولي، يقدم الدائرة تيارًا اندفاعيًا عابرًا يبلغ 1 أمبير عند 5 فولت تيار مستمر.

س: كيف يحدد الجهاز فقدان الإشارة البصرية أو كسر وصلة الكابل؟

ج: تراقب طبقة التشخيص على اللوحة المدخلات البصرية مقابل عتبة صمت ثابتة مكتشفة تبلغ -36 ديسيبل ميلي واط. يؤدي الانخفاض إلى ما دون هذا الحد إلى إطلاق سجلات الأخطاء الداخلية وإضاءة مؤشرات LED الخاصة باللوحة الأمامية.

س: ما هي مؤشرات التشخيص المحلية المتاحة فعليًا على مجموعة اللوحة الأمامية؟

ج: توفر الوحدة تشخيصات مرئية عبر أضواء حالة مميزة في اللوحة الأمامية، والتي تتضمن مؤشرات خضراء لجاهزية الوحدة (RDY)، ووصلة محورية، ووصلات بصرية مزدوجة، إلى جانب مؤشرات حمراء للخطأ (ERR)، وخلل في الأجهزة، ونشاط الاتصال.

إرشادات التركيب الميداني

قم بتركيب مكرر 140NRP95400 مباشرة في فتحة واحدة من هيكل لوحة Modicon Quantum الخلفية، مع التأكد من أن جهات الاتصال الخلفية تتصل بشكل نظيف بموصلات الناقل. قم بإنهاء تشغيل الألياف متعددة الأنماط باستخدام موصلات ST القياسية في الصناعة، مع الحرص على عدم تجاوز الحد الأدنى من مواصفات نصف قطر الانحناء للنواة البصرية. استخدم قطعة قماش بصرية نظيفة على جميع وجوه الألياف المادية قبل الإدخال لمنع حدود التوهين من الانخفاض إلى ما دون عتبة -20 ديسيبل. قم بتشغيل جميع خطوط النقل المحورية والبصرية عبر قنوات أسلاك معزولة منفصلة عن مسارات محركات التيار المتردد الصناعية عالية الطاقة لمنع الحث الكهرومغناطيسي من إتلاف تدفق البيانات عالي السرعة.
