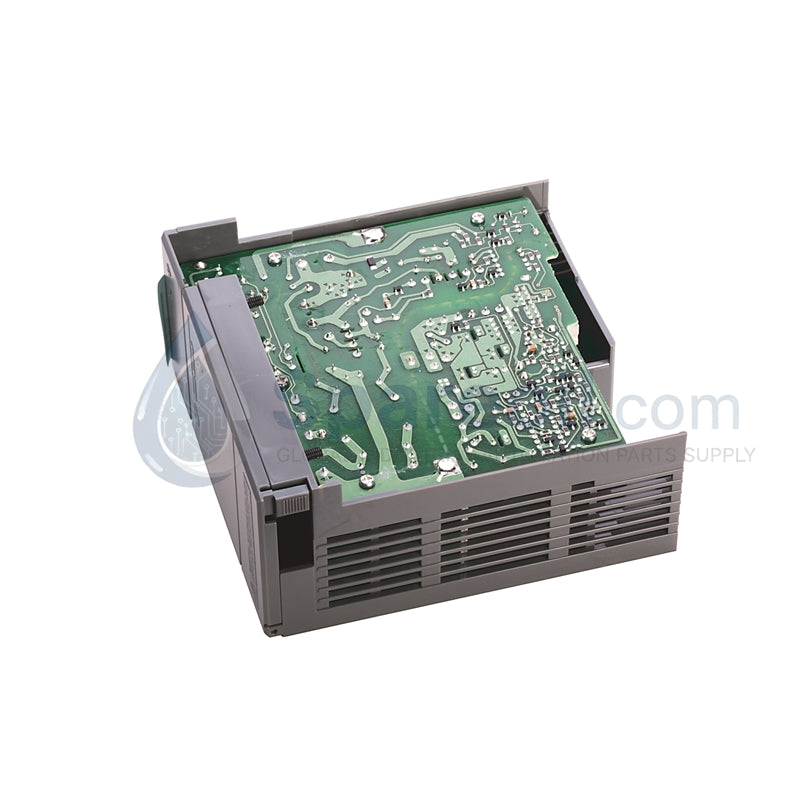

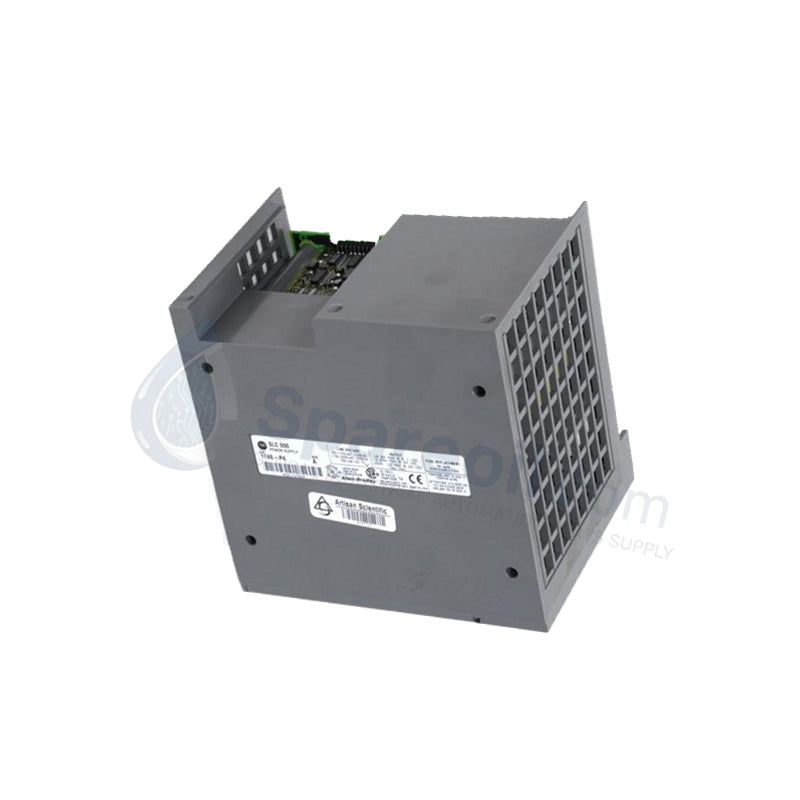

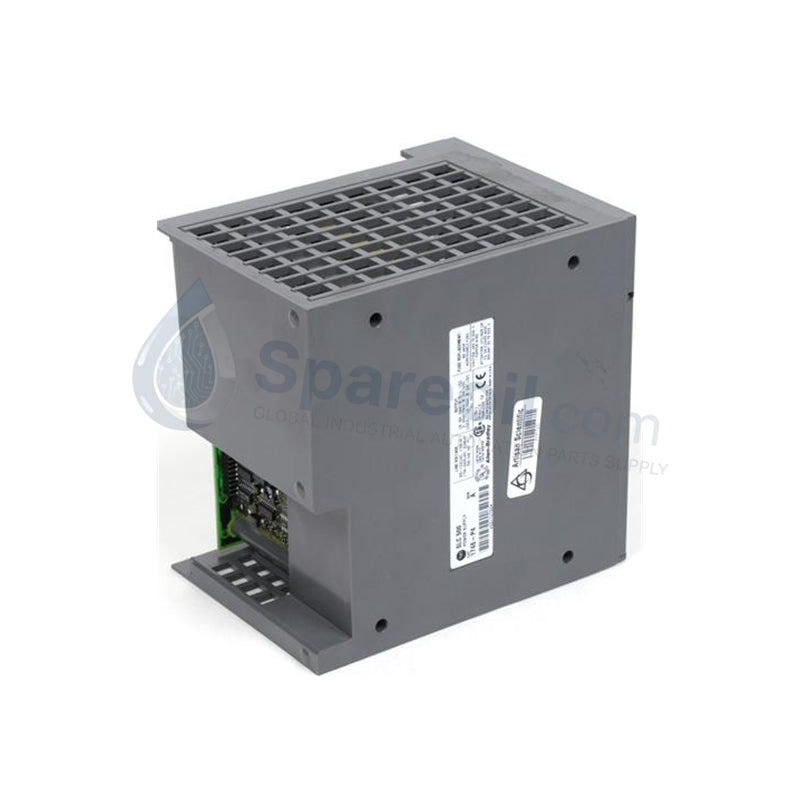

1746-P4 مصدر طاقة عالي السعة من ألن برادلي SLC 500

التوفر: 20 متوفر في المخزون

نظرة عامة على المنتج يعمل جهاز Allen-Bradley 1746-P4 كوحدة إمداد طاقة عالية السعة مُثبتة على الهيكل الهندسي ومصممة خصيصًا لمنصة...

رمز المنتج: 1746-P4

Manufacturer: Allen Bradley
Product No.: 1746-P4
Product Type: وحدة طاقة الهيكل
Product Origin: USA
Payment:T/T, Western Union
Weight: 430g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

يعمل جهاز Allen-Bradley 1746-P4 كوحدة إمداد طاقة عالية السعة مُثبتة على الهيكل الهندسي ومصممة خصيصًا لمنصة SLC 500 PLC المعيارية، بما في ذلك معالجات SLC 5/02 و5/03 و5/04 و5/05. يتم تثبيت وحدة الطاقة الصناعية هذه مباشرة على الجانب الأيسر من الرفوف القياسية 1746، وتوفر تيارات كهربائية منظمة 5V DC و24V DC مباشرة إلى مسارات اللوحة الخلفية. إنها توفر البنية التحتية اللازمة لتشغيل مهام المعالج الكبيرة بالإضافة إلى تكوينات وحدة الإدخال/الإخراج الرقمية والتناظرية الكثيفة داخل صفائف الهيكل الكبيرة ذات 7 أو 10 أو 13 فتحة.

نحن نوفر هذا المنتج حصريًا كوحدة جديدة تمامًا ومختومة من المصنع بنسبة 100%، مما يضمن لوحات دوائر إلكترونية أصلية، ومسامير طرفية خالية من العيوب، وسلامة مثالية لدورة حياة المواد الكيميائية للمكثفات الداخلية.

المواصفات الفنية

المعلمة	بيانات المواصفات
الشركة المصنعة	ألن برادلي / روكويل أوتوميشن
خط الإنتاج	سلسلة SLC 500
رقم الموديل	1746-P4
الحالة	جديد تمامًا ومختوم أصليًا من المصنع بنسبة 100%
نوع المنتج	وحدة تزويد طاقة هيكل معيارية
نطاق جهد إدخال الخط	من 85 إلى 132 فولت تيار متردد / من 170 إلى 265 فولت تيار متردد
تردد إدخال الخط	من 47 إلى 63 هرتز
متطلبات طاقة الخط النموذجية	من 150 فولت أمبير إلى 190 فولت أمبير عند 120 فولت تيار متردد / 230 فولت أمبير عند 240 فولت تيار متردد
السعة الداخلية للتيار 5 فولت تيار مستمر	10.0 أمبير
السعة الداخلية للتيار 24 فولت تيار مستمر	2.88 أمبير
تيار المستخدم 24 فولت تيار مستمر	سعة 1.0 أمبير
نطاق جهد المستخدم 24 فولت تيار مستمر	من 20.4 إلى 27.6 فولت تيار مستمر
إجمالي خرج طاقة اللوحة الخلفية	30 واط كحد أقصى
الحد الأقصى لتيار الاندفاع	45 أمبير كحد أقصى (20 أمبير لمدة 8 مللي ثانية نموذجيًا)
حاجز العزل العازل	2600 فولت تيار مستمر لمدة ثانية واحدة
حماية الدائرة القصيرة	تحديد التيار التلقائي مع الإغلاق الإلكتروني
حماية ضد الجهد الزائد	دائرة إغلاق إلكترونية مدمجة
تكوين المصهر	مصهر داخلي غير قابل للاستبدال ملحوم مدمج في المصنع
سعة توصيل الأسلاك الطرفية	ما يصل إلى سلكين نحاسيين مصنّفين 14 AWG لكل طرف لولبي
رفوف الأجهزة المتوافقة	شاسيه 1746-A7، 1746-A10، 1746-A13
درجة حرارة التشغيل المحيطة	من 0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
الأبعاد المادية	14.5 سم × 11.0 سم × 14.0 سم
السلامة في المواقع الخطرة	المواقع الخطرة من الفئة الأولى القسم الثاني؛ UL، CE، CSA

مزايا هندسية

تغذية رفوف التوسع واسعة النطاق: تعاني وحدات الطاقة الصغيرة من التحميل الحراري الزائد عند تشغيل البطاقات الإلكترونية الحديثة. يوفر 1746-P4 تيارًا موسعًا بقدرة 10 أمبير تيار مستمر 5 فولت و 2.88 أمبير تيار مستمر 24 فولت مباشرة إلى اللوحة الخلفية، مما يحافظ على أقصى كثافة للمكونات داخل هياكل SLC ذات 10 و 13 فتحة دون الحاجة إلى وحدات إمداد فرعية خارجية.
تحمل تقلبات الجهد الشديدة: تنخفض شبكات الطاقة الصناعية غير المستقرة وترتفع بشكل غير متوقع. تستخدم وحدة إمداد الطاقة هذه محولًا قويًا وشبكة مرشح إدخال تستوعب تفاوتات جهد واسعة (85 إلى 132 فولت تيار متردد أو 170 إلى 265 فولت تيار متردد)، مما يمنع إغلاق الآلات الأوتوماتيكية أثناء انخفاضات الخط المفاجئة.
حجب ارتفاعات الجهد الكهربائي العالي: تتسبب البيئات الصناعية في ضوضاء هائلة عبر المحركات الحثية ومعدات التبديل. ينفذ 1746-P4 حاجز عزل عازل صارم 2600 فولت تيار مستمر لمدة ثانية واحدة بين أطراف خط التيار المتردد الأساسي واللوحة الخلفية للتيار المستمر الداخلية، مما يبقي ارتفاعات الجهد العالي بعيدًا عن ذاكرة وحدة المعالجة المركزية الأساسية لديك.
تبسيط التشخيصات الحية: تعرض اللوحة الأمامية مؤشر LED أخضر واضح "Power OK". توفر أداة التشخيص المادية هذه تحققًا بصريًا فوريًا من حالة جهد اللوحة الخلفية، مما يسمح لفنيي الصيانة بفصل أعطال مصدر الطاقة الوارد عن أعطال المعالجة النهائية على الفور.

الأسئلة الشائعة

هل يمكنني استبدال وحدة إمداد الطاقة ذات السعة الأقل 1746-P1 أو 1746-P2 بوحدة 1746-P4 هذه؟

نعم. توفر 1746-P4 سعات تيار أعلى من طرازات 1746-P1 و1746-P2 مع الحفاظ على نفس البصمة المادية ونظام تثبيت الهيكل على الجانب الأيسر من رف SLC. إنها توفر مسار ترقية مثاليًا عند إضافة وحدات عالية الكثافة أو تناظرية إلى نظام موجود.
كيف يجب أن أتعامل مع عطل المصهر الداخلي في 1746-P4؟

يحتوي 1746-P4 على مصهر أمان داخلي ملحوم مباشرة بلوحة الدائرة الرئيسية لمنع مخاطر الحريق أثناء الأعطال الكهربائية الكارثية. نظرًا لأن المصنع يقوم بختم هذا المصهر غير القابل للاستبدال في مكانه، فإن المصهر المفتوح يشير عادةً إلى تدهور المكونات الداخلية، مما يتطلب استبدال الوحدة بالكامل لاستئناف التشغيل الآمن والموثوق به.
هل تتطلب وحدة إمداد الطاقة هذه تكوينًا يدويًا للوصلات المشبكية لمدخلات التيار المتردد 120 فولت مقابل 240 فولت؟

لا. تقوم دائرة تنظيم الطاقة المتقدمة داخل 1746-P4 تلقائيًا باختيار مستوى جهد الخط الوارد الصحيح واستيعابه ضمن نطاقات التشغيل المحددة من 85 إلى 132 فولت تيار متردد أو من 170 إلى 265 فولت تيار متردد. تحقق دائمًا من تطابق تخطيط توصيلات الأطراف الطرفية الخاصة بك مع الدليل الرسمي قبل تنشيط الوحدة.
