1747-SDN ورقة بيانات ودليل فني لـ Allen-Bradley SLC 500

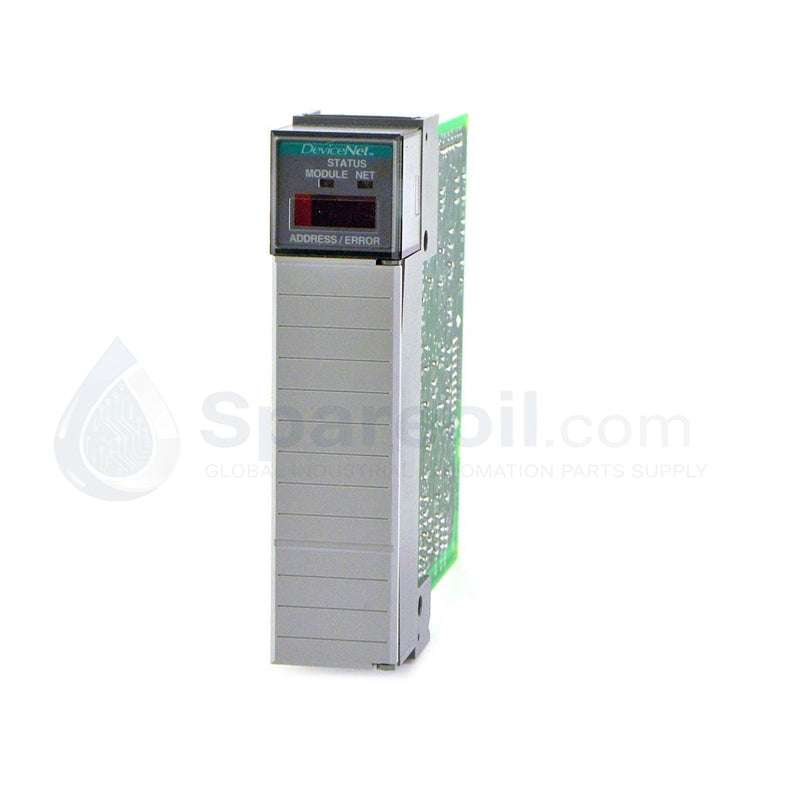

الوحدة 1747-SDN Allen-Bradley SLC 500 DeviceNet Scanner

الوحدة 1747-SDN Allen-Bradley SLC 500 DeviceNet Scanner

التوفر: 99 متوفر في المخزون

وحدة المسح الضوئي DeviceNet 1747-SDN من ألن برادلي تعمل وحدة المسح الضوئي DeviceNet 1747-SDN من ألن برادلي، والمعروفة أيضًا برقم...

رمز المنتج: 1747-SDN

Manufacturer: Allen Bradley
Product No.: 1747-SDN
Product Type: وحدات محول الاتصال
Product Origin: USA
Payment:T/T, Western Union
Weight: 170g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة المسح الضوئي DeviceNet 1747-SDN من ألن برادلي

تعمل وحدة المسح الضوئي DeviceNet 1747-SDN من ألن برادلي، والمعروفة أيضًا برقم الفهرس 1747-SDN، كمكون مادي مخصص لإدارة واجهة اتصال رئيسية وتبادل بيانات الأجهزة الميدانية ضمن منصات Allen-Bradley SLC 500.

المواصفات الفنية للمكونات المادية

المعلمة	المواصفة
الموديل	1747-SDN
العلامة التجارية	ألن برادلي
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.17 كجم (0.37 رطل)
الأبعاد	عرض وحدة SLC 500 القياسية × الارتفاع × العمق
درجة حرارة التشغيل	0 إلى +55 درجة مئوية
استهلاك الطاقة	500 مللي أمبير عند 5 فولت تيار مستمر (ناقل اللوحة الخلفية)
تيار سحب DeviceNet	90 مللي أمبير عند 24 فولت تيار مستمر (مصدره من مزود الشبكة)
جهد DeviceNet	11 إلى 25 فولت تيار مستمر جهد تشغيل الشبكة
معدلات الباود	125 كيلوبت في الثانية، 250 كيلوبت في الثانية، 500 كيلوبت في الثانية
سعة العقدة	ما يصل إلى 63 عقدة تابعة (العقد 0-63، الماسح الضوئي يشغل عقدة واحدة)
أوضاع المراسلة	استقصاء، وميض، دوري، تغيير الحالة (COS)
العزل	500 فولت تيار مستمر مستمر (منفذ DeviceNet إلى اللوحة الخلفية لـ SLC)

الشبكات الحتمية وسرعة ناقل اللوحة الخلفية

تُنشئ الوحدة اتصال شبكة عالي السرعة بين وحدات التحكم SLC 500 والعقد الميدانية الموزعة عبر شبكات DeviceNet القائمة على CAN. تعمل الماسحة الضوئية بمعدلات باود قابلة للتحديد تصل إلى 500 كيلوبت في الثانية، وتدير بروتوكولات المراسلة الدورية والاستقصائية والومضية وتغيير الحالة (COS) لتقليل استخدام عرض النطاق الترددي للشبكة. تتبادل دوائر واجهة اللوحة الخلفية المدمجة جداول صور الإدخال/الإخراج مباشرة مع معالجات SLC 5/03 أو 5/04 أو 5/05 بأقصى سرعة اتصال لناقل اللوحة الخلفية. يوفر المنطق المدمج تنفيذًا شفافًا لمرور الشبكة، مما يسمح لبرنامج البرمجة بتكوين الأجهزة الميدانية النهائية عبر اللوحة الخلفية لـ SLC دون فصل عقد الشبكة المادية. تُظهر شاشة LED ذات الأرقام الثنائية في اللوحة الأمامية رموز أعطال تشخيصية باستمرار للإبلاغ عن انقطاع اتصالات العقد وحالات انقطاع الخط في الوقت الفعلي.

الأسئلة المتكررة

س: ما هي اعتبارات إمداد الطاقة للوحة الخلفية عند تثبيت وحدة الماسح الضوئي في رف SLC 500؟

ج: تسحب الوحدة 500 مللي أمبير عند 5 فولت تيار مستمر مباشرة من مصدر الطاقة للوحة الخلفية لشاسيه SLC. يجب على مهندسي الميدان حساب إجمالي ميزانية الطاقة 5 فولت تيار مستمر لجميع الوحدات المركبة على الرف لمنع زيادة التحميل على وحدة إمداد الطاقة للشاسيه المحلي.

س: كيف يتم تشغيل دائرة جهاز الإرسال والاستقبال الخارجية لشبكة DeviceNet؟

ج: يتطلب جانب الشبكة مصدر طاقة خطي مخصص 24 فولت تيار مستمر يعمل بين 11 فولت تيار مستمر و 25 فولت تيار مستمر. تسحب الوحدة 90 مللي أمبير عند 24 فولت تيار مستمر مباشرة من كابل DeviceNet السميك/الرقيق لتنشيط دائرة جهاز الإرسال والاستقبال المعزولة الخاصة بها.

إرشادات التركيب الميداني

أدخل الوحدة في أي فتحة إدخال/إخراج متاحة في هيكل SLC 500 مطفأ (باستثناء الفتحة 0، المحجوزة لمعالج وحدة المعالجة المركزية). ادفع الوحدة على طول قضبان دليل البطاقات حتى تستقر مزاليج التثبيت العلوية والسفلية في مكانها لتثبيت التجميع على رف الهيكل.

قم بتوصيل كتلة موصل DeviceNet المختومة ذات 5 سنون والنمط المفتوح بالواجهة الأمامية للوحدة وفقًا لترميز ألوان الإشارة القياسي (V+، CAN High، Shield، CAN Low، V-). قم بتركيب مقاومات إنهاء فيلم معدني 121 أوم، 1/4 واط عبر خطوط CAN High و CAN Low عند كلا الطرفين الفيزيائيين لكابل الجذع لقمع انعكاسات الإشارة والحفاظ على استقرار مقاومة الشبكة.
