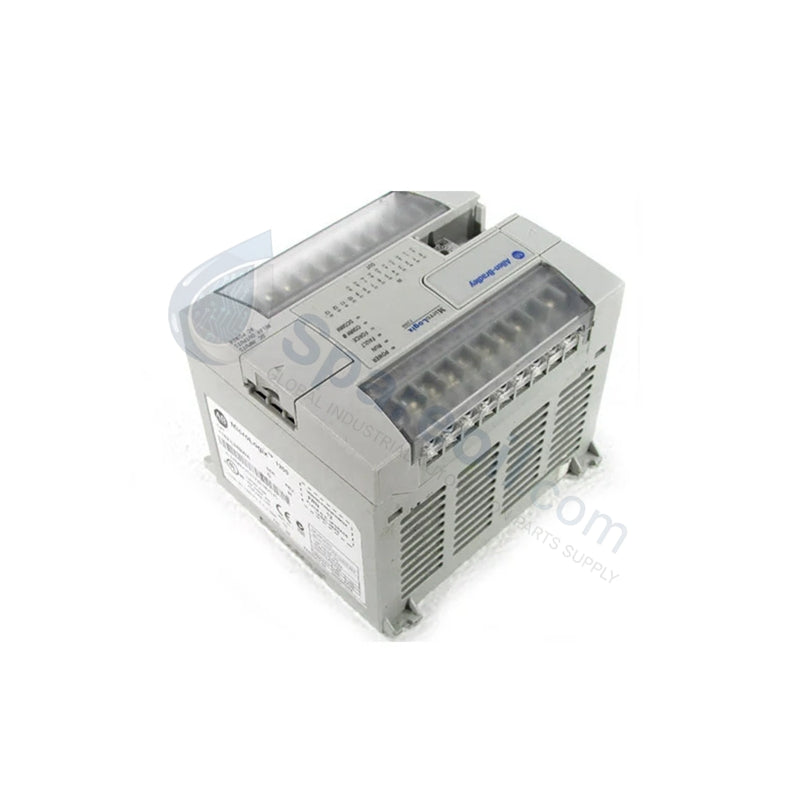

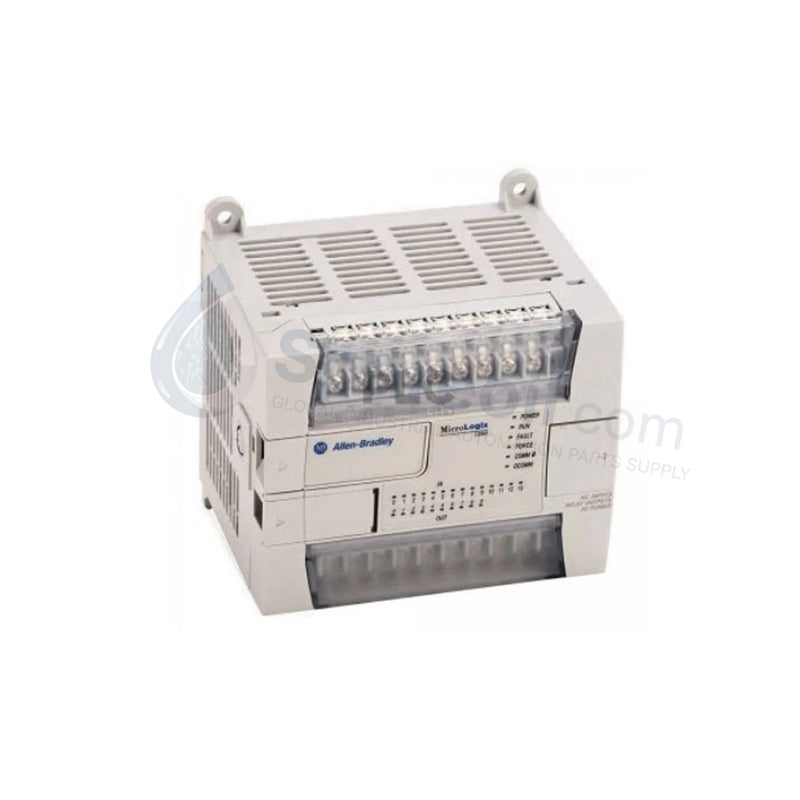

1762-L24BWA صحيفة بيانات ودليل فني Allen-Bradley MicroLogix 1200

1762-L24BWA صحيفة بيانات ودليل فني Allen-Bradley MicroLogix 1200

التوفر: 20 متوفر في المخزون

وحدات التحكم Allen-Bradley 1762-L24BWA MicroLogix 1200 تعمل وحدة التحكم القابلة للبرمجة Allen-Bradley 1762-L24BWA، والمدرجة أيضًا تحت اسم 1762-L24BWA، كمكون مادي...

رمز المنتج: 1762-L24BWA

Manufacturer: Allen Bradley
Product No.: 1762-L24BWA
Product Type: وحدات التحكم القابلة للبرمجة
Product Origin: USA
Payment:T/T, Western Union
Weight: 910g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدات التحكم Allen-Bradley 1762-L24BWA MicroLogix 1200

تعمل وحدة التحكم القابلة للبرمجة Allen-Bradley 1762-L24BWA، والمدرجة أيضًا تحت اسم 1762-L24BWA، كمكون مادي مخصص لتنفيذ المنطق المنفصل ومعالجة الإشارات الرقمية ضمن منصات MicroLogix 1200. يدمج الجهاز 14 قناة إدخال رقمية و10 قنوات إخراج مرحلية في هيكل واحد يعمل بجهد 120/240 فولت تيار متردد. تستوعب مسارات معالجة الإشارات المادية 4 مدخلات منفصلة عالية السرعة للكشف السريع عن الإشارات العابرة بالإضافة إلى 10 مدخلات قياسية، وتنفذ إجراءات تبديل منطقية حتمية بناءً على التنفيذ المبرمج سلفاً.

المواصفات الفنية للأجهزة

المعلمة	المواصفات
الموديل	1762-L24BWA
العلامة التجارية	ألن برادلي (Allen-Bradley)
المنشأ	الولايات المتحدة
الوزن	0.91 كجم (وزن الشحن 2.0 رطل)
الأبعاد	11 سم × 9 سم × 8.7 سم
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	70 فولت أمبير
جهد الخط	100 إلى 240 فولت تيار متردد (-15%، +10%) عند 47 إلى 63 هرتز
المدخلات المنفصلة	إجمالي 14 (10 مدخلات قياسية، 4 مدخلات سريعة)
نوع دائرة الإدخال	24 فولت تيار مستمر غاطس/مصدر
المقاومة الاسمية	3.3 كيلو أوم (المدخلات 0-3)، 2.7 كيلو أوم (المدخلات 4 وما فوق)
جهد التشغيل (On-State)	14-26.4 فولت تيار مستمر عند 55 درجة مئوية (المدخلات 0-3)، 10-26.4 فولت تيار مستمر (المدخلات 4 وما فوق)
تيار التسرب في حالة الإيقاف (Off-State Leakage Current)	1.5 مللي أمبير كحد أقصى
المخرجات المنفصلة	10 مخارج مرحلية
مؤشرات الحالة	مصفوفة LED مدمجة لحالة الإدخال/الإخراج ووحدة المعالجة المركزية

شبكات Profinet / EtherNet/IP الحتمية وتوسيع كثافة الإدخال/الإخراج

تتفاعل معلمات تنفيذ وحدة التحكم هذه مع طوبولوجيا الاتصال الخارجية وآليات التوسع لتحديد توسيع كثافة الإدخال/الإخراج الكاملة. تتوسع حدود الأجهزة المحلية عبر وحدات التوسع من سلسلة 1762، مما يؤدي إلى توسيع تخصيص القنوات المادية مع الحفاظ على ملفات تعريف توقيت الناقل المحلي. للاندماج ضمن شبكات Profinet / EtherNet/IP الحتمية عالية المستوى، تحول وحدات الجسر الطرفية الاتصال التسلسلي المحلي إلى بروتوكولات إيثرنت صناعية متزامنة بالرزم، مما يؤدي إلى استقرار دورات تنفيذ البيانات عبر الشبكات الإشرافية الموزعة دون زيادة أوقات دورة وحدة المعالجة المركزية.

الأسئلة المتكررة

س: ما هي القيود الوظيفية عند تشغيل الأحمال الحثية عالية التردد باستخدام مخرجات التتابع؟

ج: جهات الاتصال المرحلية هي مكونات ميكانيكية تخضع للتآكل المادي. تشغيل الأحمال الحثية بدون قمع زيادة يسرع من تآكل جهات الاتصال؛ يجب تطبيق مانعات زيادة الجهد الخارجية بالتوازي مع الحمل لتحقيق استقرار التشغيل على المدى الطويل.

س: كيف تؤثر الاختلافات في مقاومة الإدخال بين القنوات 0-3 والقنوات 4 وما فوق على توصيلات الجهاز الميداني؟

ج: تتميز القنوات 0-3 بمقاومة اسمية قدرها 3.3 كيلو أوم لاستيعاب نبضات الإدخال العابرة السريعة، مما يتطلب إشارة ثابتة تبلغ 14-26.4 فولت تيار مستمر لتعريف حالة التشغيل. تستخدم القنوات 4 وما فوق مقاومة 2.7 كيلو أوم، مما يقلل من متطلبات جهد التشغيل الأدنى إلى 10 فولت تيار مستمر.

إرشادات التركيب الميداني

التركيب على قضبان DIN واللوحات: قم بتثبيت الوحدة على قضيب DIN مقاس 35 ملم أو قم بتركيبها مباشرة على لوحة خلفية باستخدام فتحات التركيب المدمجة. تأكد من التوجيه الرأسي للسماح بتدفق هواء الحمل الحراري الصحيح عبر فتحات تبريد الهيكل.
توصيلات مصدر الطاقة المتردد: قم بتوجيه خط طاقة 120/240 فولت تيار متردد مباشرة إلى نقاط التوصيل المحددة. استخدم سلكًا بمقياس مناسب ومصنف لأحمال 70 فولت أمبير وافرض الفصل بين خطوط إمداد التيار المتردد وإشارات الإدخال ذات الجهد المنخفض بالتيار المستمر.
فصل أسلاك الإدخال والإخراج: حافظ على الفصل الصارم بين مدخلات المجال 24 فولت تيار مستمر المصدر/الغاطس وخطوط التلامس المرحلي الداخلية لمنع التداخل الكهربائي أو اضطرابات الضوضاء المحفزة.
متطلبات التأريض: قم بإنشاء مسار أرضي منخفض المقاومة عن طريق توصيل طرف التأريض الوظيفي مباشرة بقضيب التأريض المركزي في لوحة التحكم قبل تنشيط الأنظمة الكهربائية الأساسية.
