1769-ECL ألن-برادلي Compact I/O صحيفة البيانات والدليل الفني

التوفر: 99 متوفر في المخزون

جهاز الإنهاء الطرفي للحافلة اليسرى من Allen-Bradley 1769-ECL Compact I/O تم تكوينه لمطابقة المعاوقة داخل منصات الإدخال/الإخراج المدمجة (Compact I/O)،...

رمز المنتج: 1769-ECL

Manufacturer: Allen Bradley
Product No.: 1769-ECL
Product Type: حافلات نهاية الخط
Product Origin: USA
Payment:T/T, Western Union
Weight: 60g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

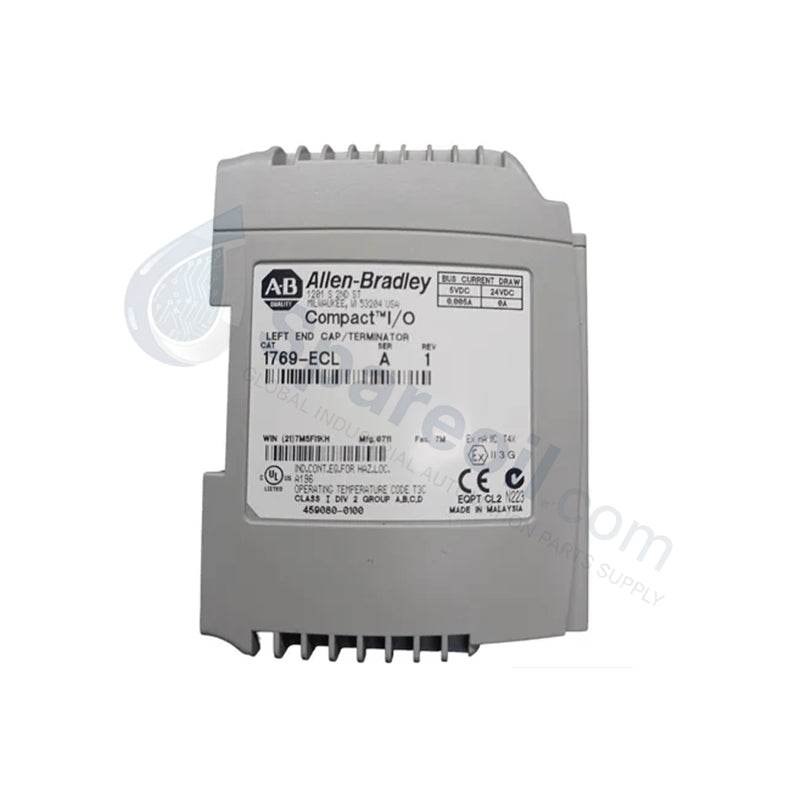

جهاز الإنهاء الطرفي للحافلة اليسرى من Allen-Bradley 1769-ECL Compact I/O

تم تكوينه لمطابقة المعاوقة داخل منصات الإدخال/الإخراج المدمجة (Compact I/O)، ويوفر جهاز Allen-Bradley 1769-ECL (غطاء النهاية اليسرى/جهاز الإنهاء الطرفي للحافلة 1769-ECL) تنفيذًا ماديًا/كهربائيًا مباشرًا. يتم تثبيت هذا المكون السلبي على الحافة اليسرى من مجموعة اللوحة الخلفية 1769 لإغلاق حلقة حافلة الاتصال 5 فولت تيار مستمر وقمع انعكاسات جهد الإشارة.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	1769-ECL
العلامة التجارية	Allen-Bradley
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.06 كجم (0.13 رطل)
الأبعاد	118 × 87 × 15 ملم (4.65 × 3.43 × 0.59 بوصة)
درجة حرارة التشغيل	من 0 إلى +60 درجة مئوية
استهلاك الطاقة	مكون سلبي (سحب تيار اللوحة الخلفية 0 مللي أمبير)
نوع المكون	غطاء النهاية اليسرى / جهاز الإنهاء الطرفي للحافلة
جهد حافلة اللوحة الخلفية	5 فولت تيار مستمر اسمي
الدائرة الداخلية	مقاومات إنهاء طرفي سلبية
مقاومة الاهتزاز	5 جرام عند 10 إلى 500 هرتز
صدمة التشغيل	30 جرام

اتصالات حافلة اللوحة الخلفية وتوسيع كثافة الإدخال/الإخراج

يعمل الجهاز كخط حدودي مادي وكهربائي لسرعة اتصال حافلة اللوحة الخلفية الأصلية. يحتوي على شبكة من مقاومات المطابقة السلبية التي تحافظ على معاوقة خط الإرسال عبر كامل نطاق بنك الإدخال/الإخراج. هذا الإنهاء الهيكلي مطلوب للسماح بنقل حزم البيانات المستقرة بين وحدة التحكم الأساسية والوحدات النمطية البعيدة، مما يضمن أن التوسع عالي الكثافة للإدخال/الإخراج لا يشوه أشكال موجات المنطق أو يولد إطارات خطأ شبكة محددة.

الأسئلة المتداولة

س: هل يمكن لبنك الإدخال/الإخراج CompactLogix 1769 أن يعمل بشكل موثوق إذا تم حذف 1769-ECL؟

ج: لا. يؤدي حذف جهاز الإنهاء الطرفي إلى ترك مسارات إشارة 5 فولت تيار مستمر الداخلية مفتوحة الأطراف، مما يتسبب في انعكاسات جهد عالية التردد. يؤدي هذا التدهور الكهربائي إلى سلوك إدخال/إخراج غير منتظم، أو تلف بيانات غير مصحح، أو تعثرات فورية لحالة "خطأ الحافلة" على المعالج الرئيسي.

س: هل يتطلب جهاز الإنهاء الطرفي للحافلة اليسرى هذا فحص توافق فلاش برنامج ثابت منفصل؟

ج: لا. لا يحتوي 1769-ECL على أشباه موصلات نشطة، أو معالجات دقيقة مدمجة، أو سجلات منطقية. يعمل بحتة كشبكة إلكترونية سلبية، مما يجعله مستقلاً تمامًا عن أي مراجعات لبرنامج ثابت لوحدة التحكم أو إصدارات برامج النظام.

إرشادات التركيب الميداني

قم بتمرير جهاز الإنهاء الطرفي مباشرة على الجانب الأيسر من وحدة التوسع الأخيرة أو واجهة مزود الطاقة حتى تتطابق مسارات المحاذاة الفيزيائية بالكامل.
ادفع ذراع الحافلة الميكانيكي المدمج بالكامل إلى الأمام في الوضع المقفل لتعشيق دبابيس موصل اللوحة الخلفية الداخلية.
لا تقم بتوصيل أسلاك المجال الخارجية، أو طاقة الحلقة، أو موصلات التأريض مباشرة بهذه الوحدة، حيث تعمل بدقة كغطاء حافلة داخلي.
تأكد من تركيب غطاء نهاية يمين 1769-ECR مطابق على الطرف المقابل للحامل المحلي لإكمال خط الأساس للإنهاء المزدوج الطرف.
