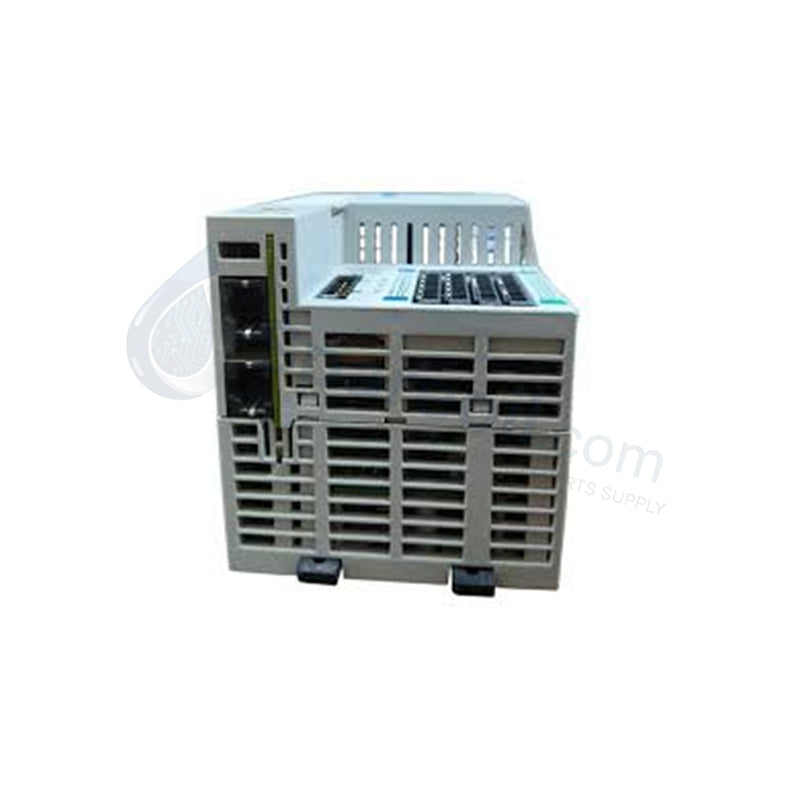

1769-L19ER-BB1B وحدة المعالجة المركزية Allen Bradley CompactLogix 5370

1769-L19ER-BB1B وحدة المعالجة المركزية Allen Bradley CompactLogix 5370 L1

التوفر: 99 متوفر في المخزون

نظرة عامة على المنتج يعمل Allen-Bradley 1769-L19ER-BB1B كوحدة تحكم أتمتة قابلة للبرمجة (PAC) عالية الكثافة ومتكاملة داخل عائلة CompactLogix 5370...

رمز المنتج: 1769-L19ER-BB1B

Manufacturer: Allen Bradley
Product No.: 1769-L19ER-BB1B
Product Type: ألين برادلي كومباكت لوجيكس
Product Origin: USA
Payment:T/T, Western Union
Weight: 1220g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

يعمل Allen-Bradley 1769-L19ER-BB1B كوحدة تحكم أتمتة قابلة للبرمجة (PAC) عالية الكثافة ومتكاملة داخل عائلة CompactLogix 5370 L1 من Rockwell Automation. تم تصميم هذه الوحدة خصيصًا لتبسيط البنى الصناعية صغيرة ومتوسطة الحجم، وهي تجمع بين محرك تحكم Logix متقدم، ومصدر طاقة تيار مستمر مدمج بجهد 24 فولت، وقاعدة مدمجة ثابتة تتكون من 16 مدخلًا رقميًا و16 مخرجًا رقميًا في غلاف واحد مدمج بعرض 100 مم. يوفر هذا الجهاز تحكمًا من الدرجة الأولى للأجهزة المحلية والأنظمة القائمة على الزلاقات دون الحاجة إلى تركيب مكونات منفصلة واسعة النطاق.

يتمثل أحد الإنجازات التقنية الأساسية لوحدة التحكم هذه في بنيتها الخالية تمامًا من البطاريات. يستخدم الجهاز مكثفات تخزين طاقة داخلية لا تحتاج إلى صيانة لتشغيل ساعة الوقت الفعلي (RTC) وتفريغ ذاكرة المستخدم المتطايرة تلقائيًا على بطاقة SD الرقمية الآمنة 1784-SD1 1GB المضمنة أثناء انقطاعات الطاقة غير المتوقعة.

نحن نوفر هذا المنتج حصريًا على أنه جديد 100٪ وأصلي ومغلف من المصنع داخل عبوته الرسمية لضمان صحة النظام على المدى الطويل، وتنفيذ الأجهزة الأصلية، والتحقق الكامل من المصنع.

المواصفات الفنية

يسجل الجدول أدناه المعلمات الكهربائية والذاكرة والمادية والشبكة الدقيقة لمعالج 1769-L19ER-BB1B. تستخدم جميع الإدخالات أحرف ASCII صارمة للحفاظ على توافق تام مع محركات التوثيق الخاصة بك.

المعلمة	تفاصيل المواصفات
الشركة المصنعة	Rockwell Automation / Allen-Bradley
رقم الكتالوج	1769-L19ER-BB1B
نوع وحدة التحكم	CompactLogix 5370 L1
ذاكرة المستخدم المتطايرة	1 ميغابايت
التخزين غير المتطاير	بطاقة رقمية آمنة بسعة 1 جيجابايت (تأتي مع 1784-SD1)
المدخلات الرقمية المدمجة	16 قناة (تيار مستمر 24 فولت اسمي)
المخرجات الرقمية المدمجة	16 قناة (تيار مستمر 24 فولت اسمي)
منافذ إيثرنت المدمجة	2 منفذ EtherNet/IP (10/100 ميجابت في الثانية)
توپولوجيات الشبكة المدعومة	حلقة مستوى الجهاز (DLR)، خطي، نجمي
الحد الأقصى لعقد EtherNet/IP	حتى 8 عقد
توسيع ناقل الإدخال/الإخراج المحلي	ما يصل إلى 6 وحدات باستخدام نظام 1734 POINT I/O
واجهة إعداد الأجهزة	1 منفذ USB 1.1 عالي السرعة للتكوين
مدخل مصدر الطاقة الداخلي	مدخل تيار مستمر 24 فولت اسمي
دعم برامج البرمجة	Studio 5000 Logix Designer / RSLogix 5000
حدود مهام التنفيذ	حد أقصى 32 مهمة (100 برنامج لكل مهمة)
عرض غلاف الوحدة	100 مم
نطاق درجة حرارة التشغيل	0 إلى 60 درجة مئوية
تقنية النسخ الاحتياطي للذاكرة	مكثفات تخزين الطاقة بدون صيانة (خالية من البطاريات)

المزايا الهندسية

تخزين طاقة المكثفات بدون صيانة: يقلل التكوين الخالي من البطاريات تكاليف الصيانة الوقائية إلى الصفر. تتعامل مكونات تخزين الطاقة المدمجة مع مهام الاحتفاظ بالذاكرة بشكل دائم، مما يلغي وقت توقف المصنع الناتج عادةً عن أعطال بطارية PLC المنخفضة واستبدال البطاريات يدويًا.
تحمل أخطاء شبكة DLR ذات المنفذ المزدوج: تدعم منافذ EtherNet/IP المزدوجة بشكل طبيعي طوبولوجيا حلقة مستوى الجهاز (DLR). تضيف هذه الطوبولوجيا تكرارًا للطبقة المادية إلى مخطط التحكم في الجهاز، مما يسمح للشبكة بالحفاظ على تدفقات بيانات ثابتة حتى إذا انقطع كابل إيثرنت أو سقطت عقدة واحدة من الحلقة.
قابلية التوسع المحلية 1734 POINT I/O: بينما تحمل الوحدة 32 نقطة رقمية مدمجة لتوصيل الأجهزة الفوري، يسمح ناقل التوسع السفلي للمهندسين بتوصيل ما يصل إلى ست وحدات 1734 POINT I/O مباشرة على الجانب الأيمن من وحدة التحكم. تتيح هذه الواجهة سهولة تخصيص النظام باستخدام بطاقات تناظرية أو RTD أو حرارية متخصصة.
بيئة تحكم موحدة: يتم برمجة 1769-L19ER-BB1B عبر برنامج Studio 5000 Logix Designer أو RSLogix 5000 القياسي. يمنح هذا المطورين إمكانية الوصول إلى مجموعات التعليمات وهياكل الوسوم وأنواع البيانات المتطابقة المستخدمة في منصات ControlLogix للخدمة الشاقة، مما يضغط بشكل كبير على تكاليف الهندسة البرمجية.

الأسئلة الشائعة

هل هذه الوحدة 1769-L19ER-BB1B مكون جديد تمامًا أم إصلاح فائض؟
نقدم وحدة التحكم هذه حصريًا كمنتج Allen-Bradley جديد 100٪ وأصلي. يتم شحنها في صندوقها الأصلي غير المفتوح من المصنع للتحقق من حصولك على حالة المكون الأصلي والأجهزة الداخلية الجديدة من المصنع.
هل تستخدم وحدة التحكم L1 هذه وحدات 1769 Compact I/O القياسية للتوسع المحلي؟
لا. على عكس معالجات L2 أو L3 CompactLogix، تستفيد سلسلة L1 (بما في ذلك 1769-L19ER-BB1B) من خط 1734 POINT I/O فائق الصغر لتوسيع الهيكل المحلي. تقبل ما يصل إلى ست وحدات 1734 مثبتة مباشرة على ناقل التوسع المدمج بها.
ماذا يحدث لبيانات العملية الجارية الخاصة بي عندما ينقطع مصدر التيار المستمر بجهد 24 فولت؟
بمجرد حدوث انقطاع في الطاقة، تحافظ دائرة المكثف الداخلية على تشغيل المعالج لفترة كافية فقط لتفريغ جميع العلامات النشطة وملفات حالة النظام إلى تخزين غير متطاير على بطاقة SD المرفقة 1784-SD1 1GB، مما يحافظ على بياناتك دون الحاجة إلى بطارية متصلة.
هل يمكنني استخدام منفذ USB الأمامي المدمج لاتصالات HMI كاملة في وقت التشغيل؟
لا. صممت Rockwell Automation منفذ USB 1.1 المدمج خصيصًا لتعيين عنوان IP الأولي وتحديث البرامج الثابتة وعمليات التحميل أو التنزيل التشخيصية السريعة. يجب عليك تنفيذ اتصالات HMI وشبكة المؤسسة القياسية في وقت التشغيل عبر منافذ EtherNet/IP المزدوجة.
