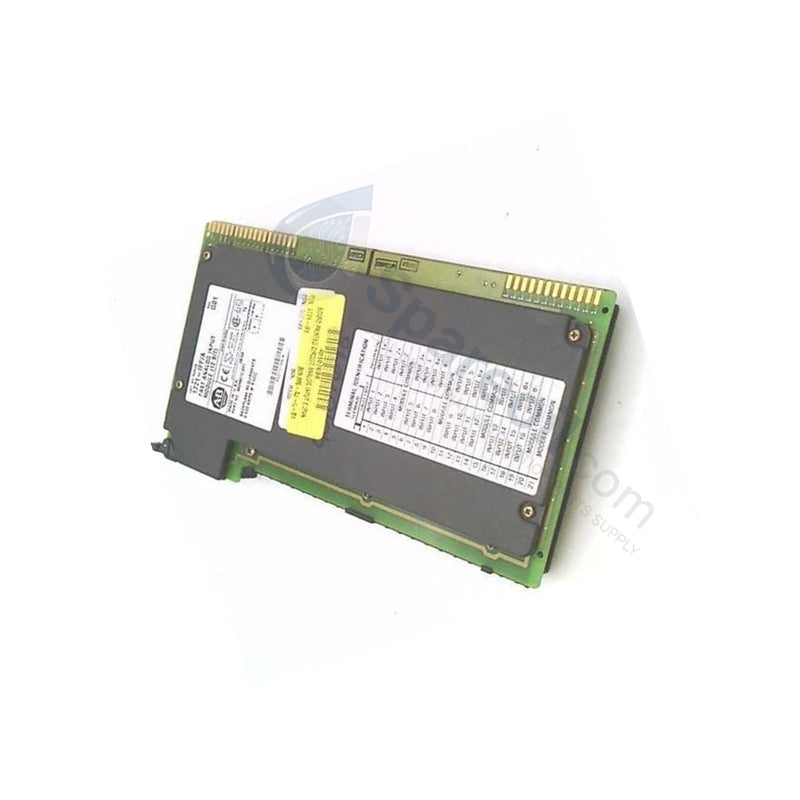

1771-IFF وحدة تحكم Allen-Bradley PLC-5 | مخزون جديد وأصلي

التوفر: 20 متوفر في المخزون

وحدة الإدخال التناظري Allen-Bradley 1771-IFF PLC-5 تعمل الوحدة Allen-Bradley 1771-IFF، والمفهرسة أيضًا باسم وحدة الإدخال التناظري 1771-IFF، كمكون أجهزة مخصص...

رمز المنتج: 1771-IFF

Manufacturer: Allen Bradley
Product No.: 1771-IFF
Product Type: وحدات الإدخال التناظرية
Product Origin: USA
Payment:T/T, Western Union
Weight: 540g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإدخال التناظري Allen-Bradley 1771-IFF PLC-5

تعمل الوحدة Allen-Bradley 1771-IFF، والمفهرسة أيضًا باسم وحدة الإدخال التناظري 1771-IFF، كمكون أجهزة مخصص لاكتساب الإشارات التناظرية ضمن منصات هيكل Allen-Bradley PLC-5. تنفذ الوحدة إجراءات رقمنة الجهد الفعلي ومعلمات التيار عبر قنوات محددة بالبرمجيات، وتستوعب إما 8 مدخلات تفاضلية أو 16 مدخلًا أحادي الطرف. تحول الأجهزة متغيرات العملية التناظرية إلى دقة 12 بت بالإضافة إلى علامة، وتوجه المتغيرات الرقمية عبر اللوحة الخلفية لهيكل المعالجة المركزي باستخدام أنماط قياس ثنائية طبيعية أو BCD لتسهيل حسابات المنطق في الوقت الفعلي.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	1771-IFF (بدائل: 96208077, 96208087)
العلامة التجارية	Allen-Bradley
المنشأ	الولايات المتحدة
الوزن	1.19 رطل (0.54 كجم)
الأبعاد	أبعاد وحدة الإدخال/الإخراج القياسية 1771 ذات الفتحة الواحدة
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	750 مللي أمبير عند 5 فولت تيار مستمر (سحب تيار اللوحة الخلفية)
تكوين الإدخال	8 قنوات تفاضلية قابلة للتحديد أو 16 قناة أحادية الطرف قابلة للتحديد
نطاقات الجهد	0-5 فولت تيار مستمر، 1-5 فولت تيار مستمر، +/- 5 فولت تيار مستمر، +/- 10 فولت تيار مستمر
نطاقات التيار	4-20 مللي أمبير، 0-20 مللي أمبير، +/- 20 مللي أمبير
الدقة	12 بت + علامة
وقت تحديث القناة	5 مللي ثانية لـ 8 قنوات؛ 10 مللي ثانية لـ 16 قناة
الطاقة الخارجية المطلوبة	لا (مشتقة من اللوحة الخلفية للهيكل)
إنهاء ذراع الأسلاك	1771-WG
طبقة حماية	طلاء متوافق مطبق من المصنع

شبكات Profinet / EtherNet/IP الحتمية وتوسيع كثافة الإدخال/الإخراج

ضمن البنى القديمة الموزعة، تندمج حلقات المعالجة التناظرية التي تديرها هذه الوحدة في شبكات الإشراف الحديثة عبر روابط تسلسلية إلى إيثرنت أو أطر محول إدخال/إخراج عن بُعد. يوجه هذا التكوين بيانات العملية الرقمية عبر شبكات Profinet / EtherNet/IP الحتمية إلى محركات المنطق المركزية. تحدد تكوينات معالجة القنوات المحلية مقاييس توسيع كثافة الإدخال/الإخراج الكلية، وتوازن بين تأخيرات المسح (تسلسلات التحديث 5 مللي ثانية أو 10 مللي ثانية) مقابل توبولوجيا الأسلاك الفعلية لمنع تدهور سرعة الاتصال بحافلة اللوحة الخلفية عبر النقاط البعيدة عالية الكثافة.

الأسئلة المتكررة

س: هل تدعم وحدة 1771-IFF عمليات التبديل السريع عبر الإنترنت داخل هيكل PLC-5؟

ج: لا. تتطلب بنية هيكل الإدخال/الإخراج 1771 أن يتم فصل الطاقة عن اللوحة الخلفية للنظام أثناء إخراج أو إدخال الوحدات الفعلية. قد تؤدي محاولة التبديل السريع للأجهزة إلى حدوث قوس كهربائي يمكن أن يتلف موصلات اللوحة الخلفية المطلية بالذهب ويعطل اتصالات الإدخال/الإخراج المجاورة.

س: كيف يتم ضبط دقة تحديث القناة القصوى بين 5 مللي ثانية و 10 مللي ثانية؟

ج: يرتبط تردد مسح القناة مباشرة بوضع توصيل تكوين الإدخال. يؤدي ضبط معلمات الوحدة الداخلية على 8 قنوات تفاضلية إلى تحديد مسار المعدد إلى تكرار مسح 5 مللي ثانية، بينما يؤدي اختيار 16 قناة أحادية الطرف إلى تغيير حلقة مصفوفة المعالجة إلى دورة 10 مللي ثانية.

إرشادات التركيب الميداني

فصل الطاقة عن الهيكل: أوقف تشغيل مصدر الطاقة الرئيسي الذي يغذي هيكل الإدخال/الإخراج 1771 قبل تركيب أو إزالة الوحدة. استخدم مقياسًا رقميًا متعددًا للتأكد من عدم وجود جهد متبقٍ على فتحة اللوحة الخلفية.
إدخال ذراع الأسلاك: قم بتركيب ذراع الأسلاك 1771-WG على أشرطة محورية الهيكل. قم بإجراء جميع عمليات الإنهاء المادية على شريط الأطراف قبل تثبيت الوحدة في مكانها، مما يمنع التوتر الميكانيكي على أطراف الدائرة المتكاملة.
تأريض درع كابل الإشارة: قم بإنهاء دروع كابل الإشارة التناظري بشكل صريح عند قضيب التأريض المخصص داخل الغلاف. لا تقم بتأريض طرفي درع كابل الإشارة لتجنب إنشاء حلقات أرضية تقلل من أداء محول الإشارة التناظرية إلى الرقمية بدقة 12 بت.
فصل توجيه الجهد المنخفض: قم بتجميع وتأمين جميع كابلات 4-20 مللي أمبير وكابلات الجهد المنخفض الواردة بشكل منفصل عن أي خطوط محركات تيار متردد عالية الجهد أو أسلاك تحكم منفصلة داخل قنوات اللوحة لقمع التداخل الكهرومغناطيسي المستحث.
