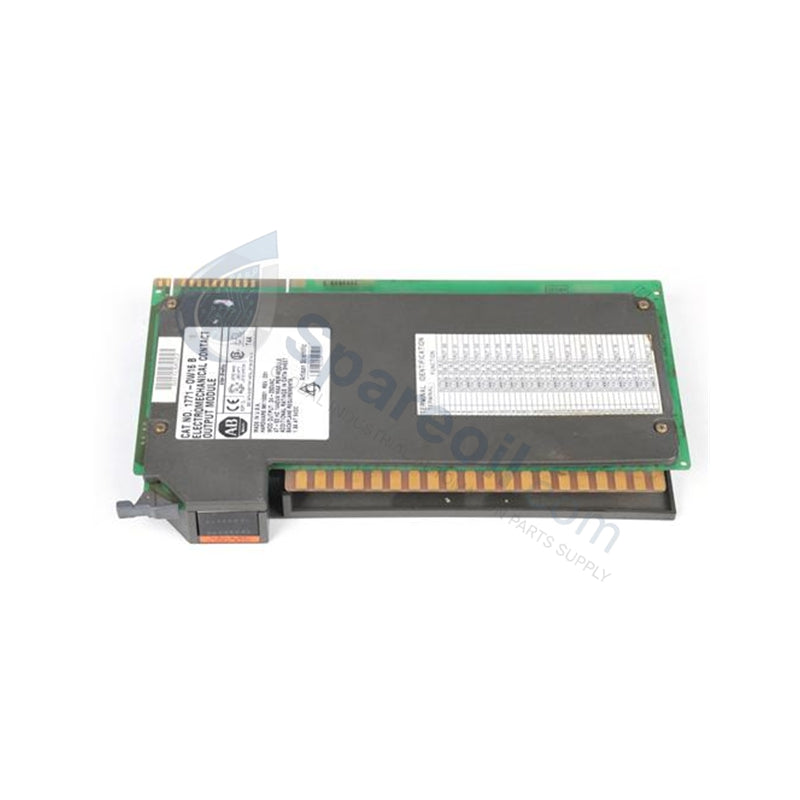

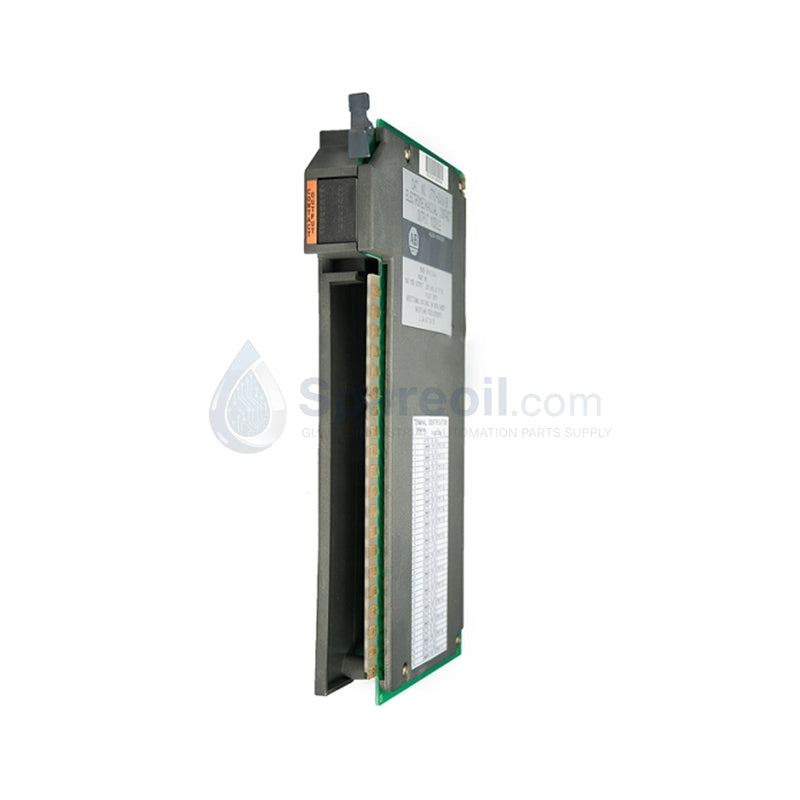

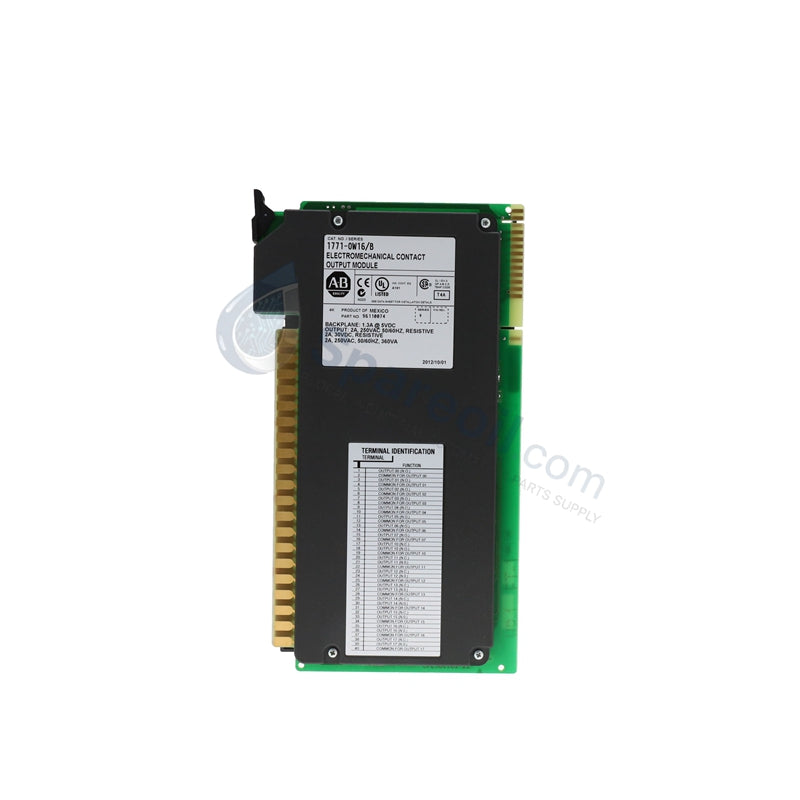

وحدة مخرج مرحل 1771-OW16 من ألن-برادلي | مخزون جديد وأصلي

وحدة مخرج مرحل 1771-OW16 من ألن-برادلي | مخزون جديد وأصلي

التوفر: 20 متوفر في المخزون

وحدة الإخراج الكهروميكانيكية ذات التلامس من Allen-Bradley 1771-OW16 PLC 5 تم تكوين Allen-Bradley 1771-OW16/B (وحدة إخراج التلامس الرقمية 1771-OW16) لتنفيذ...

رمز المنتج: 1771-OW16

Manufacturer: Allen Bradley
Product No.: 1771-OW16
Product Type: بطاقات الإدخال/الإخراج الرقمية
Product Origin: USA
Payment:T/T, Western Union
Weight: 910g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإخراج الكهروميكانيكية ذات التلامس من Allen-Bradley 1771-OW16 PLC 5

تم تكوين Allen-Bradley 1771-OW16/B (وحدة إخراج التلامس الرقمية 1771-OW16) لتنفيذ حلقات التبديل المنفصلة عبر مجموعات هيكل الإدخال/الإخراج 1771، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

مواصفات الأجهزة

المعلمة	المواصفات
الطراز	1771-OW16/B
العلامة التجارية	Allen-Bradley
الأصل	الولايات المتحدة
الوزن	2.00 رطل (0.91 كجم)
الأبعاد	عامل شكل وحدة قياسية ذات فتحة واحدة 1771
درجة حرارة التشغيل	من 0 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة	سحب التيار من اللوحة الخلفية: 1300 مللي أمبير عند 5 فولت تيار مستمر
عدد المخارج	16 نقطة تلامس
تكوين التلامس	8 مفتوحة عادةً (N.O.) و 8 قابلة للتحديد
جهد التشغيل المتردد	24 إلى 250 فولت تيار متردد (50/60 هرتز)
جهد التشغيل المستمر	24 إلى 150 فولت تيار مستمر
التيار المستمر لكل وحدة	2 أمبير (80 وات تيار مستمر كحد أقصى، 500 فولت أمبير تيار متردد كحد أقصى)
جهد العزل	1500 فولت تيار متردد
عمر التلامس	300,000 عملية كحد أدنى
حماية الدائرة	طلاء متوافق
إنهاء ذراع التوصيل	1771-WN

شبكات Profinet / EtherNet/IP حتمية وتوسيع كثافة الإدخال/الإخراج

تنفذ Allen-Bradley 1771-OW16/B حزم الأوامر المعالجة عبر طبقات التحكم الحديثة، بما في ذلك الجسور المكونة لشبكات Profinet / EtherNet/IP الحتمية. يوفر هيكل التتابع الميكانيكي عزلًا كاملًا من قناة إلى قناة، مما يمنع تسرب التيار إلى أحمال الحقل. مع زيادة عدد المخارج أثناء توسيع النظام، يتطلب حمل التيار الخلفي للوحة الخلفية البالغ 1300 مللي أمبير مراقبة صارمة لميزانية طاقة الهيكل لمنع انخفاض الجهد. يحمي الطلاء المتوافق المتكامل المسارات الداخلية من الجسيمات الموصلة المحمولة جوًا، مما يحافظ على استقرار نقل البيانات عبر اللوحات الخلفية القديمة.

الأسئلة المتداولة

س: كيف يتم تغيير سلوك التلامس لنقاط الإخراج الثماني القابلة للتحديد؟

ج: يتم التعامل مع تكوين نقاط التلامس الثماني القابلة للتحديد عبر وصلات توصيل داخلية للأجهزة على لوحة دائرة الوحدة قبل إدخال الفتحة. يمكن تعيين هذه لإنشاء حالات أساسية إما مفتوحة عادةً (N.O.) أو مغلقة عادةً (N.C.).

س: ما هي قيود الكمون عند إسقاط أوامر التلامس للوحدة؟

ج: تسبب عملية المبدل الميكانيكي تأخيرًا ماديًا متأصلًا. يتطابق التأخير النموذجي لإيقاف الإشارة مع 45 مللي ثانية (+/- 15 مللي ثانية) على أحمال التيار المتردد و 50 مللي ثانية على أحمال التيار المستمر، مع مدة ارتداد تلامس متوقعة تبلغ 4 مللي ثانية.

س: هل يمكن تبديل هذه الوحدة بسرعة بينما يكون هيكل PLC-5 يقوم بالمسح بنشاط؟

ج: لا. لا تدعم بنية 1771 استبدال الوحدة تحت طاقة اللوحة الخلفية. يجب إلغاء تنشيط مصدر الطاقة الرئيسي للهيكل قبل الاستخراج أو الإدخال لمنع حدوث اضطرابات منطقية أو قوس كهربائي عالي الجهد عبر موصلات اللوحة الخلفية المطلية بالذهب.

إرشادات التركيب الميداني

التعشيق والتثبيت في الهيكل: قم بتوجيه لوحة الدوائر بدقة إلى مسارات الفتحات في 1771-A1B حتى A4B أو الهياكل اللاحقة. اضغط على قفل الهيكل بقوة فوق الحافة العلوية للوحة واجهة الوحدة لتأسيس اتصال ناقل لوحة خلفية مستمر.
محاذاة ذراع التوصيل: قم بإنهاء جميع الموصلات الميدانية بذراع التوصيل 1771-WN. قم بتدوير ذراع التوصيل لأسفل على الحافة الأمامية للوحدة حتى يستقر لسان القفل الميكانيكي بإحكام في مكانه، مما يضمن محاذاة تلامس كهربائي متناسقة.
تكامل قمع الحث: بالنسبة للمحركات الحثية عالية التحمل أو الملفات اللولبية أو ملفات الصمامات، قم بتركيب شبكة RC snubber خارجية مباشرة عبر أطراف الجهاز الميداني لامتصاص عابرات الجهد وتعظيم عمر التلامس الميكانيكي البالغ 300,000 دورة.
فصل توجيه الموصلات: افصل جميع أسلاك المجال عالية الجهد داخل مجاري الأسلاك. حافظ على فصل خطوط طاقة التيار المتردد ماديًا عن كابلات الاتصال منخفضة الجهد لمنع اقتران كهرومغناطيسي من إفساد كتل المعالج المجاورة.
