أنظمة السلامة HIMA H4135A HIMatrix تعمل الوحدة HIMA H4135A، المصنفة أيضًا كـ H4135A وحدة ترحيل متعلقة بالسلامة، كمكون أجهزة مخصص...

رمز المنتج: H4135A

Manufacturer: HIMA
Product No.: H4135A
Product Type: وحدات التحكم في السلامة
Product Origin: Germany
Payment:T/T, Western Union
Weight: 80g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

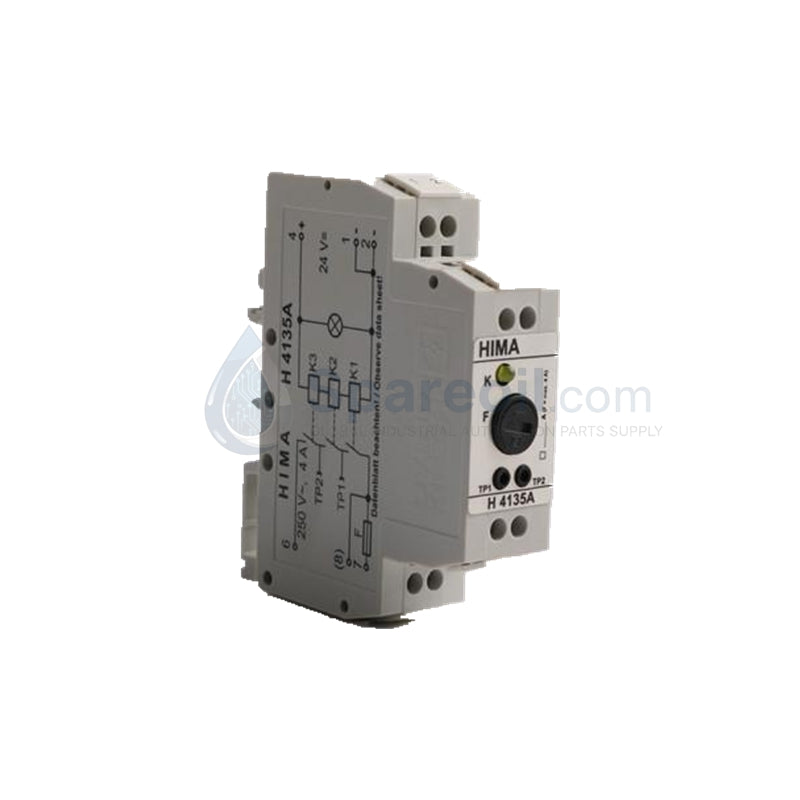

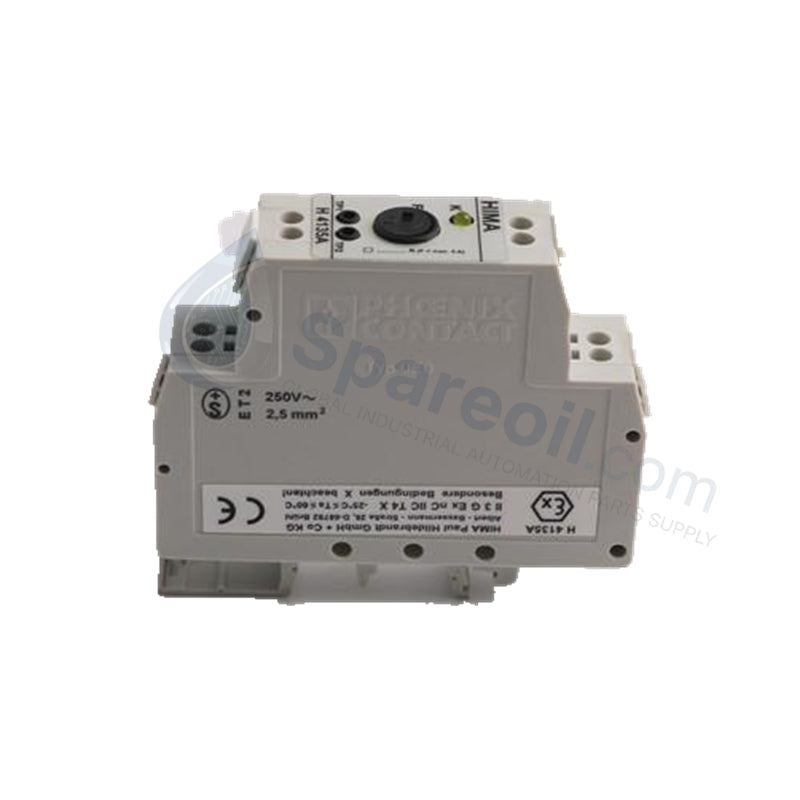

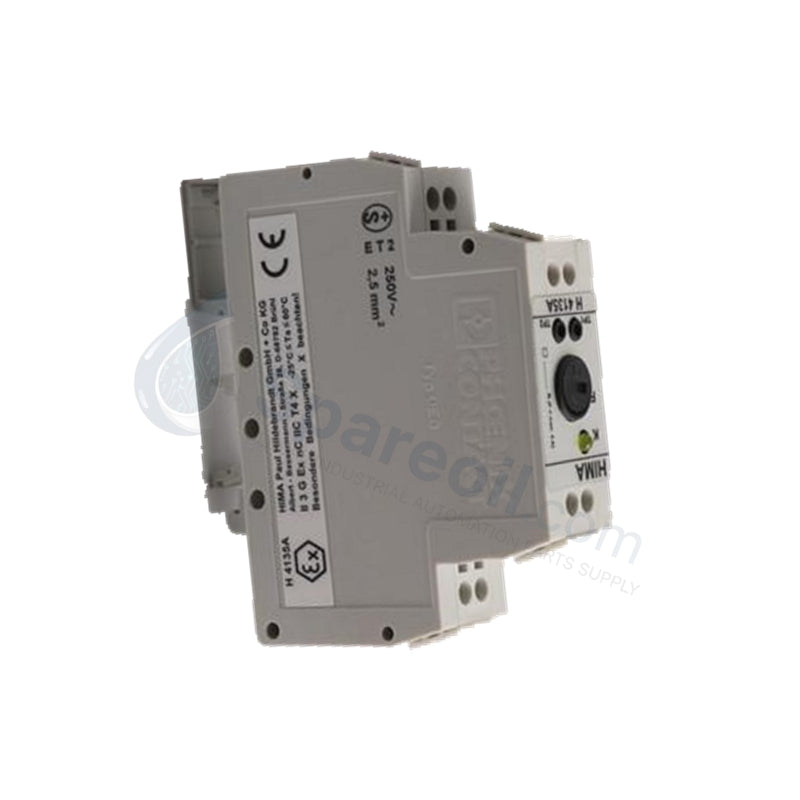

أنظمة السلامة HIMA H4135A HIMatrix

تعمل الوحدة HIMA H4135A، المصنفة أيضًا كـ H4135A وحدة ترحيل متعلقة بالسلامة، كمكون أجهزة مخصص للدوائر المتعلقة بالسلامة ضمن منصات أنظمة السلامة HIMatrix.

المواصفات الفنية للأجهزة

المعلمة	المواصفة
النموذج	H4135A
العلامة التجارية	HIMA
الأصل	ألمانيا
نوع الوحدة	وحدة ترحيل متعلقة بالسلامة (مضخم ترحيل)
تصنيف الإدخال	24 فولت تيار مستمر (-15% إلى +20%)، 40 مللي أمبير كحد أقصى
نوع الإخراج	ملامس NO (مفتوح عادة) عائم
وقت التبديل	8 مللي ثانية
وقت إعادة الضبط	6 مللي ثانية
مقطع السلك	2.5 مم2 (AWG 14) كحد أقصى لأسلاك التوصيل
توافق النظام	RC1 إلى RC6 وفقًا للمواصفة DIN V 19250 / 01.89
درجة حرارة التشغيل	-25 إلى +60 درجة مئوية
فئة الحماية	IP20 وفقًا للمواصفة DIN 40050
استهلاك الطاقة	1 واط نموذجي
الأبعاد	70.5 × 80 × 20 ملم
الوزن	0.08 كجم

شهادة SIL3 وتنفيذ حالة الفشل الآمن

يلبي H4135A معايير المتطلبات الصارمة للسلامة الوظيفية، مما يضمن مسارًا للبنية التحتية قادرًا على تحقيق شهادة SIL3 وتنفيذ حالة الفشل الآمن. يعمل كـمضخم ترحيل يعتمد على الأجهزة، ويفرض الوحدة معيار سلامة "إزالة الطاقة للتعطيل" للتعامل مع إشارات التعشيق حتى معلمات فئة المتطلبات RC1...RC6. يفصل العزل الغلفاني المتكامل حد إدخال المنطق منخفض التيار عن ملامسات الحقل NO العائمة، مما يحد من الأعطال العابرة ويتحقق من تنفيذ حلقة الأجهزة الآمنة المحلية بموجب معايير الإغلاق الحرجة.

الأسئلة المتكررة

س: ما هي الحالة المادية التي تتخذها ملامسات الإخراج عند إزالة طاقة الإدخال التحكمية من H4135A؟

ج: تنفذ الوحدة تسلسل "إزالة الطاقة للتعطيل"، مما يؤدي إلى فتح ملامسات NO (عادة مفتوحة) العائمة تلقائيًا وعزل الحلقات الميدانية المتصلة.

س: هل يتأثر الأداء الهيكلي إذا تم تركيب الوحدة رأسيًا بدلاً من أفقيًا؟

ج: لا. يسمح التصميم المادي بتوجيهات تركيب أفقية أو رأسية على قضبان DIN القياسية دون تعديل توقيت التنفيذ أو طلب هوامش تجميع حرارية.

س: هل يمكن لهذه الوحدة التعامل مع تطبيقات الحقل عالية الاهتزاز دون تدهور المحطات الطرفية؟

ج: نعم، بشرط أن تستخدم توصيلات الأسلاك أقصى مقطع عرضي للسلك يصل إلى 2.5 مم2 (AWG 14) وأن يتم تثبيتها لمنع الشد الميكانيكي عبر حدود غلاف الترحيل الداخلي.

إرشادات التركيب الميداني

استقرار سكة التركيب: قم بتثبيت حاوية الطرف المدمجة على سكة DIN قياسية (DIN 32 مم) أو ملف تعريف C. تأكد من أن الألسنة القفلية تتصل بالسكة بإحكام لتجنب التفكك الهيكلي.
قيود توصيل الأسلاك: قم بتوصيل جميع التوصيلات باستخدام سلك نحاسي مجدول بحد أقصى مقطع عرضي 2.5 مم2 (AWG 14). قم بتجريد العزل بالتساوي لتجنب أجزاء الموصل المكشوفة.
بروتوكولات حماية الاتصال: قم بتوجيه حلقات طاقة الملف الحثي 24 فولت تيار مستمر في مسار منفصل ومعزول عن كابلات اتصالات البيانات للتخفيف من الحث الكهرومغناطيسي.
حدود الحاوية البيئية: قم بتركيب حاوية IP20 داخل لوحة كهربائية صناعية خالية من الغبار والرطوبة للحفاظ على العمليات عبر نطاق درجة الحرارة من -25 إلى +60 درجة مئوية.
