1771-P6S B وحدة تزويد الطاقة من ألن برادلي | ورقة البيانات والدليل الف

1771-P6S B وحدة تزويد الطاقة من ألن برادلي | ورقة البيانات والدليل الفني

التوفر: 20 متوفر في المخزون

وحدة تزويد الطاقة بنظام الإدخال/الإخراج 1771 PLC-5 من ألن برادلي 1771-P6S B تعمل وحدة تزويد الطاقة ألن برادلي 1771-P6S B،...

رمز المنتج: 1771-P6S B

Manufacturer: Allen Bradley
Product No.: 1771-P6S B
Product Type: وحدات تزويد الطاقة
Product Origin: USA
Payment:T/T, Western Union
Weight: 850g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

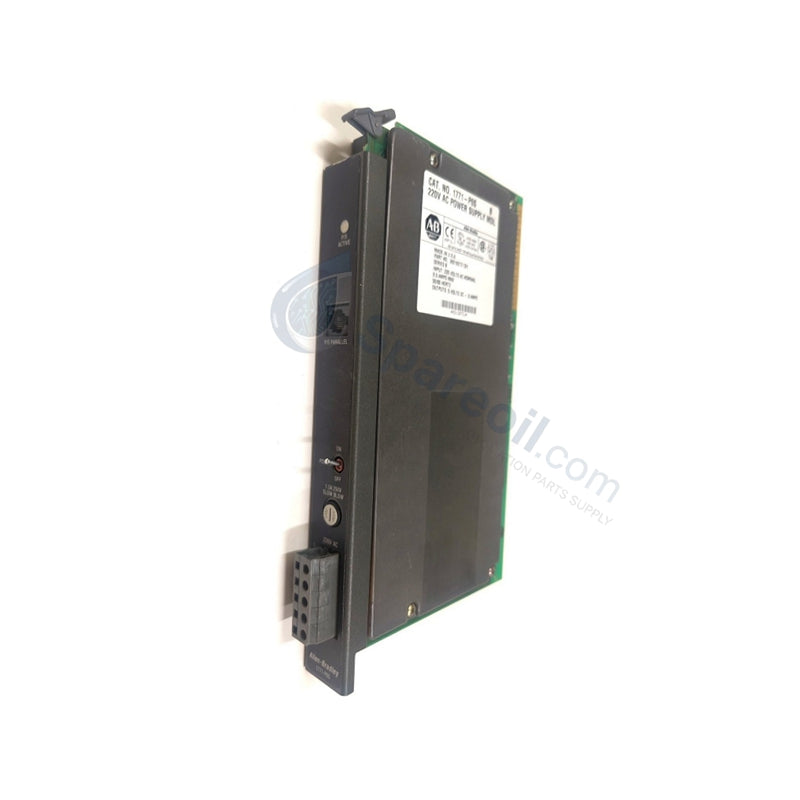

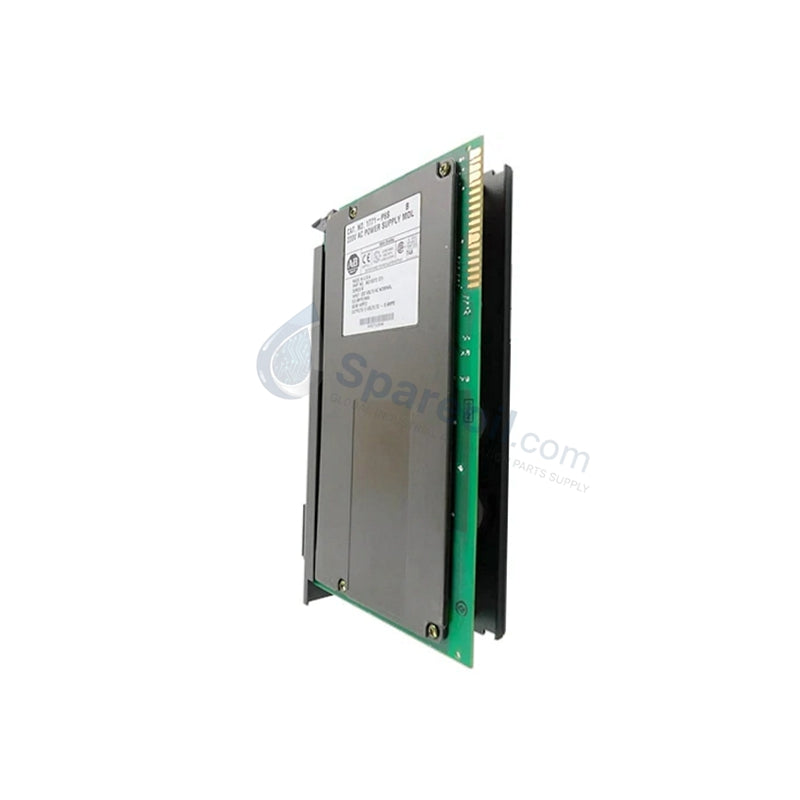

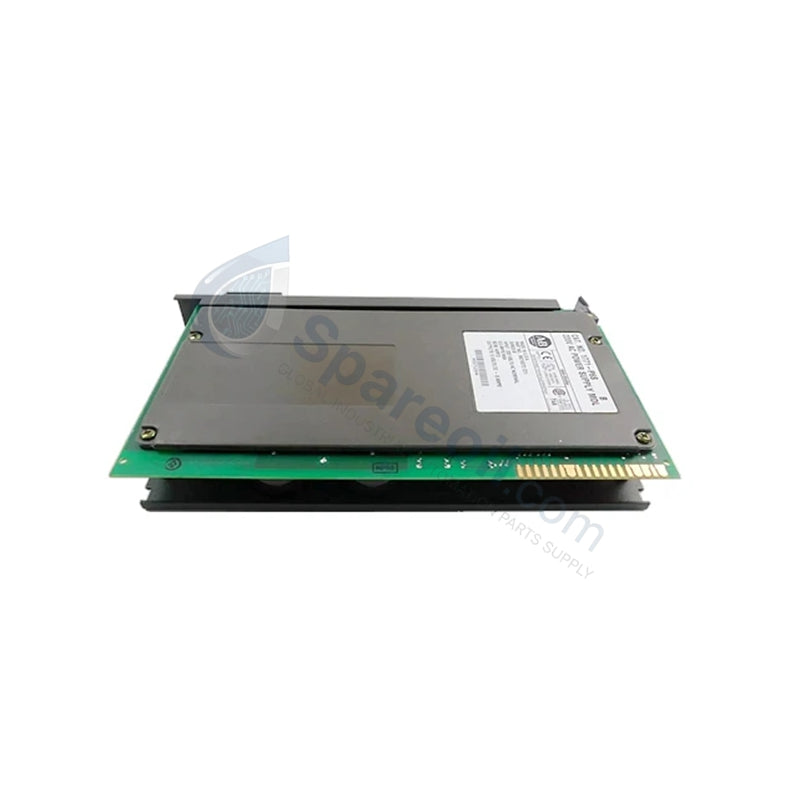

وحدة تزويد الطاقة بنظام الإدخال/الإخراج 1771 PLC-5 من ألن برادلي 1771-P6S B

تعمل وحدة تزويد الطاقة ألن برادلي 1771-P6S B، المصنفة أيضًا باسم 1771-P6S، كمكون مادي مخصص لتحويل مدخلات التيار المتردد إلى طاقة تيار مباشر منظمة للوحة الخلفية ضمن منصات نظام الإدخال/الإخراج 1771 PLC-5.

مواصفات الجهاز

المعلمة	المواصفات
الموديل	1771-P6S B
العلامة التجارية	ألن برادلي
الأصل	الولايات المتحدة
نوع الوحدة	وحدة تزويد طاقة مساعدة
الجهد الكهربائي المدخل الاسمي	220 فولت تيار متردد
نطاق الجهد الكهربائي المدخل	194-264 فولت تيار متردد
تردد الإدخال	47-63 هرتز
الحد الأقصى لطاقة الإدخال الحقيقية	56 واط
الحد الأقصى لطاقة الإدخال الظاهرة	89 فولت أمبير
الحد الأقصى لحمل المحول	140 فولت أمبير
الجهد الكهربائي الخارج	+5 فولت تيار مستمر منظم
تيار خرج اللوحة الخلفية	8 أمبير
حماية الصمامات	1.5 أمبير، 250 فولت، بطيء الانصهار
متطلبات الكابلات	كابل التوصيل المتوازي 1771-CT
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	56 واط
الأبعاد	178 × 50 × 180 ملم
الوزن	0.85 كجم (1.88 رطل)

شبكات Profinet / EtherNet/IP الحتمية وتوسيع كثافة الإدخال/الإخراج

يوفر 1771-P6S B تيار خرج للوحة الخلفية منظمًا بقدرة 8 أمبير عند 5 فولت تيار مستمر للحفاظ على حدود الطاقة النظامية أثناء توسيع كثافة الإدخال/الإخراج بشكل كبير. يعد هيكل التزويد المساعد هذا حاسمًا عند نشر وحدات اتصال كثيفة الاستهلاك للطاقة والتي تتصل بشبكات Profinet أو EtherNet/IP الحتمية. يمنع التوزيع الصحيح لسكة 5 فولت تيار مستمر انخفاض الجهد الموضعي عبر قنوات فتحات الهيكل 1771، مما يحافظ على السلامة التشغيلية وسرعة تنفيذ ناقل اللوحة الخلفية.

أسئلة مكررة

س: ما هو الغرض من توصيل الكابل 1771-CT على 1771-P6S B؟

ج: يستخدم الكابل 1771-CT لإنشاء اتصال مباشر بين الوحدات القابلة للموازاة (مثل -P6S، -LWP، -LZP، و -LXP) للسماح بتكوينات مزدوجة التزويد داخل هيكل 1771 واحد لزيادة سعة تيار اللوحة الخلفية.

س: ماذا يحدث إذا انخفض الجهد الكهربائي الاسمي للتيار المتردد عن عتبة 194 فولت تيار متردد؟

ج: تكتشف الدوائر الداخلية للمراقبة بالوحدة حالة الجهد المنخفض وتولد إشارة إغلاق لحماية سلامة ذاكرة المعالج من التلف قبل انهيار جهد اللوحة الخلفية.

س: هل يتم دعم التبديل السريع لوحدة 1771-P6S B داخل هيكل 1771 يعمل؟

ج: لا. يجب إيقاف تشغيل اللوحة الخلفية للهيكل بالكامل قبل إزالة أو إدخال الوحدة. تجاهل هذه القاعدة يعرض لخطر حدوث تلف ناتج عن التفريغ الكهروستاتيكي وأخطاء في الذاكرة عبر معالج PLC-5 النشط.

إرشادات التثبيت الميداني

قيود توافق الهيكل: قم بتثبيت وحدة 1771-P6S B في فتحة إدخال/إخراج قياسية واحدة. بالنسبة لتصميمات الهيكل 1771 الأقدم، راجع قيود موقع الفتحة لضمان المحاذاة الميكانيكية والتكامل الصحيح لناقل اللوحة الخلفية.
التوصيل المتوازي: عند ربط وحدتي تزويد طاقة بالتوازي، استخدم واجهة الكابلات المعتمدة 1771-CT فقط. لا تقم بتوصيل الكتل الطرفية باستخدام أسلاك توصيل خارجية منفصلة.
معلمات استبدال الصمامات: استبدل الصمامات المنصهرة فقط بصمامات بطيئة الانصهار 1.5 أمبير، 250 فولت مطابقة لمواصفات المصنع. أوقف تشغيل جميع مصادر طاقة التيار المتردد قبل إزالة حامل الصمام.
تقليل التفريغ الكهروستاتيكي: حافظ على بروتوكولات التعامل القياسية مع التفريغ الكهروستاتيكي. احتفظ بالمكون داخل عبوته الواقية من الكهرباء الساكنة حتى لحظة التركيب الفعلي داخل الهيكل.
