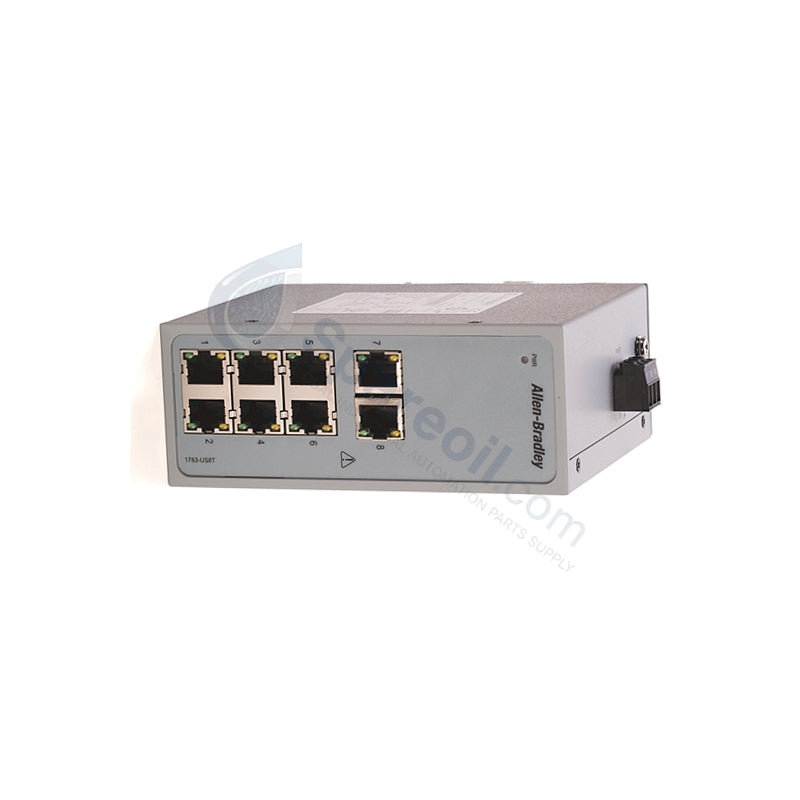

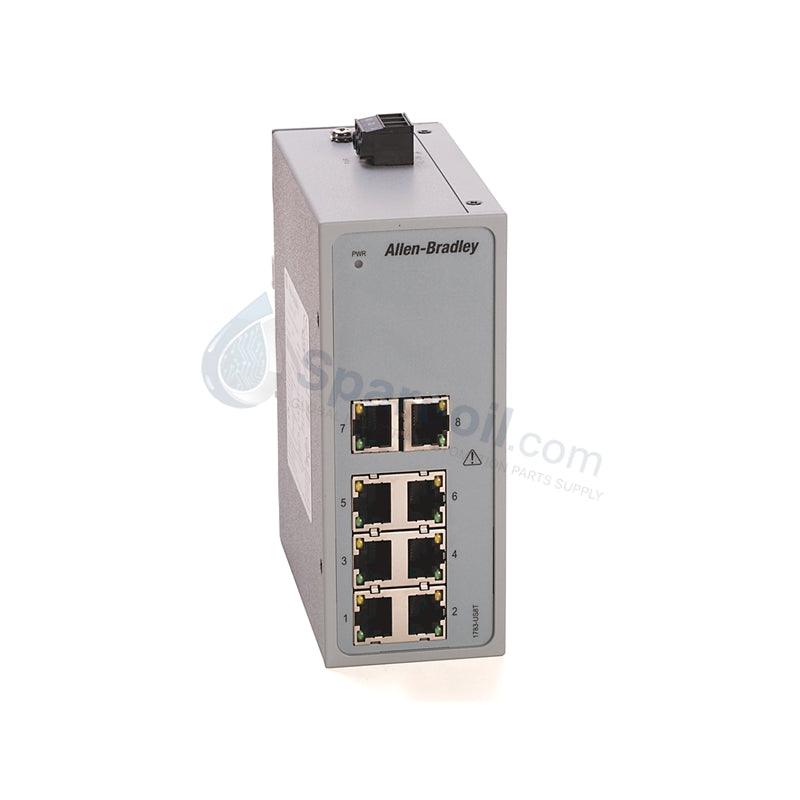

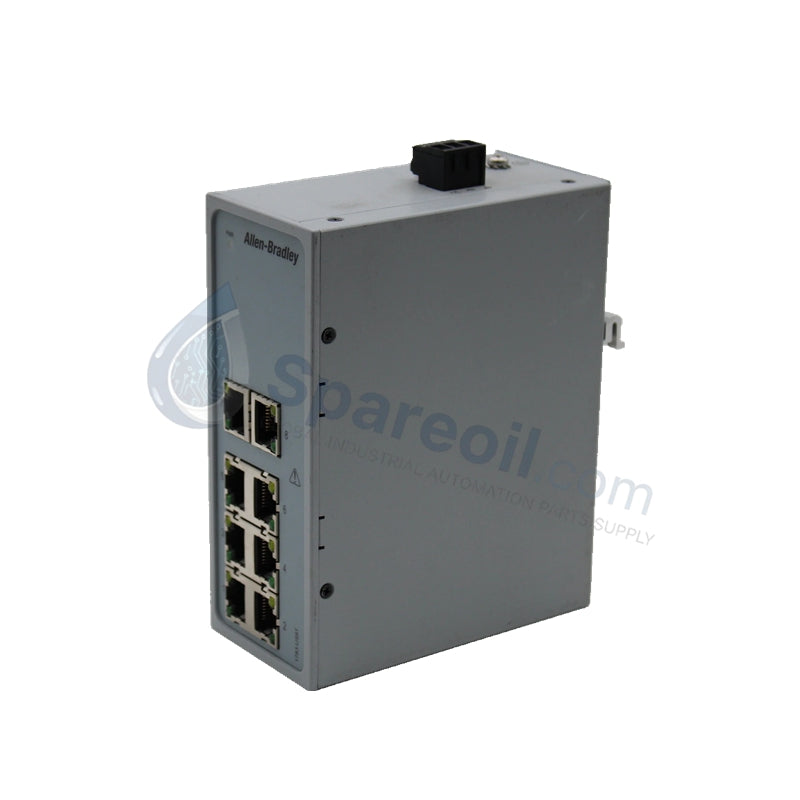

مفتاح غير مُدار من Allen-Bradley طراز 1783-US8T | جديد ومخزون أصلي

مفتاح غير مُدار من Allen-Bradley طراز 1783-US8T | جديد ومخزون أصلي

التوفر: 20 متوفر في المخزون

محول غير مُدار Allen-Bradley 1783-US8T Stratix 2000 يعمل Allen-Bradley 1783-US8T، والمُفهرس أيضًا باسم المحول غير المُدار 1783-US8T، كمكون مادي مخصص...

رمز المنتج: 1783-US8T

Manufacturer: Allen Bradley
Product No.: 1783-US8T
Product Type: المحولات غير المُدارة
Product Origin: USA
Payment:T/T, Western Union
Weight: 340g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

محول غير مُدار Allen-Bradley 1783-US8T Stratix 2000

يعمل Allen-Bradley 1783-US8T، والمُفهرس أيضًا باسم المحول غير المُدار 1783-US8T، كمكون مادي مخصص لتوزيع حزم إيثرنت بسرعة 10/100 ميجابت في الثانية داخل منصات Stratix 2000. مُجهز بـ 8 منافذ نحاسية مستقلة، ويقوم الجهاز بتوجيه حزم الطبقة الثانية الخام دون الحاجة إلى إدارة عناوين نشطة أو تدخل معالجة وحدة المعالجة المركزية.

المواصفات الفنية

المعلمة	المواصفات
الموديل	1783-US8T
العلامة التجارية	Allen-Bradley / Rockwell Automation
بلد المنشأ	الولايات المتحدة الأمريكية
الوزن	0.34 كجم (0.75 رطل)
الأبعاد	114.5 ملم × 76.8 ملم × 45.6 ملم
درجة حرارة التشغيل	من -10 إلى 60 درجة مئوية
استهلاك الطاقة	4.6 واط كحد أقصى
إجمالي المنافذ	8 منافذ نحاسية RJ45
سرعة الإرسال	10/100 ميجابت في الثانية تفاوض تلقائي
جهد إدخال الطاقة	12-48 VDC / 18-30 VAC (50/60 هرتز)
الحمل الحالي الاسمي	250 مللي أمبير عند 12-48 VDC / 500 مللي أمبير عند 18-30 VAC
الحد الأقصى لتيار الاندفاع	1.31 أمبير
تصنيف الحماية	IP20
أجهزة التكوين	مفتاح DIP مدمج لحماية العواصف البثية

أداء شبكات Profinet / EtherNet/IP الحتمية

يدعم هيكل الطبقة المادية التوزيع الحتمي لإطارات EtherNet/IP والتحكم الآلي الصناعي عن طريق استخدام حماية العواصف البثية القائمة على الأجهزة. عند التمكين عبر مفتاح DIP المدمج، تحد الدوائر الداخلية من عتبات تشبع البث المتعدد واسع النطاق للحفاظ على سرعة اتصال لوحة التوصيل الخلفية المتوقعة عبر وحدات PLC المجاورة. يتكيف هيكل المخزن المؤقت الداخلي بأمان مع ذروات تزايد كثافة الإدخال/الإخراج المحلية، مما يضمن أن تدفقات الإرسال القياسية 10/100 ميجابت في الثانية لا تُدخل تقلبات في حزمة البيانات إلى حلقات شبكة المنتج والمستهلك في الوقت الفعلي.

الأسئلة المتداولة

س: كيف يتم إدارة الحد الأقصى لتيار الاندفاع البالغ 1.31 أمبير خلال دورات تشغيل الشبكة المتزامنة؟

ج: تتميز دائرة إمداد الطاقة الداخلية بمكونات سعوية تولد تيار اندفاع قصير يبلغ 1.31 أمبير عند تطبيق الجهد الأولي. يجب تحديد حجم توزيع الطاقة 24 VDC العلوي ليتحمل هذا الانتقال دون أن ينخفض إلى أقل من الحد الأدنى للتشغيل 12 VDC.

س: هل تدعم هذه الوحدة غير المُدارة تحديثات توافق البرامج الثابتة المخصصة؟

ج: لا. نظرًا لكونه محولًا غير مُدار ومُكوَّن بالكامل من الأجهزة، يفتقر الجهاز إلى معالج على اللوحة أو تخصيصات ذاكرة متطايرة محجوزة لتعديلات البرامج الثابتة. يتم تنفيذ جميع وظائف المنطق بشكل مادي داخل نسيج التبديل الداخلي.

إرشادات التركيب الميداني

ثبات التركيب على سكة DIN: قم بتثبيت مشبك التثبيت الخلفي المدمج مباشرة على سكة DIN متماثلة قياسية مقاس 35 ملم. تأكد من أن الخطاف العلوي مثبت بالكامل قبل تثبيت قفل الشد السفلي لمنع الإزاحة المادية بسبب الاهتزاز التشغيلي.
إنهاء موصل الطاقة: قم بتوصيل خطوط طاقة التيار المتردد أو المستمر الواردة بإحكام في القابس الطرفي القابل للإزالة. تأكد من أن توصيلات الموجب والسالب والأرضي تتطابق مع علامات الأطراف المطبوعة لتجنب عكس القطبية الكهربائية.
معايير التدريع والتأريض: قم بتأريض سكة DIN نفسها إلى قضيب التوصيل الأرضي الواقي الرئيسي. استخدم كابلات Cat5e أو Cat6 المزدوجة المجدولة والمحمية (STP) لتخفيف التداخل الكهرومغناطيسي عالي التردد من محركات التردد المتغير المحيطة.
تنشيط مفتاح DIP: قبل تشغيل الوحدة، اضبط مفتاح DIP المدمج على الوضع النشط إذا كانت هناك حاجة إلى تخفيف عاصفة البث لخلية الشبكة المحلية على مستوى الجهاز.
