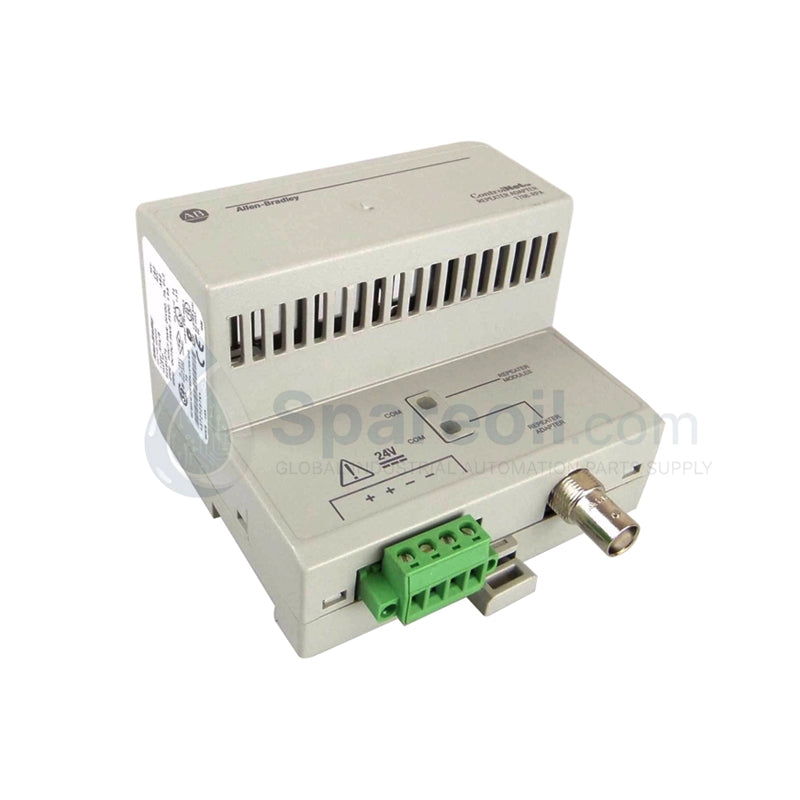

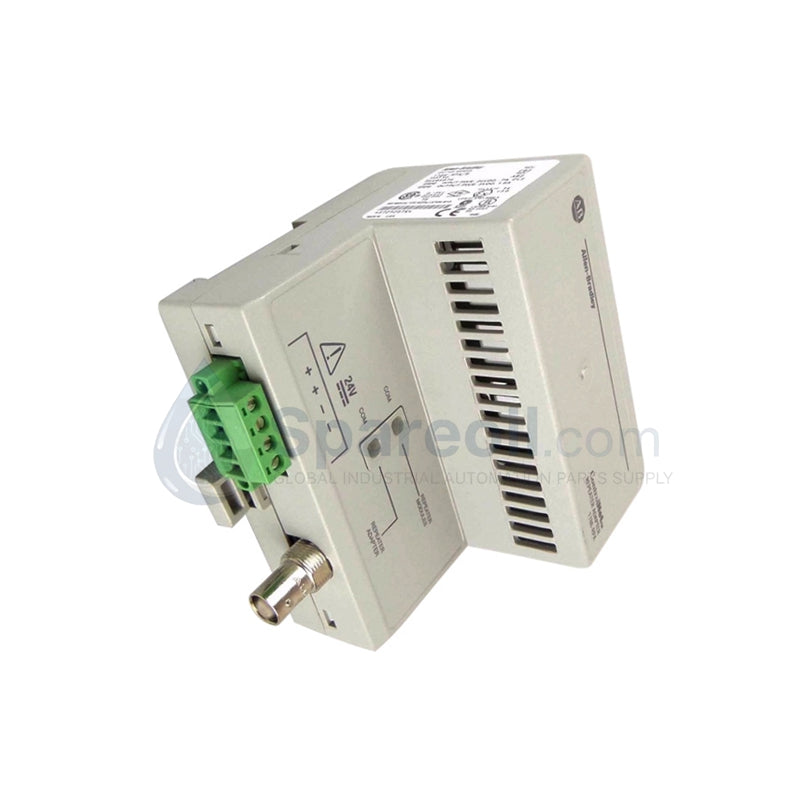

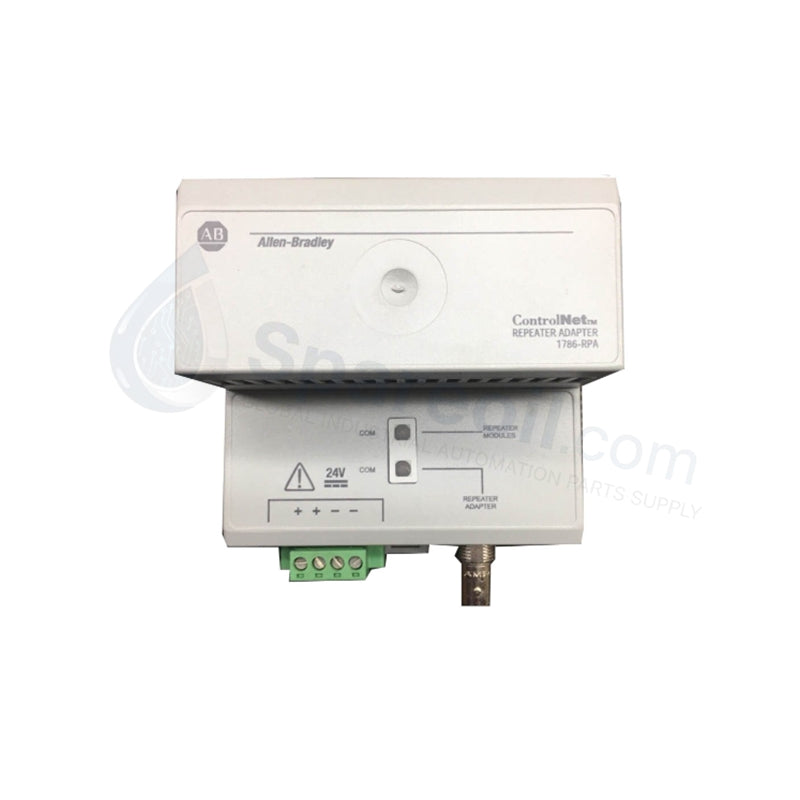

1786-RPA مكرر Allen-Bradley ControlNet | مخزون جديد وأصلي

1786-RPA مكرر Allen-Bradley ControlNet | مخزون جديد وأصلي

التوفر: 20 متوفر في المخزون

محول مكرر معياري ControlNet من ألن برادلي 1786-RPA يعمل المحول ألن برادلي 1786-RPA/B، والمصنف أيضًا باسم محول المكرر 1786-RPA، كمكون...

رمز المنتج: 1786-RPA

Manufacturer: Allen Bradley
Product No.: 1786-RPA
Product Type: وحدات الاتصال
Product Origin: USA
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

محول مكرر معياري ControlNet من ألن برادلي 1786-RPA

يعمل المحول ألن برادلي 1786-RPA/B، والمصنف أيضًا باسم محول المكرر 1786-RPA، كمكون مادي مخصص لتحويل الطبقة المادية للشبكة داخل شبكات نظام ControlNet.

المواصفات الفنية للمعدات

المعلمة	المواصفات
النموذج	1786-RPA/B
العلامة التجارية	ألن برادلي
المنشأ	الولايات المتحدة
الوزن	0.44 رطل (0.20 كجم)
الأبعاد	وحدة ذات نمط مفتوح من سلسلة 1786 القياسية
درجة حرارة التشغيل	من 0 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة	الحد الأقصى لاستهلاك الطاقة: 16.8 واط؛ الحد الأقصى لتبديد الطاقة: 8.8 واط
نطاق جهد الإدخال	18-36 فولت تيار مستمر (24 فولت تيار مستمر اسمي، متوافق مع SELV/PELV)
تصنيف تيار الإدخال	700 مللي أمبير @ 24 فولت تيار مستمر كحد أقصى
تيار خرج اللوحة الخلفية	1.6 أمبير @ 5 فولت تيار مستمر كحد أقصى
جهد العزل	نوع العزل الوظيفي، ControlNet إلى النظام
حجم سلك الطرف	0.21-3.3 مم2 (24-12 AWG) نحاس صلب/مجدول مصنّف عند 105 درجة مئوية
عزم كتلة الأطراف	0.6-0.8 نيوتن متر (5.3-7.0 رطل-بوصة) على Power RTB
فئة الأسلاك	الفئة 2 على منافذ الطاقة؛ الفئة 2 على منافذ ControlNet
رمز درجة الحرارة	T5 (أمريكا الشمالية، IECEx، ATEX)
نمط التركيب	تركيب على سكة DIN

شبكات Profinet / EtherNet/IP حتمية وتوسيع كثافة الإدخال/الإخراج

ينشئ ألن برادلي 1786-RPA/B هيكل اللوحة الخلفية المحلي المطلوب لتثبيت وتشغيل وحدات الوسائط السفلية مثل وصلات الألياف البصرية 1786-RPFM. بينما يوفر هذا المحول تسلسل البيانات لبروتوكولات ControlNet، فإنه يعمل جنبًا إلى جنب مع المصانع الهجينة التي تستخدم شبكات Profinet / EtherNet/IP حتمية. تحدد سعة ناقل 1.6 أمبير @ 5 فولت تيار مستمر الداخلية حدود توسيع كثافة الإدخال/الإخراج المحلية لعقد الإرسال والاستقبال المرفقة. يتطلب هذا القيد على الطاقة ميزانيات تحميل متقاطع محسوبة لضمان بقاء متغيرات تأخير الإشارة ضمن الحدود الحتمية الصارمة لحلقة التحكم المضيفة.

الأسئلة المتكررة

س: ما هي حدود تنظيم مصدر الطاقة المحددة لـ 1786-RPA/B؟

ج: تتطلب الوحدة جهد إدخال خارجي يتراوح بين 18 و 36 فولت تيار مستمر. للتطبيقات داخل الولايات المتحدة، يجب استخدام مصدر طاقة مصنف من الفئة 2 ومعتمد وفقًا للمادة 725 من NEC. بالنسبة للتركيبات الدولية، يلزم استخدام مصدر طاقة معزول بجهد منخفض جدًا للسلامة (SELV) أو جهد منخفض جدًا محمي (PELV) لضمان حدود جهد عيب واحد أقل من 60 فولت تيار مستمر.

س: هل تحتوي وحدة مكرر المحول هذه على عزل داخلي للقنوات؟

ج: تتميز الوحدة بفصل من نوع العزل الوظيفي بين دارات شبكة ControlNet والمنطق الداخلي للنظام. لا يوفر فصلًا جلفانيًا لأنظمة الطاقة المتداخلة خارج حدود إدخال SELV/PELV المخصصة له.

إرشادات التركيب في الموقع

تثبيت سكة DIN: قم بتركيب الوحدة ذات النمط المفتوح أفقيًا على سكة DIN متماثلة قياسية. تأكد من أن مشبك التأريض الزنبركي يوفر تلامسًا إيجابيًا وغير مطلي مع سطح السكة المعدنية لتقليل التداخل الكهرومغناطيسي.
الالتزام بعزم كتلة الأطراف: قم بتعرية عزل الموصل النحاسي 24-12 AWG إلى الأطوال المحددة. قم بتثبيت الأسلاك في كتلة الأطراف القابلة للإزالة (RTB) واستخدم مفك براغي معاير للتحقق من أن العزم يقع بدقة بين 0.6 و 0.8 نيوتن متر.
تصنيف توجيه الموصلات: التزم بقواعد تخطيط الموصلات من الفئة 2. قم بتوجيه جميع كابلات الطاقة الواردة بجهد 24 فولت تيار مستمر ووسائط ControlNet المحورية عبر قنوات لوحة داخلية معزولة ماديًا عن خطوط محركات التيار المتردد عالية الجهد.
تكوين مصفوفة الوحدة: عند دمج هذا المحول مع ملحقات بصرية مثل 1786-RPFM، تأكد من أن دبابيس الجانب متطابقة تمامًا قبل قفل الوحدات معًا على سكة DIN لتجنب تشوه الدبابيس المادي.
