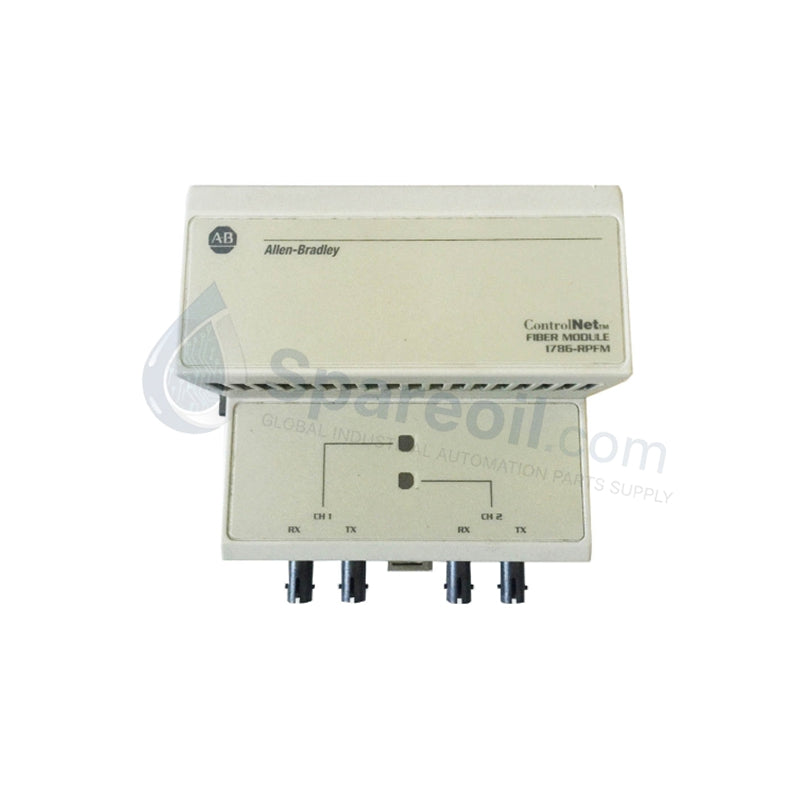

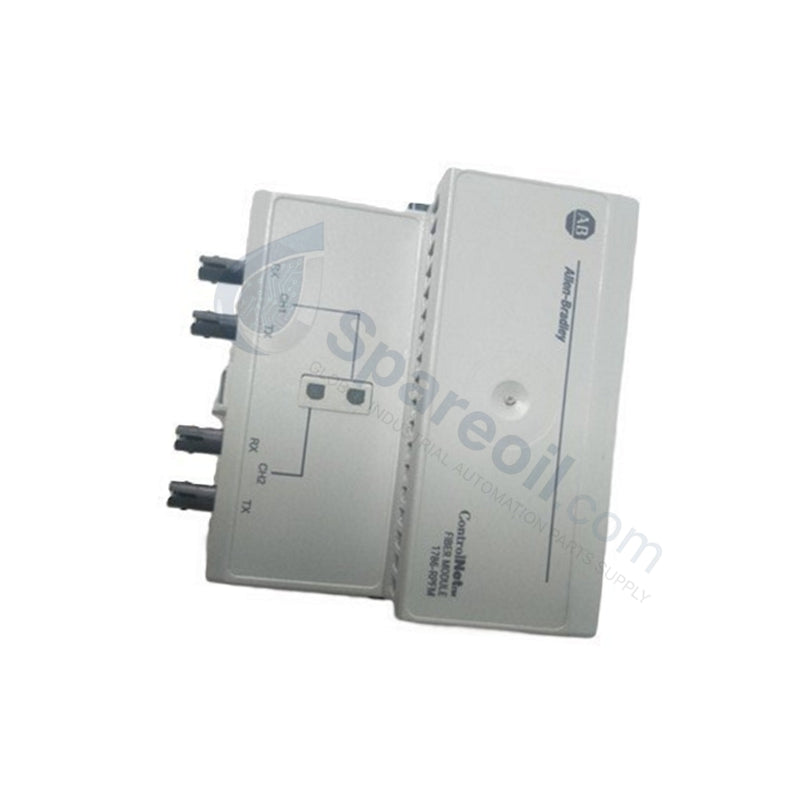

وحدة التحكم الشبكي Allen-Bradley طراز 1786-RPFM

وحدة التحكم الشبكي Allen-Bradley طراز 1786-RPFM | مخزون جديد وأصلي

التوفر: 20 متوفر في المخزون

وحدة Allen-Bradley 1786-RPFM ControlNet المعيارية المكررة لوحدة الألياف البصرية متوسطة المدى تعمل الوحدة Allen-Bradley 1786-RPFM/A، والتي تحمل رقم الفهرس 1786-RPFM...

رمز المنتج: 1786-RPFM

Manufacturer: Allen Bradley
Product No.: 1786-RPFM
Product Type: وحدات الاتصال
Product Origin: USA
Payment:T/T, Western Union
Weight: 260g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

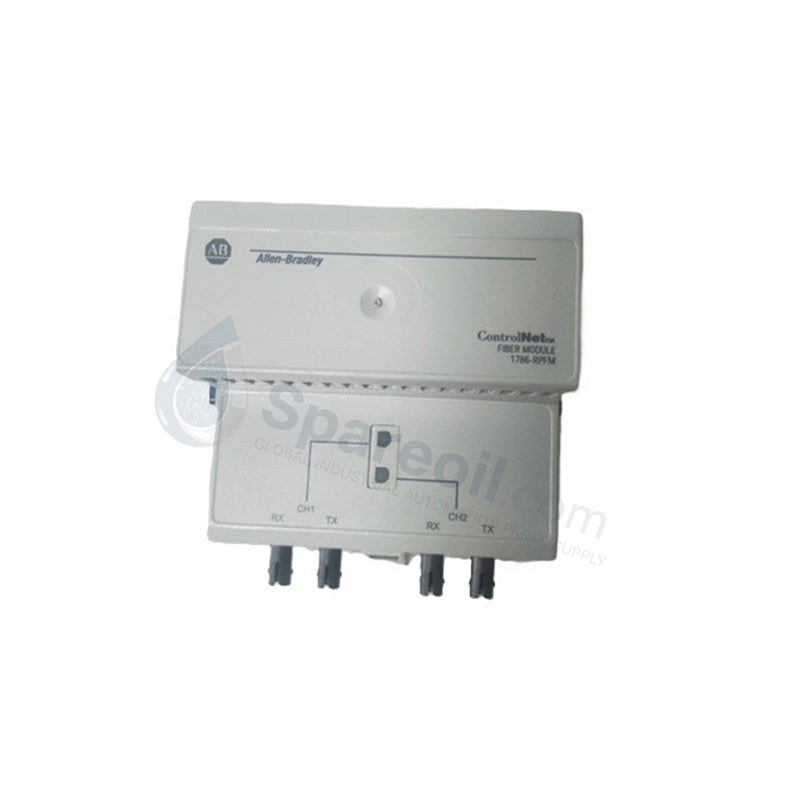

وحدة Allen-Bradley 1786-RPFM ControlNet المعيارية المكررة لوحدة الألياف البصرية متوسطة المدى

تعمل الوحدة Allen-Bradley 1786-RPFM/A، والتي تحمل رقم الفهرس 1786-RPFM مكرر حلقي، كمكون مادي مخصص لتحويل الطبقة الفيزيائية للشبكة ضمن شبكات ControlNet System.

المواصفات الفنية للأجهزة

المعلمة	المواصفة
الطراز	1786-RPFM/A
العلامة التجارية	Allen-Bradley
بلد المنشأ	الولايات المتحدة
الوزن	0.57 رطل (0.26 كجم)
الأبعاد	6.9 سم × 11.1 سم × 10.12 سم
درجة حرارة التشغيل	من 0 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة	أقصى سحب تيار من اللوحة الخلفية 400 مللي أمبير @ 5 فولت تيار مستمر
معدل الاتصال	5 ميجابت في الثانية
جهد التشغيل	5 فولت تيار مستمر (طاقة تشغيل من الفئة 2 مقدمة عبر محول 1786-RPA)
نوع الوسائط	ألياف بصرية متعددة الأنماط (62.5/125 ميكرومتر)
القنوات	قناتان من الألياف البصرية
الطول الموجي	1300 نانومتر
أقصى مسافة للكابل	حتى 3000 متر
حد التوهين	أقل من 13.3 ديسيبل لكل وصلة ألياف
نوع الموصل	نوع ST (بلاستيك أو سيراميك)
المؤشرات	حالة القناة 1 (أخضر)، حالة القناة 2 (أخضر)
الحدود البيئية	درجة التلوث 2، فئة الجهد الزائد II، حتى ارتفاع 2000 متر
تحمل الاهتزاز	5 جم @ 10-500 هرتز وفقًا لمعيار IEC 68-2-6
الرطوبة النسبية	5% إلى 95% بدون تكثف

شبكات Profinet / EtherNet/IP الحتمية وتوسيع كثافة الإدخال/الإخراج

تنفذ الوحدة Allen-Bradley 1786-RPFM/A إجراءات إعادة إرسال الإشارة عبر بنية الألياف البصرية 1300 نانومتر لتوسيع أجزاء التحكم جنبًا إلى جنب مع المنصات المتزامنة المتصلة عبر شبكات Profinet / EtherNet/IP الحتمية. تعمل قناتا الألياف البصرية المزدوجة على تحويل حزم البيانات الكهربائية للوحة الخلفية إلى نبضات بصرية بمعدل اتصال ثابت يبلغ 5 ميجابت في الثانية. تتفاعل طبقة التوسع هذه مباشرة مع ناقل مكرر 1786-RPA المضيف. يتحكم حد التيار 400 مللي أمبير على الخط الداخلي بجهد 5 فولت تيار مستمر بشكل مباشر في توسيع كثافة الإدخال/الإخراج المحلية داخل التجميع المعياري، مما يحافظ على أوقات انتشار محددة عبر الطبقات الطوبولوجية طويلة المدى التي تصل إلى 3000 متر.

الأسئلة المتكررة

س: هل تسمح واجهة الأجهزة 1786-RPFM/A بإجراءات التبديل السريع أثناء مرور الاتصال النشط عبر هيكل المكرر؟

ج: لا. لا تدعم هذه الوحدة إمكانيات التبديل السريع. قم بفصل الطاقة عن مجموعة محول 1786-RPA الأساسي قبل تثبيت الوحدة أو إزالتها من الفتحة. يؤدي الفصل أثناء توصيل الطاقة إلى قطع وصلة الحلقة البصرية، مما يؤدي إلى فشل الشبكة فورًا وتلف محتمل لسائق اللوحة الخلفية.

س: ما هي حدود التدهور المسموح بها لوصلات الألياف البصرية على هذا الجهاز المحدد؟

ج: تفرض ميزانية الألياف البصرية حدًا صارمًا للتوهين يقل عن 13.3 ديسيبل لكل وصلة ألياف كاملة. أي مجموعة من أطوال كابلات الألياف، والوصلات الفيزيائية، وإدخالات موصلات ST التي تتجاوز هذه القيمة ستتسبب في فقدان الحزم وتؤثر على تنفيذ الشبكة.

إرشادات التركيب الميداني

توصيل الهيكل والقضيب: قم بتثبيت الوحدة بإحكام على قاعدة محول مكرر 1786-RPA قبل تثبيت التجميع المدمج على قضيب DIN. تأكد من أن دبابيس الموصل الجانبي متعددة الدبابيس تتطابق تمامًا مع مقابس منطق المستقبل.
قيود نصف قطر انحناء الألياف: حافظ على الحد الأدنى القياسي لنصف قطر الانحناء لكابلات الألياف المتعددة الأنماط 62.5/125 ميكرومتر أثناء التركيب داخل قنوات اللوحة. تجنب الانحناءات الحادة لمنع كسور قلب الألياف ومناطق التوهين العالية المحلية.
مواصفات العلبة: قم بتركيب الوحدة داخل علبة تحكم صناعية محكمة الإغلاق لا يمكن الوصول إليها إلا باستخدام أداة. يحافظ هذا التكوين على بيئة درجة التلوث 2 المستهدفة ويحمي الوصلات البصرية الإلكترونية النشطة من الملوثات المحمولة جوًا.
محاذاة موصل ST: نظف أطراف كابل ST قبل الإدخال. قم بمحاذاة فتحات المفتاح الفيزيائية بشكل صحيح، وادفع للداخل، وقم بتدوير الطوق الخارجي باتجاه عقارب الساعة حتى يتم قفله لضمان أن شعاع 1300 نانومتر يتركز بدقة على وجه جهاز الإرسال والاستقبال.
