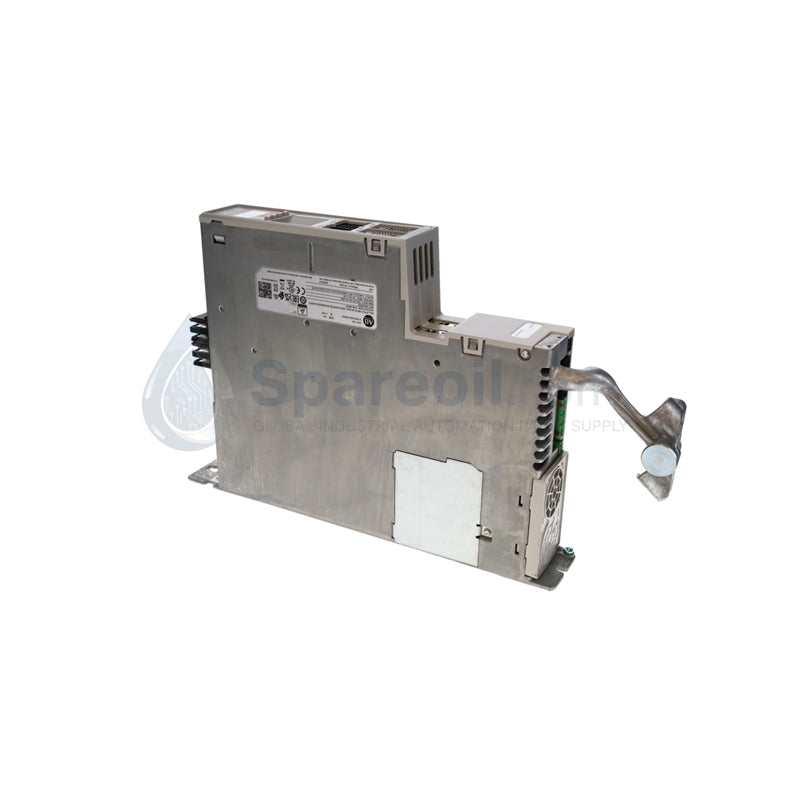

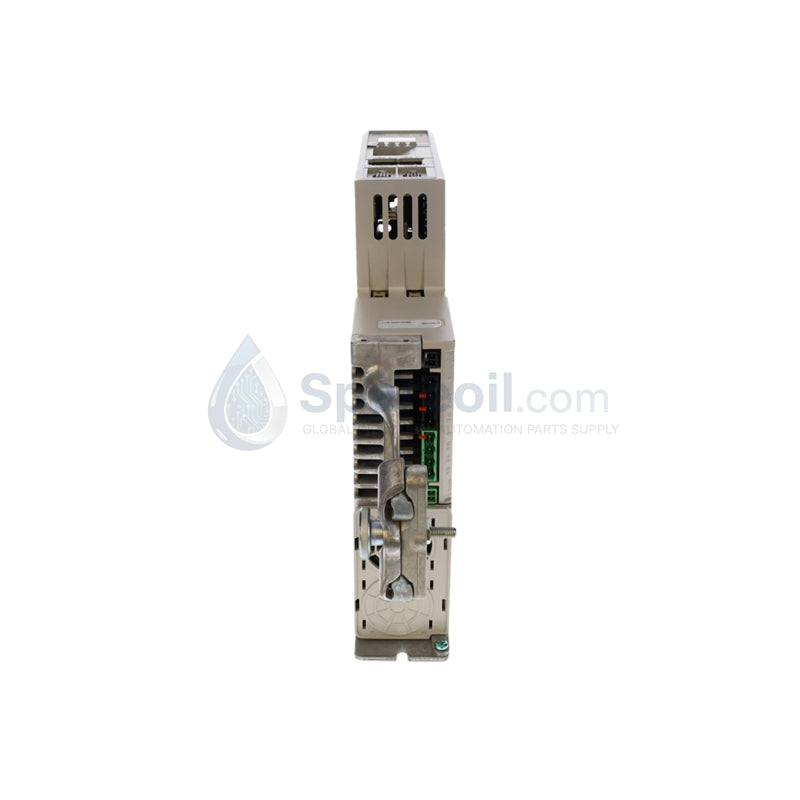

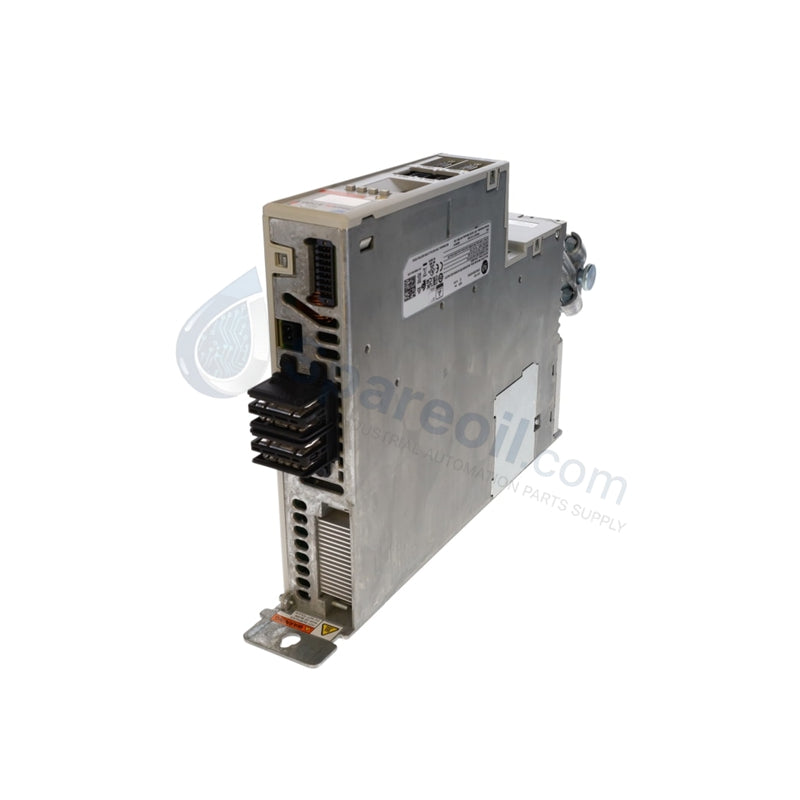

محرك سيرفو ثنائي المحور بقوة 5.5 كيلووات طراز 2198-D020-ERS3 من روكويل

محرك سيرفو ثنائي المحور بقوة 5.5 كيلووات طراز 2198-D020-ERS3 من روكويل أوتوميشن

التوفر: 20 متوفر في المخزون

نظرة عامة على المنتج يمثل Allen-Bradley 2198-D020-ERS3 قمة الكثافة والأداء لنظام المؤازرة متعدد المحاور Kinetix 5700. يتحكم هذا العاكس ذو...

رمز المنتج: 2198-D020-ERS3

Manufacturer: Allen Bradley
Product No.: 2198-D020-ERS3
Product Type: محولات بمحورين
Product Origin: USA
Payment:T/T, Western Union
Weight: 1200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

يمثل Allen-Bradley 2198-D020-ERS3 قمة الكثافة والأداء لنظام المؤازرة متعدد المحاور Kinetix 5700. يتحكم هذا العاكس ذو المحورين في محركين مؤازرين مستقلين في وقت واحد ضمن عرض وحدة انسيابي يبلغ 55 ملم. يقوم بتحويل طاقة ناقل التيار المستمر إلى تحكم دقيق عالي التزامن بمحرك التيار المتردد، مما يدعم التطبيقات المتطلبة مثل التعبئة والتغليف عالية السرعة والروبوتات. نحن نوفر هذه الوحدة 100% جديدة تمامًا وأصلية في صندوق المصنع ، مما يضمن استفادة نظامك من أحدث مراجعات الأجهزة وطول عمر المكونات بالكامل.

المواصفات الفنية

يستخدم الطراز 2198-D020-ERS3 تبديلًا عالي التردد وخوارزميات تحكم متقدمة للحفاظ على التزامن الأقل من مللي ثانية عبر المحاور.

السمة	تفاصيل المواصفات
رقم الكتالوج	2198-D020-ERS3
نوع المحرك	عاكس ثنائي المحور
قدرة الخرج المستمرة	5.5 كيلو وات
تيار الخرج المستمر (rms)	8.0 أمبير لكل محور
تيار الذروة للخرج (rms)	20.0 أمبير
تيار الخرج المستمر (0-ذروة)	11.3 أمبير
جهد إدخال ناقل التيار المستمر	458 إلى 747 فولت تيار مستمر
عرض نطاق حلقة السرعة	400 هرتز
عرض نطاق حلقة التيار	1000 هرتز
عرض الوحدة	55 ملم
وظيفة السلامة	إيقاف عزم الدوران الآمن (STO) سلكيًا
السعة الداخلية	330 ميكروفاراد

المزايا الهندسية

أقصى كثافة للخزانة: من خلال دمج محورين في غلاف واحد بحجم 55 ملم، يقلل 2198-D020-ERS3 بشكل كبير من متطلبات مساحة اللوحة. وهذا يسمح للمهندسين بنشر رافعات آلية معقدة متعددة المحاور أو خطوط تعبئة وتغليف دون زيادة حجم خزانة التحكم.
توصيل ناقل التيار المستمر سريع التركيب: تستخدم هذه الوحدة نظام ناقل Kinetix 5700 سريع التركيب. يحل هذا الهيكل محل الأسلاك التقليدية بموصلات ناقل قوية، مما يزيل التوصيلات الفضفاضة المحتملة ويقلل بشكل كبير من وقت التجميع أثناء إنشاء الأنظمة.
مزامنة عالية السرعة: يضمن عرض نطاق حلقة التيار البالغ 1000 هرتز أن يتفاعل المحرك فورًا مع تغيرات الحمل. وهذا يمنع أخطاء تحديد الموضع أثناء الفهرسة عالية السرعة أو الاستيفاء الخطي المنسق عبر محاور متعددة.
شبكة EtherNet/IP ذات منفذين: تدعم المحول المدمج كلاً من مخططات الشبكة الخطية والحلقة على مستوى الجهاز (DLR). تضمن إمكانية DLR أن يظل التحكم في الحركة نشطًا حتى إذا انقطع كابل الشبكة، مما يمنع تعطل الجهاز المكلف.

الأسئلة الشائعة

س: هل يمكن لـ 2198-D020-ERS3 التحكم في أحجام محركات مختلفة على كل محور؟

ج: نعم. يمكنك تكوين كل محور بشكل مستقل في Studio 5000 Logix Designer. طالما أن متطلبات التيار المستمر لكل محرك تظل عند أو أقل من 8.0 أمبير RMS، فإن المحرك سيتحكم بدقة في إطارين أو سلسلتين مختلفتين من المحركات (مثل VPL على المحور A وMPM على المحور B).

س: ما هي فائدة تصنيف الأمان -ERS3؟

ج: يشير التصنيف -ERS3 إلى وظيفة إيقاف عزم الدوران الآمن (STO) المدمجة سلكيًا. يسمح ذلك للمحرك بإزالة الطاقة عن المحركات دون إيقاف تشغيل وحدة التحكم بأكملها، مما يحقق تصنيفات أمان SIL 3 / PLe مع تمكين إعادة تشغيل أسرع للآلة بعد حادث أمان.

س: هل تتطلب هذه الوحدة مصدر طاقة منفصل؟

ج: نعم. كوحدة "عاكس"، لا يتصل 2198-D020-ERS3 مباشرة بطاقة التيار المتردد. يتطلب اتصال ناقل تيار مستمر من مصدر طاقة ناقل تيار مستمر Kinetix 5700 (2198-Pxxx) أو مصدر ناقل متجدد.

س: هل هذه الوحدة متوافقة مع أنظمة Kinetix 5500؟

ج: لا. ينتمي 2198-D020-ERS3 حصريًا إلى عائلة Kinetix 5700. ويستخدم بنية ناقل تيار مستمر مختلفة وملف اتصال يختلف عن سلسلة Kinetix 5500.
