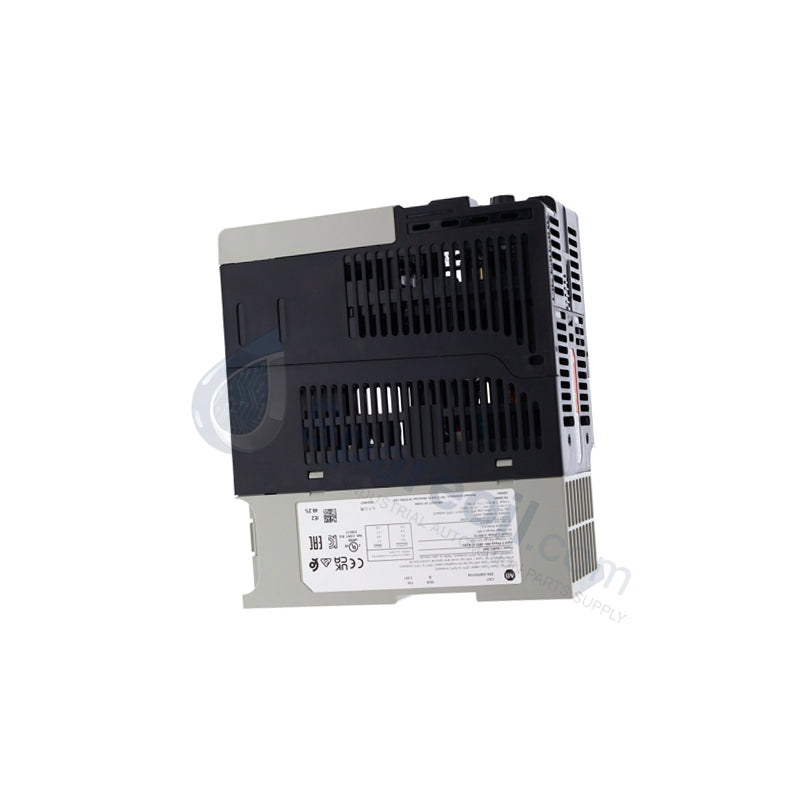

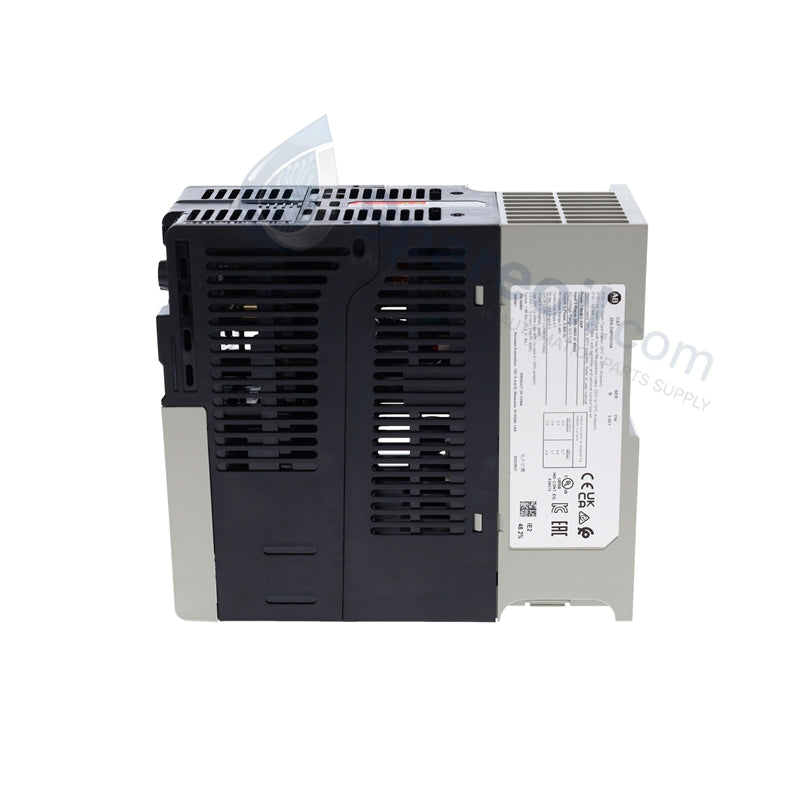

25A-D4P0N104 محرك تيار متردد PowerFlex 523 IP20 للتركيب على لوحة

التوفر: 20 متوفر في المخزون

نظرة عامة على المنتج يعمل جهاز Allen-Bradley 25A-D4P0N104 كمحرك تيار متردد مدمج وعالي الكفاءة ذو تردد قابل للتعديل ضمن عائلة...

رمز المنتج: 25A-D4P0N104

Manufacturer: Allen Bradley
Product No.: 25A-D4P0N104
Product Type: محركات الأقراص متغيرة التردد
Product Origin: USA
Payment:T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

يعمل جهاز Allen-Bradley 25A-D4P0N104 كمحرك تيار متردد مدمج وعالي الكفاءة ذو تردد قابل للتعديل ضمن عائلة وحدات التحكم PowerFlex 523. صُمم هذا المحرك المتغير التردد (VFD) لتنظيم المحركات الحثية ثلاثية الأطوار في تطبيقات الأتمتة الصناعية الشاقة، ويستوعب مدخل تيار متردد ثلاثي الأطوار بجهد اسمي 480 فولت ليوفر تيار خرج مستمر يبلغ 4.0 أمبير. توفر هذه السعة تنظيمًا دقيقًا للسرعة وعزم الدوران لتكوينات المحركات بقدرة 1.5 كيلووات (2.0 حصان). يستخدم هيكل الإطار A حاوية من النوع المفتوح IP20 NEMA/UL قابلة للتركيب على لوحة بجانب وحدة واجهة بشرية (HIM) مدمجة مخصصة لإجراء تعديلات بدء التشغيل السريعة وإعادة ضبط الأعطال الفورية.

نحن نوفر هذا المنتج حصريًا كوحدة جديدة تمامًا 100%، مختومة من المصنع الأصلي في عبوتها المصنعية الأصلية. يشتمل كل محرك على ضمان مصنع شامل وأصلي لمدة 12 شهرًا، يضمن إلكترونيات طاقة لا تشوبها شائبة، ووصلات طرفية نظيفة، وبرنامج ثابت أصلي مدمج.

المواصفات الفنية

المعامل	بيانات المواصفات
الشركة المصنعة	Allen-Bradley / Rockwell Automation
خط المنتج	سلسلة PowerFlex 523
رقم الموديل	25A-D4P0N104
الحالة	100% جديد تمامًا مختوم من المصنع الأصلي
تصنيف جهد الإدخال	480 فولت تيار متردد (3 أطوار)
نطاق تردد الإدخال	47 إلى 63 هرتز
نطاق جهد الخرج	0 إلى جهد الإدخال (3 أطوار)
تيار الخرج المستمر	4.0 أمبير
تصنيف قوة المحرك	1.5 كيلووات (2.0 حصان)
سعة تيار الحمل الزائد	150 بالمائة لمدة 60 ثانية (200 بالمائة لمدة 3 ثوانٍ)
أوضاع التحكم	فولت لكل هرتز (V/Hz)، تحكم متجه بدون مستشعر (SVC)
تصنيف حماية العلبة	IP20، NEMA/UL من النوع المفتوح (تصميم لوحة التركيب)
تحديد الإطار الفيزيائي	حجم الإطار A
الواجهة المتكاملة (HIM)	شاشة عرض ثابتة ولوحة مفاتيح إعادة ضبط الأعطال
فئة انبعاث التوافق الكهرومغناطيسي (EMC)	غير مفلتر (نموذج أساسي قياسي)
إصدار الأجهزة	الإصدار 4 (هندسة التحكم القياسية)
منفذ الاتصال المحلي	واجهة RS-485 مدمجة مع بروتوكول Modbus RTU
أدوات البرمجة	تكوين USB عبر Connected Components Workbench
درجة حرارة التشغيل المحيطة	-10 إلى 50 درجة مئوية (حتى 70 درجة مئوية مع تقليل التصنيف)
الرطوبة النسبية للتشغيل	5 إلى 95 بالمائة غير متكثفة
الأبعاد الفيزيائية القصوى	152 ملم × 72 ملم × 172 ملم
الوزن الصافي للشحن	3.0 كيلوغرامات

مزايا هندسية

زيادة مساحة لوحة التحكم إلى أقصى حد بفضل الحجم الصغير: العلب الصناعية الضيقة تحد من خيارات الأجهزة. يبلغ عرض تصميم الإطار A 72 ملم فقط، مما يسمح لبناة اللوحات بتكديس محركات متعددة جنبًا إلى جنب مع عدم وجود فجوات تباعد في البيئات المحيطة التي تصل درجة حرارتها إلى 45 درجة مئوية، مما يحافظ على المساحة الثمينة في الخزانة.
تحقيق عزم دوران دقيق عبر التحكم المتجه بدون مستشعر: تنحرف محركات فولت-لكل-هرتز القياسية وتفقد دقة التحكم تحت الأحمال الميكانيكية المتغيرة. يطبق 25A-D4P0N104 التحكم المتجه بدون مستشعر (SVC) المتقدم، مما يوفر عزم دوران قويًا عند السرعات المنخفضة وتنظيمًا دقيقًا للسرعة للحفاظ على عمل الناقلات والمضخات بسرعات ثابتة.
تبسيط البرمجة عبر وصلات USB غير المتصلة بالإنترنت: يؤدي تكوين العشرات من معلمات المحرك عبر لوحة مفاتيح أمامية صغيرة إلى اختناقات في التشغيل. يتميز محرك PowerFlex 523 هذا بمنفذ برمجة USB مدمج لا يحتاج إلى مصدر طاقة رئيسي، مما يتيح للفنيين تحميل أو تنزيل ملفات التكوين مباشرة من جهاز كمبيوتر محمول باستخدام برنامج Connected Components Workbench (CCW) دون تطبيق طاقة خط الجهد العالي على الوحدة.
حماية الأجهزة عبر المراقبة التشخيصية المتكاملة: تشهد الشبكات الصناعية الثقيلة أعطالًا غير متوقعة للمحركات. يحتوي المحرك على خوارزميات حماية إلكترونية شاملة تتتبع بنشاط الدوائر القصيرة، وأعطال الأرضي، والجهد الزائد، والحمل الزائد الحراري للمحرك، مما يؤدي إلى إيقاف النظام بأمان قبل حدوث أضرار جسيمة باللفائف.

الأسئلة الشائعة

هل يتضمن موديل 25A-D4P0N104 منفذ EtherNet/IP مدمجًا من المصنع؟

لا. تتميز سلسلة PowerFlex 523 الأساسية بمنفذ RS-485 مدمج يدعم اتصالات Modbus RTU بشكل قياسي. لدمج هذا المحرك في شبكة تحكم EtherNet/IP عالية السرعة، يجب عليك تثبيت وحدة محول اتصالات خارجية اختيارية (مثل بطاقة 25-COMM-E2P). للحصول على اتصال EtherNet/IP مدمج أصلي، ابحث عن سلسلة PowerFlex 525.
ما هي إرشادات الأسلاك لشريط طرف الطاقة الأساسي؟

تأكد دائمًا من توصيل خطوط الطاقة ثلاثية الأطوار 480 فولت تيار متردد الواردة حصريًا بالطرف R/L1 و S/L2 و T/L3. يجب توصيل أسلاك المحرك بالأطراف U/T1 و V/T2 و W/T3. تبديل هذه المواضع سيدمر الأجهزة الكهربائية الداخلية فورًا عند التشغيل. استخدم أسلاك نحاسية مصنفة لـ 75 درجة مئوية أو أعلى وشد جميع براغي الأطراف بدقة وفقًا لتوصيات المصنع.
هل يمكن لهذا المحرك العمل في بيئات ذات درجات حرارة عالية تتجاوز 50 درجة مئوية؟

نعم. بينما يصل نطاق التشغيل القياسي إلى 50 درجة مئوية، يمكن لـ 25A-D4P0N104 العمل في بيئات محيطة تصل إلى 70 درجة مئوية. لتحقيق ذلك، يجب عليك تطبيق عوامل تخفيض التيار المناسبة وتثبيت مروحة تحكم وحدة مخصصة للحفاظ على درجات الحرارة الداخلية ضمن حدود تشغيل السيليكون الآمنة.
