2711C-K3M Allen-Bradley PanelView Component C300 | مخزون جديد وأصلي

2711C-K3M Allen-Bradley PanelView Component C300 | مخزون جديد وأصلي

التوفر: 20 متوفر في المخزون

Allen-Bradley 2711C-K3M PanelView Component C300 يعمل Allen-Bradley 2711C-K3M، والمفهرس أيضًا باسم 2711C-K3M PanelView Component C300، كمكون مادي مخصص لإدخال المشغل...

رمز المنتج: 2711C-K3M

Manufacturer: Allen Bradley
Product No.: 2711C-K3M
Product Type: أجهزة طرفية بواجهة المشغل
Product Origin: USA
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

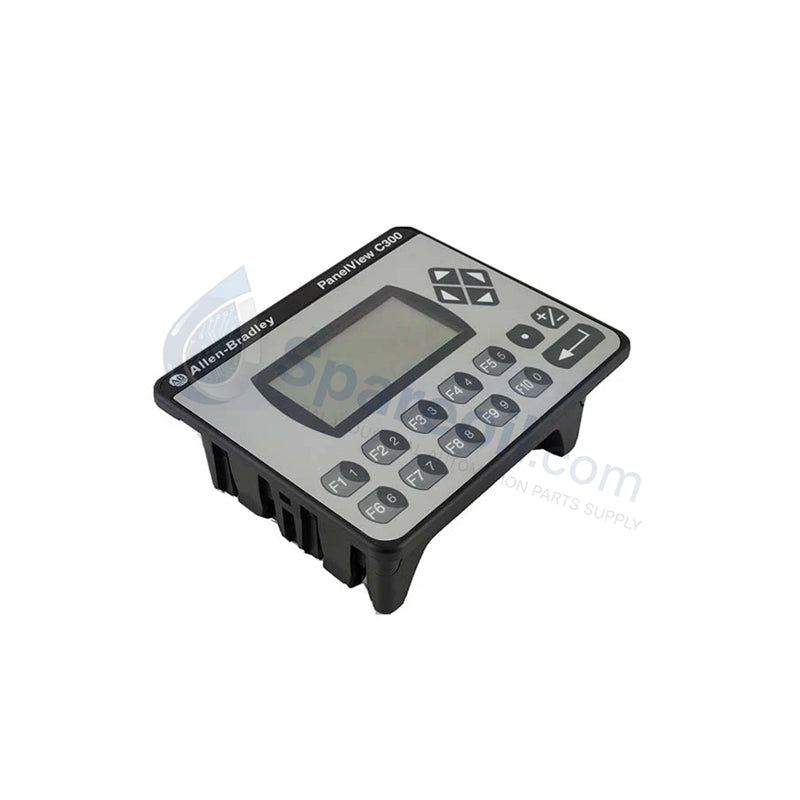

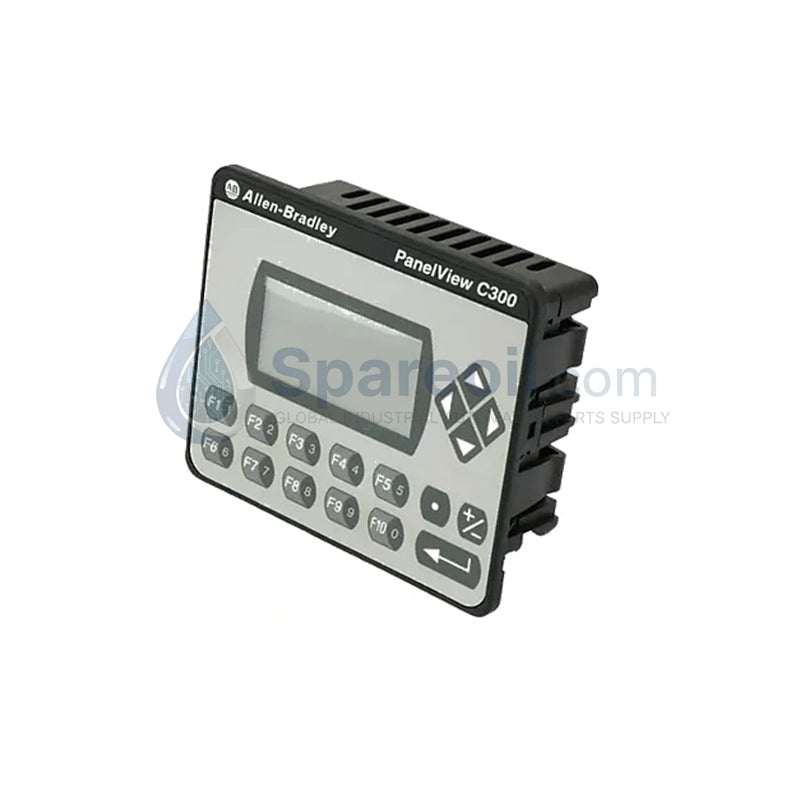

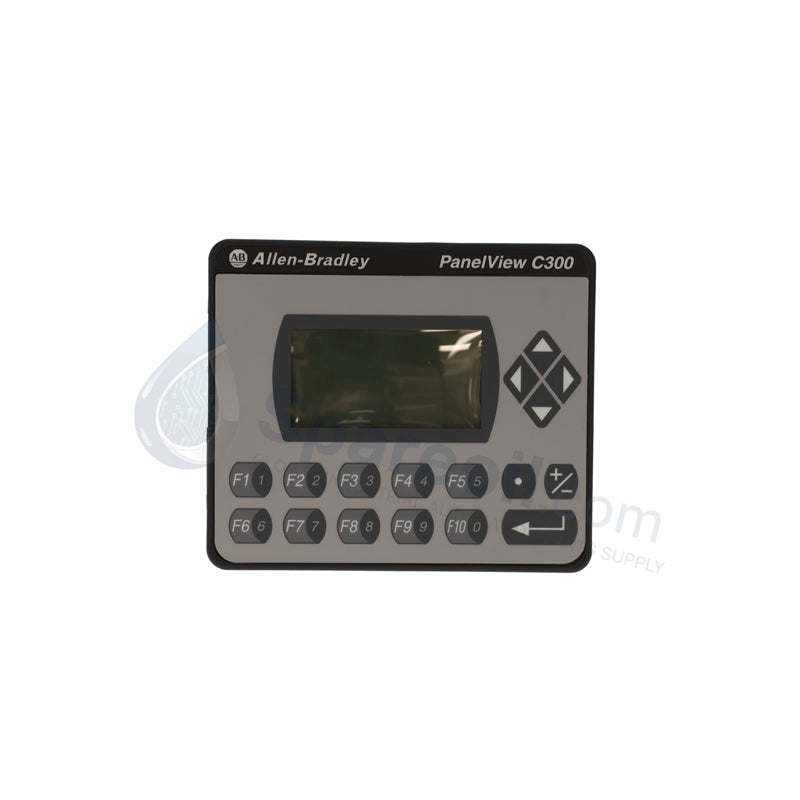

Allen-Bradley 2711C-K3M PanelView Component C300

يعمل Allen-Bradley 2711C-K3M، والمفهرس أيضًا باسم 2711C-K3M PanelView Component C300، كمكون مادي مخصص لإدخال المشغل وتصور العملية الأساسية ضمن منصات شبكة EtherNet/IP وRS-232 وRS-485 التسلسلية.

تحليل اللاحقة ومصفوفة النموذج

2711C: تسمية منصة منتج PanelView Component.
K3M: مؤشر عامل الشكل حيث تحدد K آلية إدخال المشغل بلوحة مفاتيح فقط (10 مفاتيح وظائف، ومفاتيح تنقل، ولوحة مفاتيح رقمية مخصصة)، وتحدد 3 حجم شاشة قطري يبلغ 3 بوصات، ويشير M إلى شاشة مصفوفة سلبية أحادية اللون FSTN شبه عاكسة.
SER B: مراجعة الأجهزة من السلسلة B، وتحدد تنفيذ المكونات الداخلية المحدثة وخطوط أساس توافق البرامج الثابتة.

المواصفات المادية

المعلمة	المواصفات
النموذج	2711C-K3M
العلامة التجارية	ألين برادلي
الأصل	الولايات المتحدة
الوزن	0.3 كجم (0.66 رطل)
الأبعاد	11.9 × 13.9 × 5.5 سم (4.69 × 5.47 × 2.15 بوصة)
أبعاد القطع	10.0 × 12.0 سم (3.94 × 4.72 بوصة)
درجة حرارة التشغيل	0 إلى 50 درجة مئوية (32 إلى 122 درجة فهرنهايت)
درجة حرارة التخزين	-25 إلى 70 درجة مئوية (-13 إلى 158 درجة فهرنهايت)
استهلاك الطاقة	5 وات كحد أقصى (0.21 أمبير عند 24 فولت تيار مستمر)
جهد الإدخال	18 إلى 30 فولت تيار مستمر (24 فولت تيار مستمر اسمي)
نوع العرض	مصفوفة سلبية أحادية اللون FSTN شبه عاكسة
حجم العرض	3.0 بوصة (منطقة العرض: 67 × 33 ملم)
الدقة	128 × 64 بكسل
الإضاءة الخلفية	مؤشر LED أبيض، عمر افتراضي أدنى 50,000 ساعة (غير قابلة للاستبدال)
إدخال المشغل	10 مفاتيح وظائف (F1...F10)، لوحة مفاتيح رقمية 0...9، اتجاهية، عشرية، +/-، وإدخال
ساعة الوقت الحقيقي	داخلية، لا يدعمها البطارية (عمر البطارية 5 سنوات كحد أدنى عند 25 درجة مئوية)
الرطوبة النسبية	0% إلى 95% بدون تكاثف
منافذ الاتصال	1 × إيثرنت (10/100 ميجابت في الثانية)، 1 × RS-232، 1 × RS-485، 1 × USB من النوع B
البروتوكولات المضمنة	EtherNet/IP (CIP)، Modbus RTU Master/Slave

الشبكات الصناعية الحتمية وتوافق البرامج الثابتة

يتصل 2711C-K3M بوحدات التحكم المضيفة عبر شبكات صناعية حتمية باستخدام أجهزة إرسال واستقبال مادية مدمجة. تتيح سرعة اتصال ناقل اللوحة الخلفية وبروتوكولات التسلسل تنفيذ واجهة مباشرة مع معماريات MicroLogix وCompactLogix بدون أجهزة واجهة وسيطة. تتميز الوحدة بتوافق برامج ثابتة مخصصة، مما يسمح بكتابة منطق على مستوى التطبيق، وسجلات الإنذارات المحلية، واتجاهات البيانات في الوقت الحقيقي، وقواعد بيانات تصفح العلامات، والاحتفاظ بها وتحليلها داخل ذاكرة الفلاش المدمجة. يفرض تسليم إطار البيانات على منفذ إيثرنت 10/100 ميجابت في الثانية فترات توقيت دقيقة لعمليات التحكم الصناعي بموجب ملفات تعريف شبكة حتمية صارمة.

الأسئلة الشائعة

س: كيف يتم تكوين 2711C-K3M بدون برامج برمجة خارجية؟ ج: يتميز الجهاز بأداة تصميم مضمنة قائمة على الويب. عند الاتصال عبر واجهة USB من النوع B أو إيثرنت بمحطة عمل، يتم تقديم صفحات التكوين مباشرة من البرامج الثابتة التشغيلية الداخلية للوحدة، مما يسمح بالتكوين الكامل للعلامات، وبناء تخطيط الشاشة، ونشر معلمات النظام عبر متصفح ويب قياسي.

س: ما هي الإرشادات الهيكلية الدقيقة المتعلقة بالبطارية الاحتياطية الداخلية؟ ج: تحافظ بطارية الليثيوم الداخلية على معلمات التكوين وخصائص وقت التشغيل بعمر تشغيلي لا يقل عن 5 سنوات عند 25 درجة مئوية. لا توفر هذه البطارية طاقة احتياطية لدائرة ساعة الوقت الحقيقي (RTC) أثناء دورة طاقة الأجهزة الكاملة.

س: هل يمكن لهذا HMI التعامل مع الاتصالات المتزامنة على الواجهات التسلسلية والإيثرنت؟ ج: نعم، يقوم المعالج الداخلي بتوجيه حركة المرور المتزامنة من المنافذ التسلسلية RS-232/RS-485 الفعلية وجهاز الإرسال والاستقبال إيثرنت 10/100 ميجابت في الثانية، مما يسمح للجهاز بتجسير طلبات Modbus RTU من نقطة إلى نقطة أثناء تنفيذ أوامر CIP القياسية عبر EtherNet/IP.

إرشادات التثبيت في الموقع

قطع العلبة وسلامة الحشية: تأكد من أن سمك لوحة التركيب يتراوح بين 1.5 مم و 4.8 مم. أدخل الجهاز في فتحة اللوحة مقاس 10 × 12 سم، وتأكد من أن حشية الإغلاق مستوية بدون التواءات للحفاظ على تصنيف دخول البيئة المحدد.
مواصفات عزم الدوران: أحكم ربط جميع أذرع التثبيت بالتساوي إلى تصنيف عزم دوران يبلغ 0.56 نيوتن متر (5.0 رطل-بوصة). قد يؤدي تجاوز مواصفات عزم الدوران هذه إلى تشويه الحافة البلاستيكية الأمامية أو تجريد علامات التثبيت الميكانيكية الوظيفية.
مسارات الطاقة والتأريض: قم بتوصيل مدخل 24 فولت تيار مستمر الاسمي باستخدام مصدر طاقة مخصص من الفئة 2 أو جهد منخفض جدًا آمن (SELV). قم بتوصيل سلك تأريض وظيفي منخفض المعاوقة مباشرةً من طرف التأريض الخاص بالجهاز إلى مستوى تأريض العلبة الرئيسي، مع الحفاظ على أقصر مسارات للأسلاك ممكنة لتخفيف الضوضاء الكهربائية عالية التردد.
تصاريح الأنابيب والتوجيه: حافظ على مسافة خلوص هيكلية لا تقل عن 50 مم (2.0 بوصة) على جميع جوانب غلاف الجهاز لتسهيل تبديد الحرارة بالحمل الحراري السلبي. لا تقم بتوجيه خطوط اتصالات البيانات (إيثرنت وسلسلة) بالتوازي مع خطوط طاقة التيار المتردد عالية الجهد أو كابلات محرك خرج محرك التردد المتغير (VFD).
