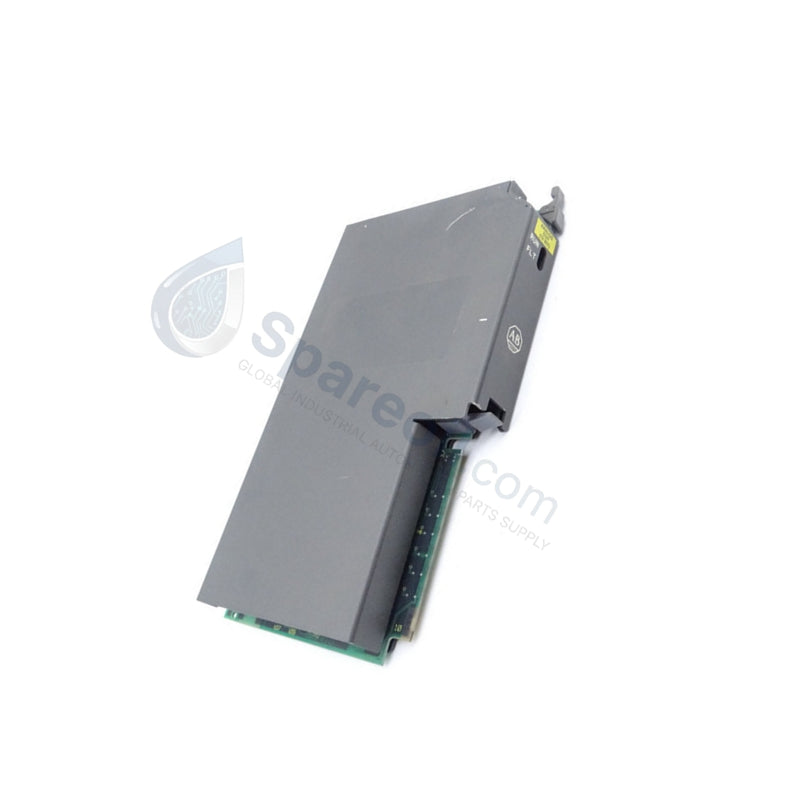

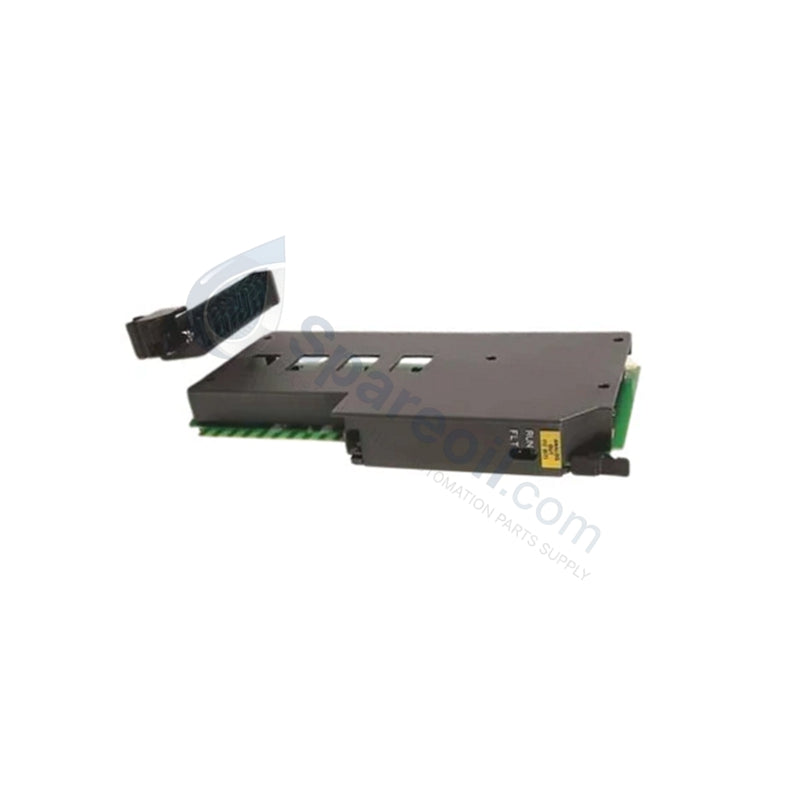

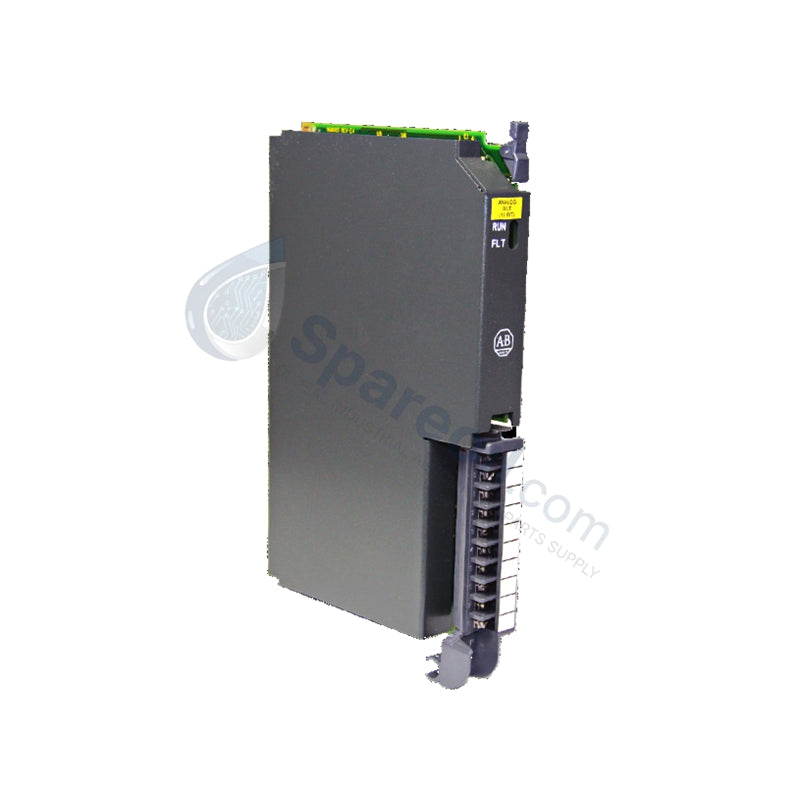

واجهة خرج 4-20mA جديدة | ألين برادلي 1771-OFE1

التوفر: 20 متوفر في المخزون

نظرة عامة على المنتج يعمل Allen-Bradley 1771-OFE1 كجسر حاسم بين منطق PLC-5 الرقمي وأجهزة القياس التناظرية الميدانية. يحوّل هذا الوحدة القيم الرقمية...

رمز المنتج: 1771-OFE1

Manufacturer: Allen Bradley
Product No.: 1771-OFE1
Product Type: وحدات الإخراج التناظري
Product Origin: USA
Payment:T/T, Western Union
Weight: 650g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

يعمل Allen-Bradley 1771-OFE1 كجسر حاسم بين منطق PLC-5 الرقمي وأجهزة القياس التناظرية الميدانية. يحوّل هذا الوحدة القيم الرقمية 12-بت من المعالج إلى إشارات جهد تناظرية دقيقة (0-10V DC) أو إشارات تيار (4-20mA). يستخدم المهندسون الوحدة 1771-OFE1 لتشغيل الصمامات التناسبية، ومحركات التردد المتغيرة (VFDs)، والمحركات التناظرية. من خلال توفير قناتين معزولتين بالكامل، تضمن الوحدة بقاء حلقات التحكم المستقلة مستقرة وخالية من تداخل القنوات المتقاطعة في البنى التحتية الأتمتة المعقدة.

المواصفات الفنية

نحن نوفر هذه الوحدة في حالة جديدة تمامًا بنسبة 100% وأصلية، مما يضمن دقة 12 بت ومعايرة مصنعية لحلقات التحكم عالية الأهمية.

المعلمة	المواصفات
عدد المخارج	قناتان معزولتان
نطاق جهد الخرج	0 إلى 10 فولت تيار مستمر
نطاق تيار الخرج	4 إلى 20 مللي أمبير
الدقة	12-بت (جزء واحد من 4096)
الدقة	+/- 0.1 بالمائة من النطاق الكامل
العزل	عزل بصري بين اللوحة الخلفية والمخارج
تيار اللوحة الخلفية	1.2 أمبير عند 5 فولت تيار مستمر
درجة حرارة التشغيل	0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
درجة حرارة التخزين	-40 إلى 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت)
مؤشرات الحالة	مصابيح LED فردية لكل قناة

المزايا الهندسية

يحل 1771-OFE1 مشاكل سلامة الإشارة الشائعة الموجودة في البيئات الصناعية الموزعة:

العزل الكامل للإشارة: يحمي العزل البصري اللوحة الخلفية PLC-5 من الارتفاعات الكهربائية وحلقات الأرض الناتجة عن الجهاز الميداني. تمنع هذه الحماية الضوضاء الكهربائية من جانب الحقل من إتلاف منطق المعالج أو إتلاف الوحدات المجاورة.
دقة عالية الوضوح: يوفر محول الرقمي إلى التناظري ذو 12 بت 4,096 خطوة منفصلة عبر نطاق الخرج. تسمح هذه الدقة بتحديد موقع الصمام بسلاسة فائقة وتعديل دقيق لسرعة المحرك، مما يقلل من التآكل الميكانيكي على الأصول الميدانية.
مطابقة ميدانية متعددة الاستخدامات: تدعم الوحدة كلاً من إشارات الجهد والتيار. تسمح هذه المرونة للمهندسين بتوحيد قطع الغيار على قطعة واحدة لدعم أنواع مختلفة من المعدات الميدانية، سواء كان التطبيق يتطلب مرجع سرعة 0-10V أو أمر صمام 4-20mA.
صيانة بدون توقف: يسمح ذراع الأسلاك القابل للإزالة للفنيين بتبديل الوحدة في ثوانٍ. نظرًا لأن الأسلاك الميدانية تظل متصلة بالذراع، فإنك تتخلص من خطر أخطاء الأسلاك أثناء الاستبدال وتقلل بشكل كبير من متوسط وقت الإصلاح (MTTR).

الأسئلة الشائعة

هل يمكنني إخراج 0-10V و 4-20mA في نفس الوقت على قنوات مختلفة؟

نعم. تعمل كل من القناتين بشكل مستقل. يمكنك تهيئة قناة واحدة للتحكم في الجهد والأخرى للتحكم في التيار لتناسب المتطلبات المحددة لأجهزتك الميدانية المتصلة.

هل يتطلب 1771-OFE1 مصدر طاقة خارجي؟

بينما تستمد الوحدة طاقة منطقها (1.2 أمبير) من اللوحة الخلفية لشاسيه 1771، قد تتطلب بعض تكوينات الحلقة التناظرية مصدر طاقة تيار مستمر خارجي لتشغيل حلقة التيار 4-20mA عبر الأحمال عالية المقاومة. تحقق دائمًا من إجمالي مقاومة الحلقة مقابل قدرة تشغيل الوحدة.

كيف يمكنني التحقق من حالة المخارج التناظرية بدون جهاز كمبيوتر محمول؟

تتميز اللوحة الأمامية بمصابيح LED للحالة لكل قناة. توفر هذه المؤشرات تأكيدًا مرئيًا فوريًا لحالة تشغيل الوحدة، مما يسمح لأفراد الصيانة بالتمييز بسرعة بين فشل الوحدة وقطع الأسلاك من جانب الحقل.

هل هذه الوحدة متوافقة مع أنظمة SLC-500؟

الوحدة 1771-OFE1 هي وحدة من سلسلة 1771 مصممة لشاسيه PLC-5. ومع ذلك، يمكنك استخدامها في أنظمة الإدخال/الإخراج الموزعة المتصلة بمعالجات SLC-500 أو ControlLogix إذا استخدمت محول 1771-ASB (إدخال/إخراج عن بعد) أو 1771-ACN (ControlNet).
