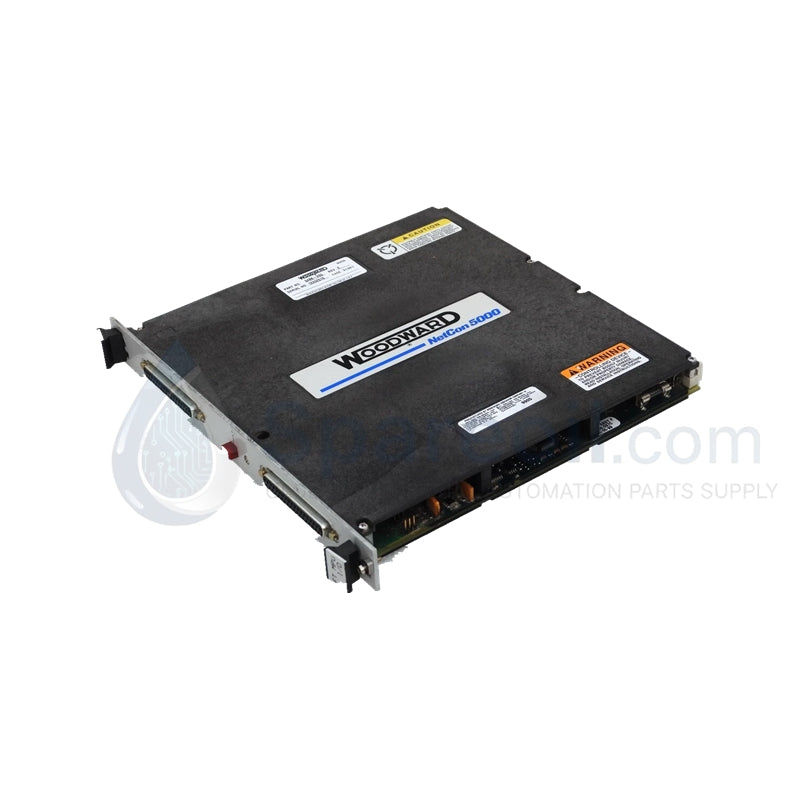

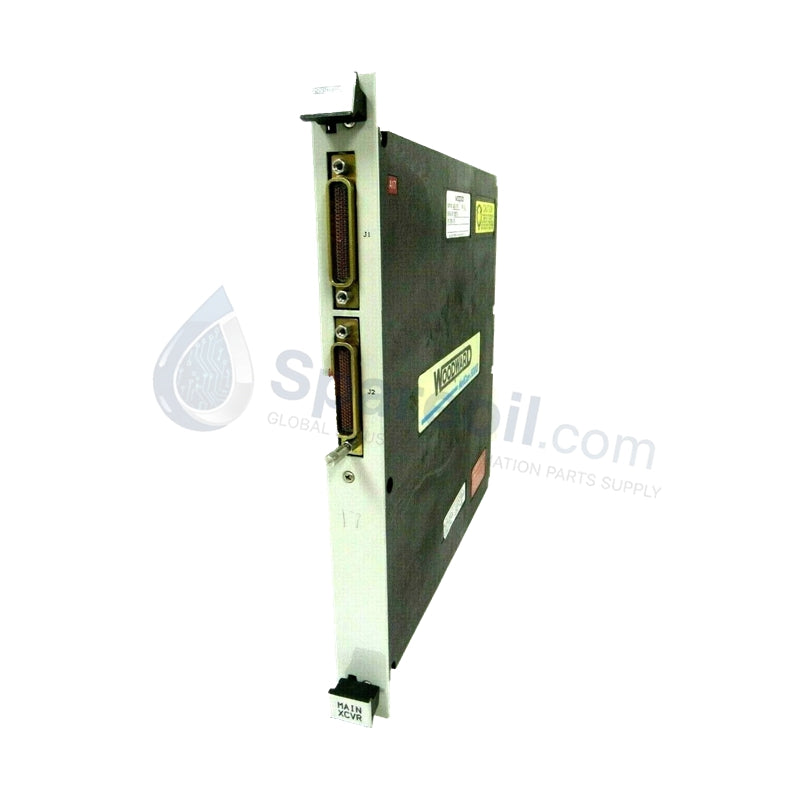

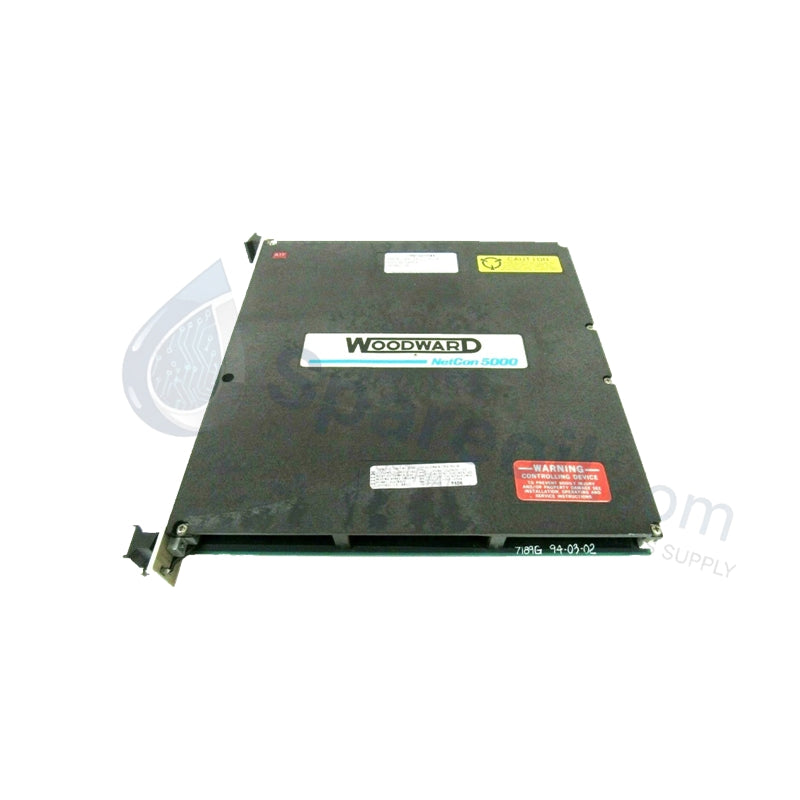

وحدة إدخال تناظرية معزولة طراز 5463-785 Woodward

وحدة إدخال تناظرية معزولة طراز 5463-785 Woodward | مخزون جديد وأصلي

التوفر: 99 متوفر في المخزون

وحدة الإدخال التناظرية المعزولة لأنظمة التحكم Woodward 5463-785 NetCon 5000 / MicroNet تعمل الوحدة Woodward 5463-785، والمُفهرسة أيضًا باسم وحدة...

رمز المنتج: 5463-785

Manufacturer: Woodward
Product No.: 5463-785
Product Type: وحدات الإدخال التناظرية
Product Origin: USA
Payment:T/T, Western Union
Weight: 560g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإدخال التناظرية المعزولة لأنظمة التحكم Woodward 5463-785 NetCon 5000 / MicroNet

تعمل الوحدة Woodward 5463-785، والمُفهرسة أيضًا باسم وحدة الإدخال التناظرية المعزولة 5463-785 (رقم الجزء البديل: 4153-782)، كمكون مادي مخصص لتهيئة الإشارة عالية السرعة واكتساب القياس عن بعد التناظري داخل منصات أنظمة التحكم NetCon 5000 / MicroNet.

مواصفات الأجهزة

المعلمة	المواصفة
النموذج	5463-785 (رقم الجزء البديل: 4153-782)
الماركة	Woodward
المنشأ	الولايات المتحدة
الوزن	0.56 كجم (1.23 رطل)
الأبعاد	المقاس القياسي لفتحة هيكل NetCon 5000 / MicroNet
درجة حرارة التشغيل	-40 إلى +70 درجة مئوية
استهلاك الطاقة	مدخل 24 فولت تيار مستمر اسمي؛ استهلاك التيار: 0.6 أمبير كحد أقصى
نوع الوحدة	وحدة إدخال تناظرية معزولة من 8 نقاط
قنوات الإدخال	8 قنوات معزولة بالكامل
نطاق إشارة الإدخال	0-20 مللي أمبير، 4-20 مللي أمبير، 0-10 فولت تيار مستمر، +-10 فولت تيار مستمر
معدل أخذ العينات	10 كيلو هرتز (اكتساب محدد عالي السرعة)
الدقة / الصدق	+-0.2% من المقياس الكامل
العزل الكهربائي	عزل جلفاني كامل من قناة إلى قناة ومن قناة إلى منطق
بروتوكول الواجهة المحلية	واجهة RS-485 / Modbus RTU مدمجة
موثوقية المكون	متوسط الوقت بين الأعطال (MTBF) > 100,000 ساعة

منطق ردود فعل محرك الأقراص الصناعية والحاكم

تُنفذ وحدة Woodward 5463-785 مصفوفة أخذ عينات فائقة السرعة تبلغ 10 كيلو هرتز لدفع جداول استجابة حلقة تغذية الراجع للمشغل في الوقت الفعلي داخل أنظمة تنظيم التوربينات. وتُطبق دائرة التتبع الداخلية قمعًا مستمرًا للتشويه التوافقي عبر جميع القنوات المعزولة الثمانية بالكامل، مما يمنع التداخل الكهربائي الاستقرائي من تعطيل حلقات الضغط أو الجهد أو المللي أمبير الواردة. ومن خلال ربط لقطات المستشعر عالية السرعة مباشرة بمنطق قلب الحاكم، تحافظ الوحدة على دقة تحويل الإشارة ضمن عتبة مقياس كامل صارمة تبلغ +-0.2%، مما يؤدي إلى مسح مسارات ضوضاء الخلفية لتنفيذ مسارات أوامر حتمية أثناء تحولات الحمل العابرة.

الأسئلة المتداولة

س: كيف يؤثر معدل أخذ العينات عالي السرعة 10 كيلو هرتز على زمن الاستجابة أثناء تقدير حالة التوربينات المباشرة؟

ج: توفر سرعة 10 كيلو هرتز لقطة إشارة خام كل 100 ميكروثانية عبر مسارات الإدخال المعزولة الثمانية. تسمح حلقة تنفيذ البيانات السريعة هذه لوحدة التحكم الرئيسية بمعالجة التغييرات الحرجة في خطوط التوربينات الهيدروليكية أو الضغط على الفور، مما يلغي تأخير الإرسال أثناء تحديدات الرحلة الطارئة.

س: ما هي حدود العزل التي تحمي قلب المنطق من الارتفاعات الكهربائية من جانب المجال؟

ج: تتضمن البطاقة حدود تصميم عزل جلفاني مادية من قناة إلى قناة ومن قناة إلى منطق. تمنع هذه الحواجز الداخلية الدائمة ارتفاعات الجهد العابرة العالية، والحديث المتبادل الاستقرائي، وحلقات الأرض حتى معايير الهيكل القياسية، مما يحافظ على الشذوذ من جانب المجال بعيدًا عن المعالجات الدقيقة للوحة الخلفية.

س: هل يمكن إعادة تعيين إشارات الإدخال بين نطاقات تتبع التيار 4-20 مللي أمبير والجهد +-10 فولت تيار مستمر في تخطيط فتحة مباشرة؟

ج: ترتبط تهيئة النطاق مباشرة بمعلمات المعايرة الداخلية وتوجيه كتلة الأطراف. بينما تتعامل البنية التحتية للأجهزة مع نطاقات إشارة مختلفة في وقت واحد عبر القنوات، تتطلب تعديلات تكوينات الإشارة تحديث ملفات تخطيط البرامج في محطة الهندسة الرئيسية لمواءمة مقاييس التحويل.

إرشادات التثبيت الميداني

محاذاة فتحة الهيكل: قم بتوجيه الوحدة بعناية في مسارات فتحة هيكل NetCon 5000 أو MicroNet. حرك الوحدة للداخل حتى تستقر المسامير الخلفية تمامًا في اللوحة الخلفية، ثم أحكم ربط جميع المسامير اللولبية لتأمين استمرارية الأرض الهيكلية.
تأريض درع جهاز الإرسال: قم بتوجيه جميع خطوط 4-20 مللي أمبير والجهد باستخدام أزواج ملتوية ومزدوجة التدريع عالية الجودة. قم بتأمين أسلاك درع كابل الإشارة حصريًا على قضيب تأريض الأجهزة الرئيسي المحدد داخل خزانة التحكم لمنع حلقات الأرض.
فصل قنوات التناظرية: احتفظ بجميع كابلات التناظرية ذات الجهد المنخفض وأسلاك اتصالات RS-485 Modbus في مسارات أسلاك مخصصة. حافظ على مسافة فصل لا تقل عن 30 سم من مغذيات التيار المتردد عالية الأمبير، أو خطوط خرج المشغل، أو دوائر محث المحركات الحثية.
إدارة التبريد بالحمل الحراري: تأكد من أن فتحات التهوية العلوية والسفلية لشبكة الهيكل خالية من العوائق. نظرًا لأن هذه الوحدة تسحب تيارًا أقصى يبلغ 0.6 أمبير عند 24 فولت تيار مستمر، فإن الحفاظ على تدفق تيارات الهواء أمر حيوي لمنع المكونات الداخلية من تجاوز الحد الحراري الأقصى البالغ 70 درجة مئوية.
