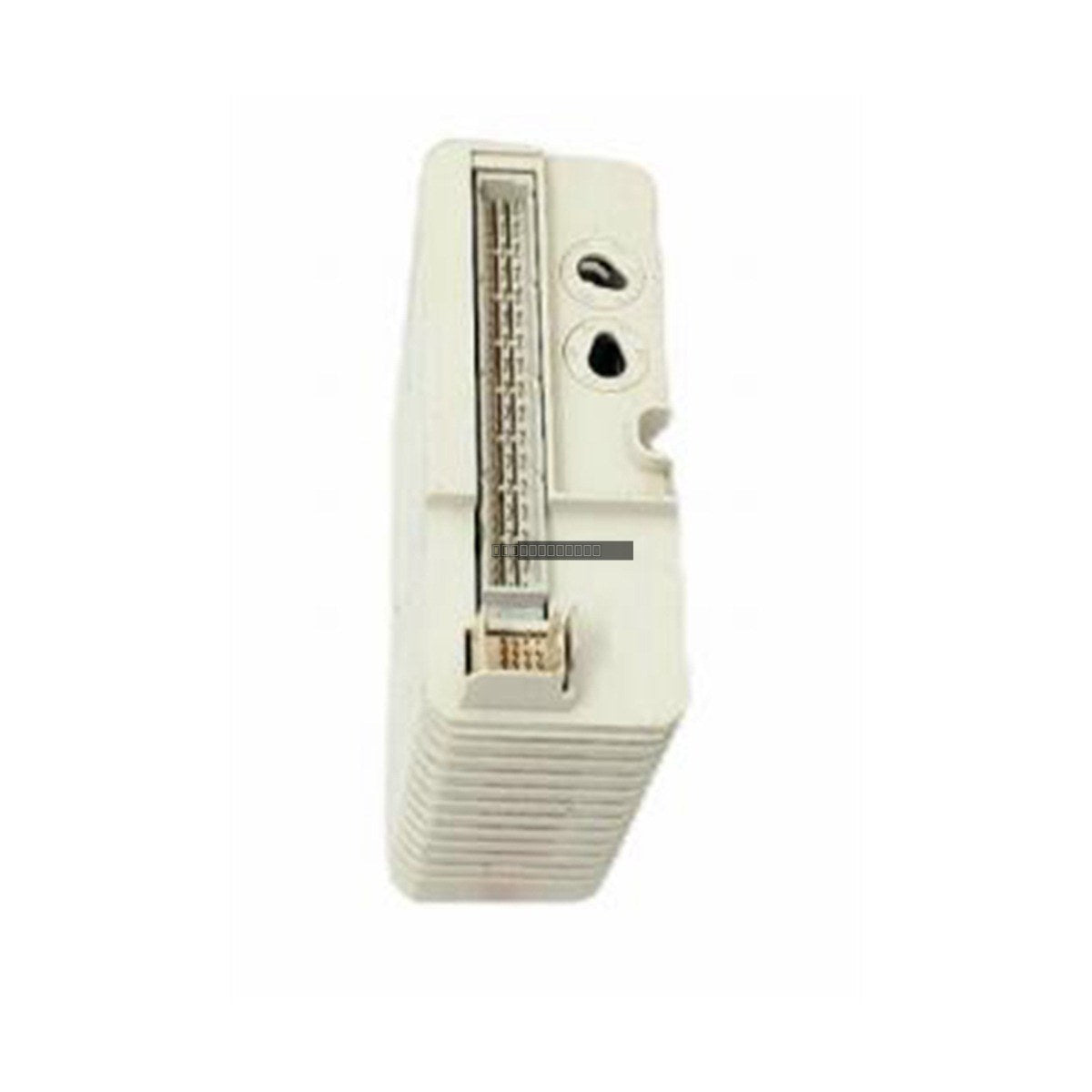

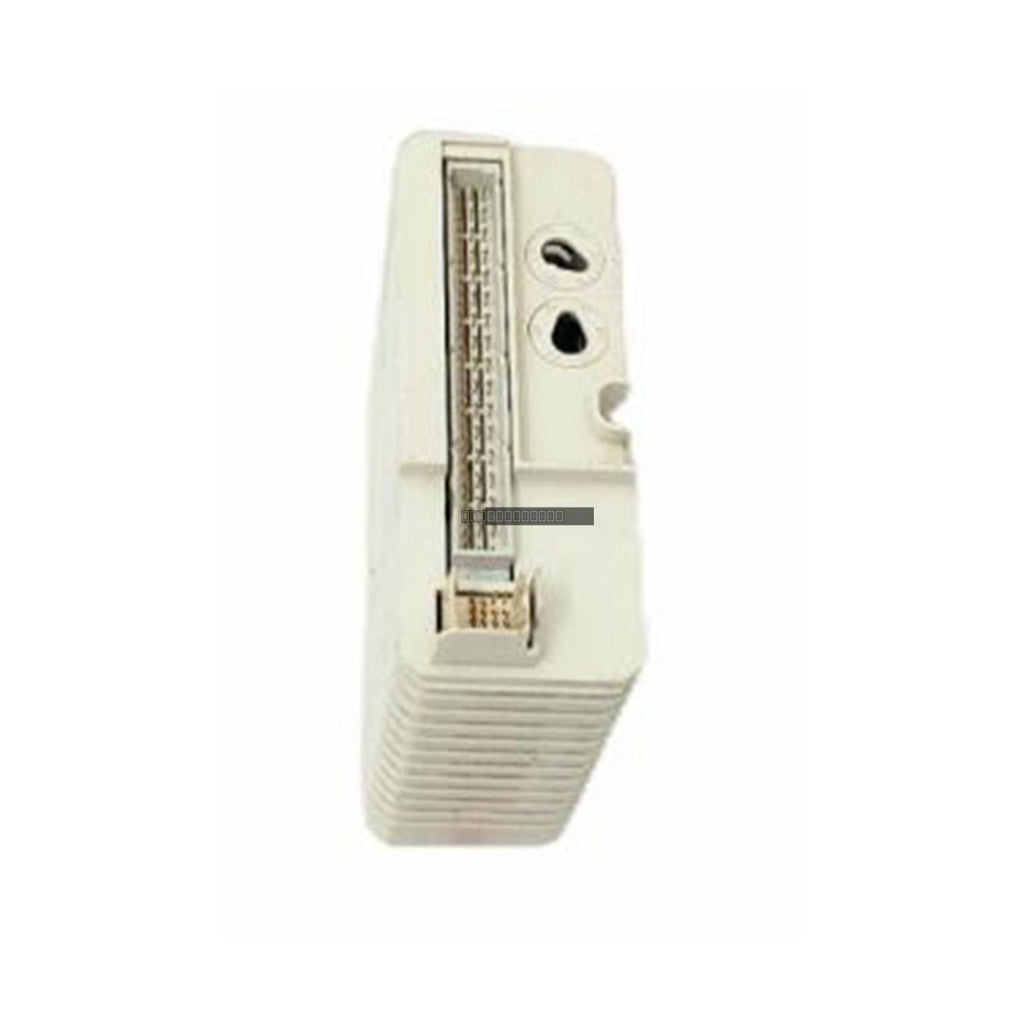

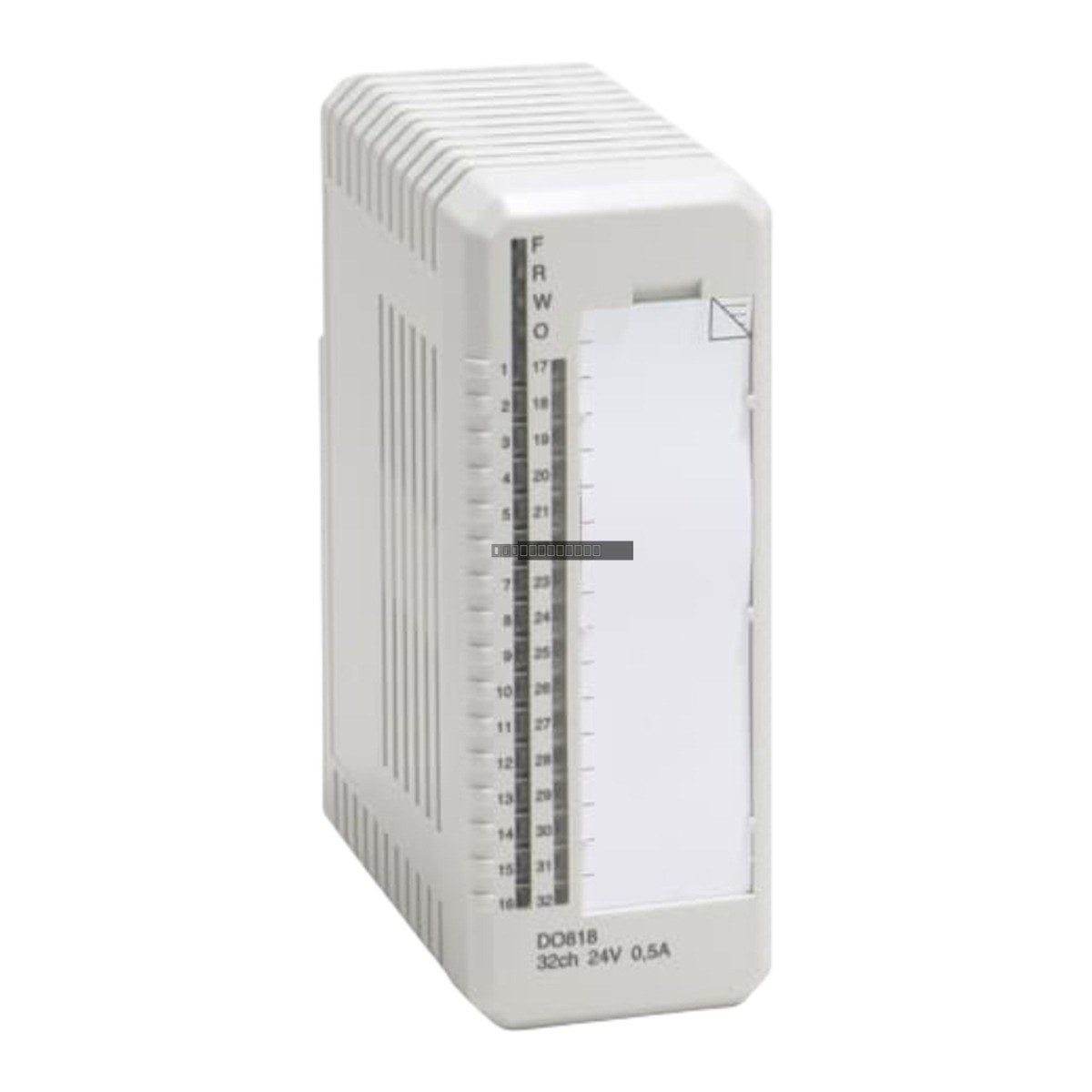

ABB 3BSE069053R1 DO818 Digital Output Module

ABB 3BSE069053R1 DO818 Digital Output Module

التوفر: 5 متوفر في المخزون

The ABB DO818 (3BSE069053R1) is a high-density 32-channel digital output module designed for the S800 I/O distributed process control system....

رمز المنتج: 3BSE069053R1

Manufacturer: ABB
Product No.: 3BSE069053R1
Product Type: Digital Output Module
Product Origin: Sweden
Payment:T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

The ABB DO818 (3BSE069053R1) is a high-density 32-channel digital output module designed for the S800 I/O distributed process control system. It provides reliable 24 V DC transistor-based output switching, organized into two electrically isolated groups of 16 channels. Each group includes an integrated process voltage supervision input to monitor supply health.

Features

32 digital output channels configured as current sourcing with current limiting.
Two individually isolated groups (16 channels per group) with dedicated process voltage supervision.
High-side driver technology featuring short-circuit, over-voltage, and over-temperature protection.
Integrated EMC protection and inductive load suppression for robust operation in industrial environments.
Optical isolation barrier between the field signals and the internal ModuleBus.
Status indication LEDs provided for each output channel.

Applications

Oil & Gas: Control of flow manifolds, chemical injection systems, and burner management.
Chemical & Petrochemical: Hazardous area isolation, reactor venting, and bulk transfer control.
Power Generation & Water Treatment: Management of cooling fans, backwash valves, and switchgear trip signaling.
Pulp, Paper, & Mining: Implementation of sorting gates, lime kiln controls, and emergency stop cascades.

Technical Specifications

Model	DO818 (3BSE069053R1)
Channels	32
Signal Type	24 V DC (12 - 32 V DC range)
Output Current	0.5 A per channel (max continuous)
Power Dissipation	Typ 2.8 W
ModuleBus Consumption	70 mA (+5 V)
Insulation Voltage	50 V rated / 500 V AC dielectric test
Max Cable Length	600 meters

Installation Guidelines

Horizontal Mounting: Mount the module horizontally on standard DIN rails to ensure optimal thermal dissipation. Vertical mounting reduces the maximum operating temperature rating from 55 degC to 40 degC.
Airflow: Maintain a minimum clearance of 100 mm (4 inches) above and below the module to facilitate convection cooling.
Environment: Designed for Pollution Degree 2 environments (IEC 60664-1). Conformal coating is applied to meet G3 severity levels for corrosive atmospheres.
Safety: Always disconnect power before inserting or removing the module from the I/O base to prevent electrical arcing or damage to the ModuleBus pins.

FAQ

What is the primary function of the DO818 module?

The DO818 is a digital output module for the ABB S800 I/O system, used to drive field devices such as solenoids, relays, or indicators within the 800xA control environment.

How does the module handle short circuits?

The module utilizes current limiting. If a short circuit occurs, the output enters a pulsed mode to limit current. If temperatures exceed 135 degC, the module performs a selective thermal shutdown to protect the internal circuitry.

Can I isolate different voltage segments?

Yes, the 32 channels are divided into two isolated groups. This allows for the separation of power segments or different voltage domains within the allowed 12-32 V DC range.
