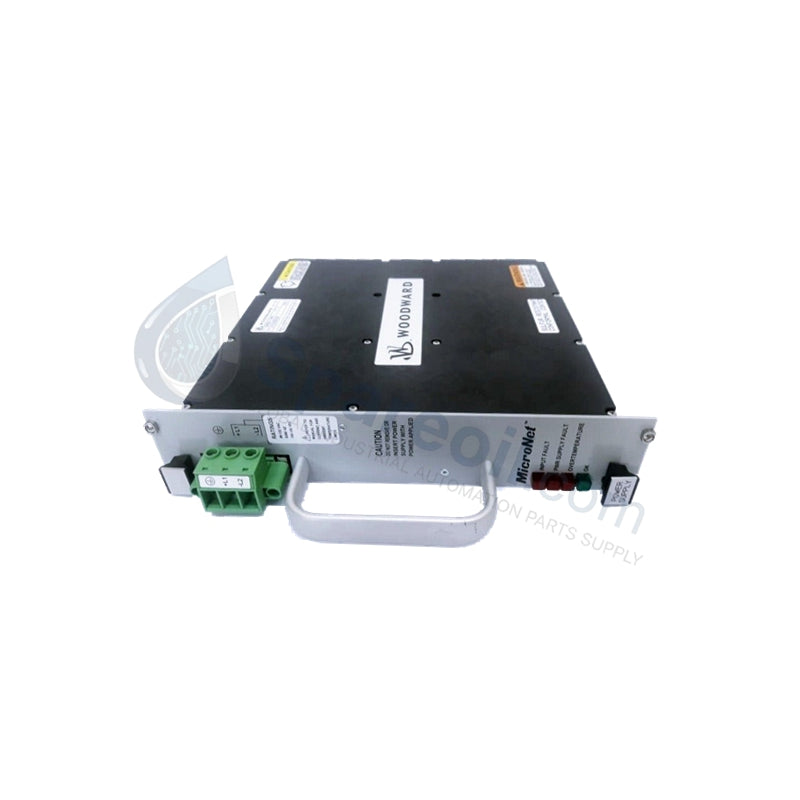

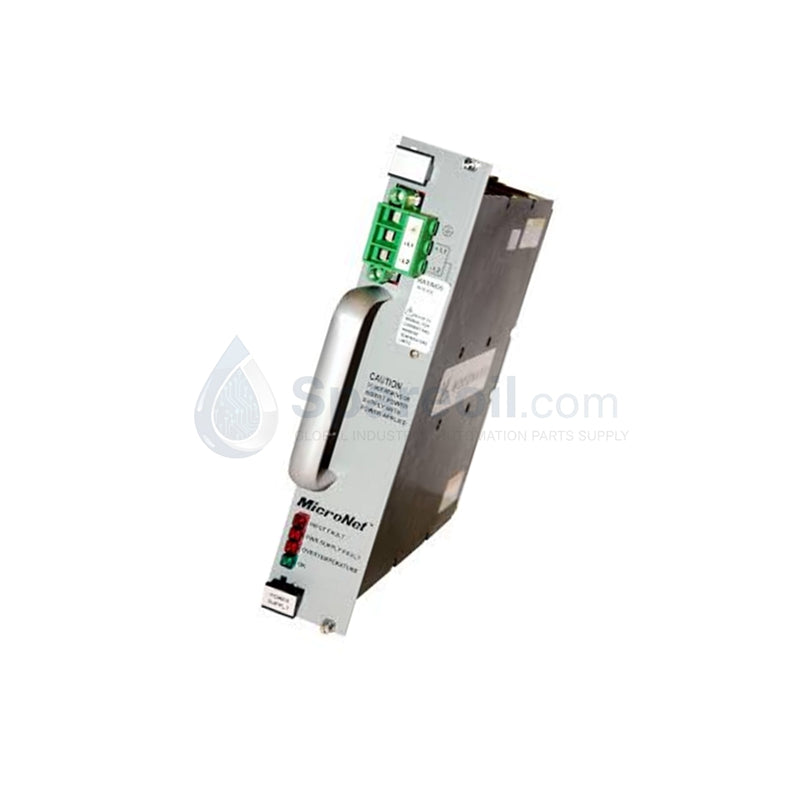

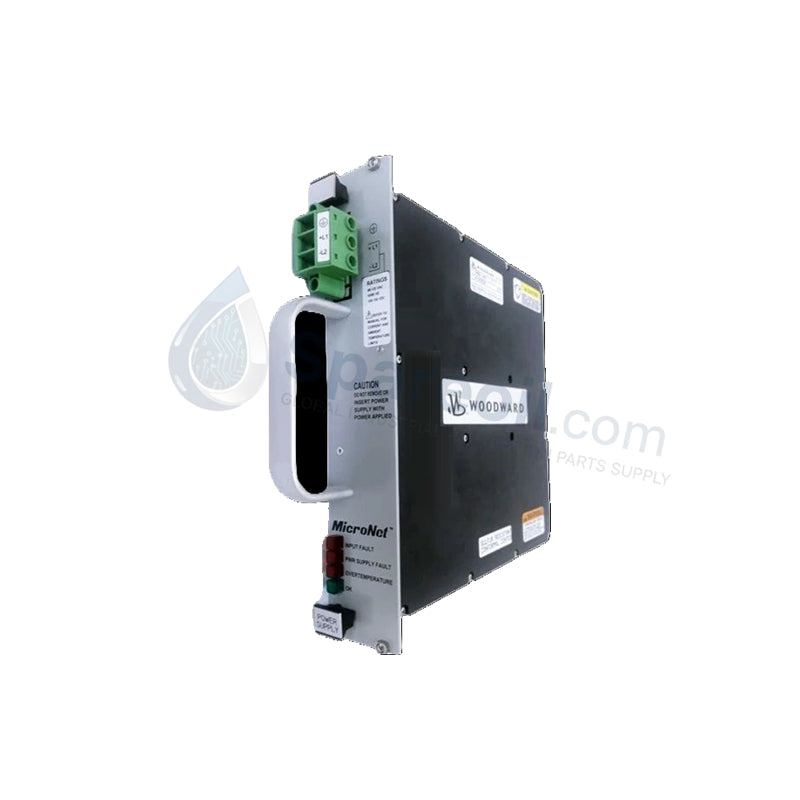

بطاقة الإخراج 5466-1002 Woodward MicroNet 32-قناة 24VDC

التوفر: 99 متوفر في المخزون

نظرة عامة على المنتج تعمل وحدة Woodward 5466-1002 كوحدة واجهة إخراج منفصلة عالية الكثافة ضمن نظام التحكم الرقمي MicroNet. تدير هذه الوحدة...

رمز المنتج: 5466-1002

Manufacturer: Woodward
Product No.: 5466-1002
Product Type: وودوارد مايكرونت
Product Origin: USA
Payment:T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

تعمل وحدة Woodward 5466-1002 كوحدة واجهة إخراج منفصلة عالية الكثافة ضمن نظام التحكم الرقمي MicroNet. تدير هذه الوحدة 32 قناة إخراج رقمية مستقلة، وتوفر طاقة الإشارة اللازمة لتشغيل الأجهزة الصناعية الخارجية مثل مرحلات الوساطة، وصمامات الملف اللولبي، ومؤشرات الحالة. تعد هذه الوحدة بمثابة نقطة التنفيذ الأساسية للمنطق الآلي، حيث تقوم بترجمة أوامر المعالج إلى إجراءات مادية لحكام التوربينات، وإدارة المولدات، وأتمتة العمليات المعقدة.

المواصفات الفنية

تستخدم الوحدة 5466-1002 عزلًا بصريًا متقدمًا وتبديلًا قويًا بحالة صلبة لضمان سلامة الإشارة في بيئات توليد الطاقة ذات الاهتزازات العالية.

المعيار	المواصفات
رقم الكتالوج	5466-1002
نوع المنتج	وحدة إخراج منفصلة
عدد القنوات	32 قناة مستقلة
نوع الإخراج	رقمي 24 فولت تيار مستمر (حالة صلبة)
تيار الإخراج	0.5 أمبير لكل قناة
العزل	عزل بصري (من المنطق الداخلي إلى المجال)
عائلة النظام	تحكم رقمي MicroNet
درجة حرارة التشغيل	من 0 درجة مئوية إلى +60 درجة مئوية
الأبعاد	170 ملم × 100 ملم × 50 ملم
الوزن	0.9 كجم

مزايا هندسية

عزل عالي الأمان: يفصل العزل البصري منطق اللوحة الخلفية الحساسة لـ MicroNet عن الضوضاء الكهربائية والارتفاعات المفاجئة في جانب المجال. تمنع هذه البنية الحلقات الأرضية وتحمي وحدة المعالجة المركزية من القوة الدافعة الكهربائية العكسية (back-EMF) الناتجة عن تبديل الأحمال الحثية مثل الملفات اللولبية.
كثافة قناة فائقة: من خلال تجميع 32 مخرجًا في فتحة واحدة، تقلل الوحدة 5466-1002 بشكل كبير من مساحة الرف المطلوبة. وهذا يسمح للمهندسين بتصميم خزانات تحكم أصغر أو زيادة سعة الإدخال/الإخراج للأنظمة الحالية دون إضافة هياكل أجهزة إضافية.
قدرة الحمل الاستقرائي: مع تصنيف 0.5 أمبير لكل قناة، تقوم الوحدة بتشغيل معظم المرحلات الصناعية القياسية بجهد 24 فولت تيار مستمر والملفات اللولبية الصغيرة مباشرة. وهذا يقلل من الحاجة إلى تكييف إشارة خارجي ويبسط التوصيلات الميدانية.
تكامل نظام MicroNet: تدعم الوحدة تكوينات وحدة المعالجة المركزية الفردية والمتكررة. تتكامل بسلاسة مع مبرمج التطبيقات الرسومية (GAP) من Woodward، مما يسمح بتعيين المنطق السريع ومراقبة حالة كل مخرج فردي في الوقت الفعلي.
الامتثال العالمي: تفي الأجهزة بالمعايير الدولية الصارمة، بما في ذلك CE و UL و CSA و ATEX. وهذا يجعل الوحدة 5466-1002 خيارًا موثوقًا به للدفع البحري وبيئات النفط والغاز الخطرة حيث تكون شهادات السلامة إلزامية.

الأسئلة الشائعة

س: هل يمكن للوحدة 5466-1002 تشغيل المحركات عالية الطاقة مباشرة؟

ج: توفر كل قناة ما يصل إلى 0.5 أمبير عند 24 فولت تيار مستمر. بالنسبة للأجهزة عالية التيار مثل الملفات اللولبية الهيدروليكية الكبيرة أو المحركات، استخدم الوحدة 5466-1002 لتشغيل مرحل وسيط أو مشغل طاقة مخصص لضمان طول عمر مكونات الحالة الصلبة للوحدة.

س: هل توفر الوحدة ملاحظات حول حالة الإخراج؟

ج: نعم. يراقب نظام MicroNet الحالة الداخلية لقناة الإخراج. يمكن للفنيين عرض حالة كل قناة من القنوات الـ 32 من خلال برنامج التشخيص من Woodward للتحقق من أن الأمر من وحدة المعالجة المركزية قد وصل إلى مرحلة الإخراج.

س: هل الوحدة 5466-1002 قابلة للتبديل الساخن؟

ج: بينما يسمح هيكل MicroNet بالاستبدال المعياري، اتبع دائمًا إجراءات السلامة الصناعية القياسية. نوصي بإيقاف تشغيل فرع الإدخال/الإخراج أو وضع حلقة التحكم المرتبطة في الوضع "اليدوي" قبل إزالة الوحدة لمنع تعثرات التوربينات غير المقصودة أو اضطرابات العملية.

س: ما هو الاختلاف الرئيسي بين الوحدة 5466-1002 ووحدة الإدخال؟

ج: الوحدة 5466-1002 هي وحدة تشغيل . إنها ترسل إشارات إلى الأجهزة الميدانية. على النقيض من ذلك، تتلقى وحدات الإدخال مثل 5464-643 إشارات من الأجهزة الميدانية (مثل مفاتيح الحد أو أجهزة الاستشعار) لأغراض المراقبة.
