الوصف

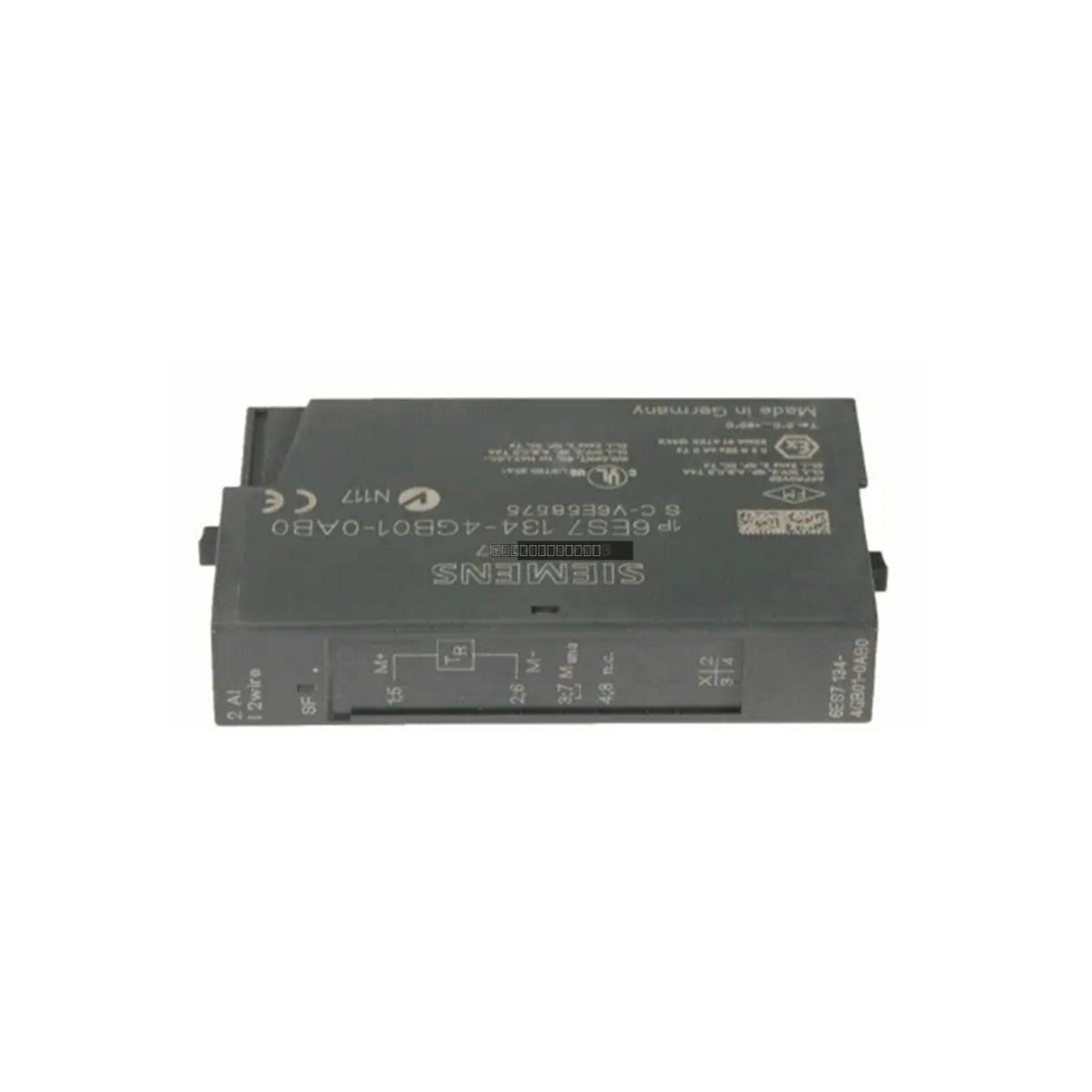

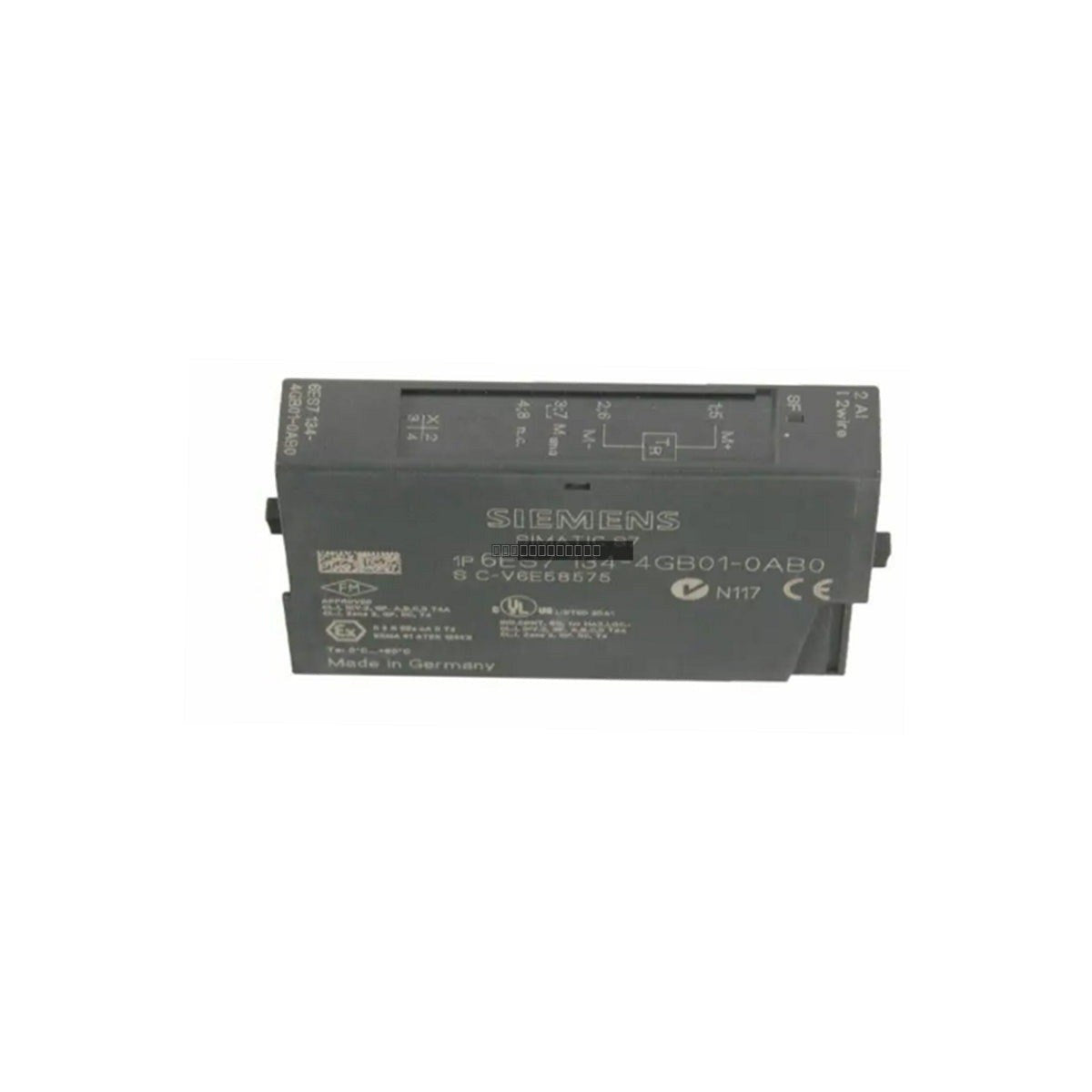

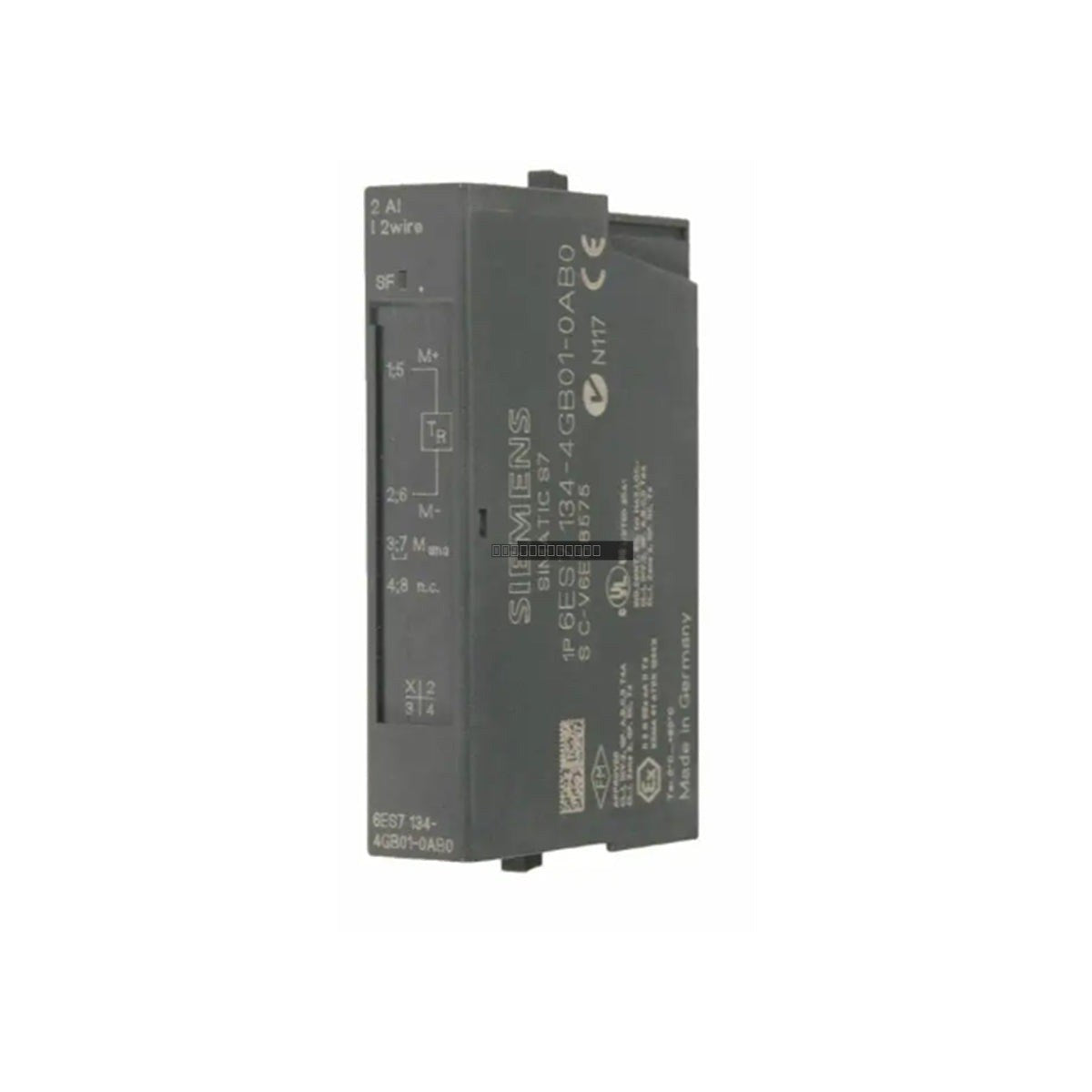

وحدة Siemens 6ES7134-4GB01-0AB0 هي وحدة إلكترونية SIMATIC DP لنظام الإدخال/الإخراج الموزع ET 200S. تم تصميم وحدة الإدخال التناظرية ثنائية القنوات هذه (2AI I-2DMU ST) لمعالجة إشارات التيار القياسية من 4 إلى 20 مللي أمبير من محولات 2-wire. بعرضها المدمج الذي يبلغ 15 مم، تم تصميمها لتهيئة أنظمة الإدخال/الإخراج عالية الكثافة في بيئات الأتمتة الصناعية، مما يوفر اكتسابًا موثوقًا للبيانات لتطبيقات مراقبة الضغط والتدفق والمستوى.
الميزات
- إدخال تيار تناظري ثنائي القناة لمحولات 2-wire (4-20 مللي أمبير).
- دقة 13 بت مع وقت دورة 65 مللي ثانية لكل قناة.
- عرض وحدة مدمج للغاية يبلغ 15 مم لتجميعات رف ET 200S الموفرة للمساحة.
- مؤشر LED تشخيصي مدمج SF (خطأ جماعي) لتحديد الحالة بسرعة.
- حماية من عكس القطبية بحد تدمير 35 مللي أمبير لكل قناة.
- إمكانيات تجانس وتصفية رقمية قابلة للضبط.
التطبيقات
- مراقبة معالجة المياه ومياه الصرف الصحي (مستويات الضغط والجرعات).
- أجهزة العمليات الكيميائية والبتروكيماوية.
- أنظمة المراقبة المساعدة البحرية.
- قياس الضغط الهيدروستاتيكي والضغطي التفاضلي.
- تتبع التدفق عبر عدادات التدفق الكهرومغناطيسية أو الدوامية.
المواصفات الفنية
| النموذج | 6ES7134-4GB01-0AB0 |
| نوع الإدخال | تيار تناظري (محول 2-wire) |
| القنوات | 2 |
| الدقة | 13 بت |
| وقت الدورة | 65 مللي ثانية لكل قناة |
| الجهد المقنن | 24 فولت تيار مستمر (عبر وحدة الطاقة) |
| استهلاك التيار (الحمل) | 80 مللي أمبير كحد أقصى |
| استهلاك التيار (اللوحة الخلفية) | 10 مللي أمبير كحد أقصى (3.3 فولت تيار مستمر) |
| فقدان الطاقة | 0.6 واط (نموذجي) |
| مساحة العنوان | 4 بايت |
إرشادات التركيب
- تأكد من تثبيت سكة DIN بحجم 35 مم بشكل أفقي داخل الكابينة.
- قم بتثبيت الوحدة الطرفية على سكة DIN وحركها جانبيًا لتتصل بواجهة ET 200S المجاورة أو وحدة الطاقة.
- قم بمحاذاة الوحدة الإلكترونية 6ES7134-4GB01-0AB0 مع قضبان توجيه الوحدة الطرفية واضغط بقوة حتى تسمع صوت طقطقة.
- قم دائمًا بفصل الطاقة عن النظام قبل إدخال أو إزالة الوحدات الإلكترونية لمنع التلف الكهربائي أو أخطاء اتصال الناقل.
- حافظ على ممارسات التأريض والتدريع الصحيحة لكابلات الإشارة التناظرية لتقليل تداخل EMI.
الأسئلة الشائعة
ما هو استهلاك التيار لوحدة 6ES7134-4GB01-0AB0؟
تستهلك الوحدة 80 مللي أمبير كحد أقصى من مصدر طاقة الحمل 24 فولت (L+) و 10 مللي أمبير من ناقل اللوحة الخلفية 3.3 فولت.
ما نوع الإشارات التي تقبلها هذه الوحدة؟
تم تصميم هذه الوحدة خصيصًا للمحولات ثنائية الأسلاك التي توفر إشارة تيار تناظرية من 4 إلى 20 مللي أمبير.
ماذا يشير مؤشر SF LED؟
يشير مؤشر SF (خطأ جماعي) LED إلى وجود أخطاء على مستوى المجموعة، مثل الدوائر المفتوحة أو الأخطاء الداخلية للوحدة.
