ورقة بيانات بطاقة تشغيل مشغل Woodward طراز 8200-226

8200-226 محرك Woodward ثنائي القطب 24VDC 250mA

8200-226 محرك Woodward ثنائي القطب 24VDC 250mA

التوفر: 10 متوفر في المخزون

بطاقة مشغل المشغل Woodward 8200-226 تعمل البطاقة Woodward 8200-226، والمدرجة أيضًا في الكتالوج باسم 8200-226 وحدة تحكم موضع السيرفو /...

رمز المنتج: 8200-226

Manufacturer: Woodward
Product No.: 8200-226
Product Type: بطاقات تشغيل المشغلات
Product Origin: USA
Payment:T/T, Western Union
Weight: 1550g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

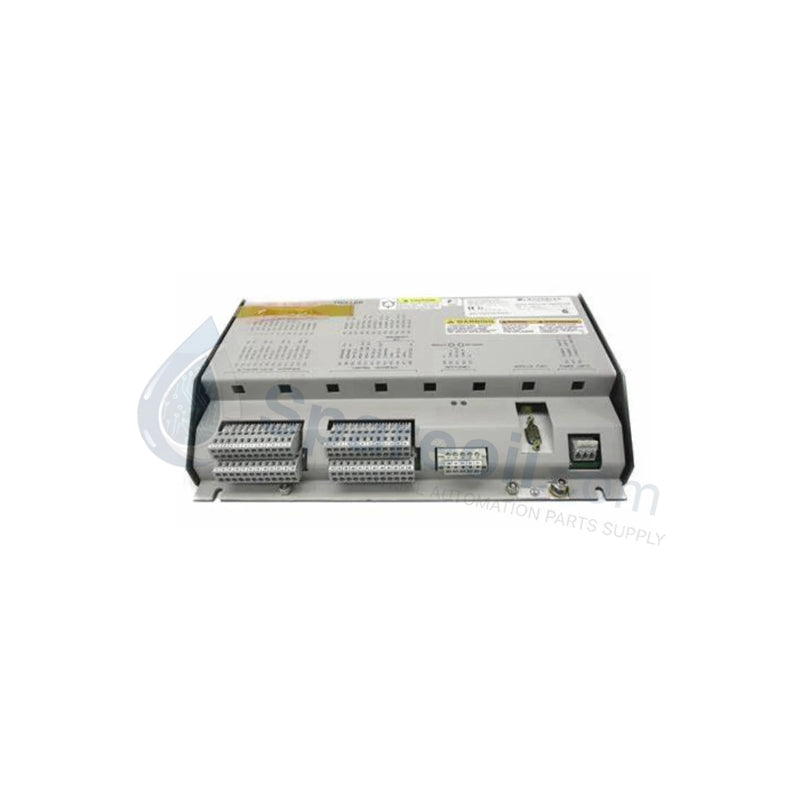

بطاقة مشغل المشغل Woodward 8200-226

تعمل البطاقة Woodward 8200-226، والمدرجة أيضًا في الكتالوج باسم 8200-226 وحدة تحكم موضع السيرفو / مشغل المشغل، كمكون أجهزة مخصص لتحويل إشارات التحكم منخفضة المستوى إلى مخرجات محرك ثنائي القطب عالي التيار ضمن شبكات التحكم في التوربينات والمحركات الترددية.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	8200-226
العلامة التجارية	Woodward
المنشأ	الولايات المتحدة الأمريكية
الوزن	1.55 كجم
الأبعاد	32.9 سم × 20.3 سم × 6.5 سم
درجة حرارة التشغيل	-40 إلى +70 درجة مئوية
استهلاك الطاقة	20 واط نموذجي عند التحميل الكامل
طاقة الإدخال	18-32 VDC (اسمي 24 VDC)
نطاق تيار الإخراج	+/-10 مللي أمبير إلى +/-250 مللي أمبير (ثنائي القطب، قابل للتكوين برمجيًا)
إشارات التحكم	4-20 مللي أمبير، 1-5 VDC، أو تعديل عرض النبضة (PWM)
مقاومة الإدخال	200 أوم
دقة التحكم	تحديد المواقع 11 بت
نطاق التشغيل	2-22 مللي أمبير (إشارة الإدخال)
دوائر الحماية	حماية من الجهد الزائد، القطبية العكسية، وقصر الدائرة

خصائص التحكم في المحركات الصناعية والمحافظات

تعمل هذه الوحدة ضمن أنظمة التحكم في المحركات الأولية عالية الأداء، وتعتمد على مقاييس استجابة ردود فعل حلقة المشغل المتخصصة للتواصل بين المحافظات الإلكترونية والمشغلات الهيدروليكية أو الهوائية بزمن انتقال أقل من مللي ثانية. تنظم اللوحة توزيع الطاقة الداخلية للتعامل مع ملفات تبديد الحرارة للمشتت الحراري المتولدة أثناء عمليات التحميل الثقيل ثنائية القطب حتى +/-250 مللي أمبير. تحول بنية المعالجة الرقمية الداخلية متطلبات الإدخال عبر مصفوفة تحديد المواقع عالية الدقة ذات 11 بت، مما يزيل الانجراف في المعايرة المرتبط بتقادم المكونات، وتطابق ملفات التعريف المطلوبة بواسطة مشغلات Woodward 512 و 8256 المتناسبة.

الأسئلة المتكررة

س: كيف يتعامل الوحدة 8200-226 مع حالة قصر الدائرة المفاجئ داخل ملفات المشغل الخارجية؟

ج: تعتمد الوحدة على دوائر حماية الأجهزة المتكاملة التي تقوم فورًا بتثبيت حلقة الإخراج لمنع التلف، بينما تسجل في نفس الوقت إشارة خطأ تشخيصية إلى المحافظ الإلكتروني الرئيسي.

س: هل تيار الإخراج ثنائي القطب ثابت، أم يمكن تعديله لصمامات السيرفو الأصغر؟

ج: تيار الإخراج قابل للتكوين برمجيًا من +/-10 مللي أمبير حتى +/-250 مللي أمبير، مما يسمح للمهندسين بمعايرة إخراج المشغل لمطابقة المعايير الكهربائية الدقيقة للمشغل المستهدف.

س: ما هي وحدات Woodward القديمة التي يحل محلها 8200-226 مباشرة؟

ج: يعمل هذا الطراز كمسار ترقية رقمي رسمي للوحات المشغل التناظرية القديمة 8200-224 و 8200-225.

إرشادات التركيب الميداني

قم بتركيب مجموعة 8200-226 بإحكام داخل حاوية التحكم، مع ضمان وجود مسافة مناسبة حول هياكل المشتت الحراري المتكاملة لدعم تبديد الهواء دون عوائق. قبل توصيل طاقة الإدخال الأولية 18-32 VDC، تحقق من أن قطبية مصدر الطاقة تتطابق مع تخطيط كتلة طرف المشغل. قم بتوصيل جميع إشارات الطلب التناظرية (مثل 4-20 مللي أمبير أو 1-5 VDC) وحلقات تشغيل المشغل ثنائية القطب باستخدام كابلات فردية محمية ومزدوجة الالتواء. قم بإنهاء أسلاك تصريف الدرع في سكة التأريض المخصصة لهيكل الحاوية لمنع التداخل الكهرومغناطيسي الضال من تدهور دقة التحكم ذات 11 بت.
