T8300 ICS TRIPLEX Trusted صحيفة البيانات والدليل الفني

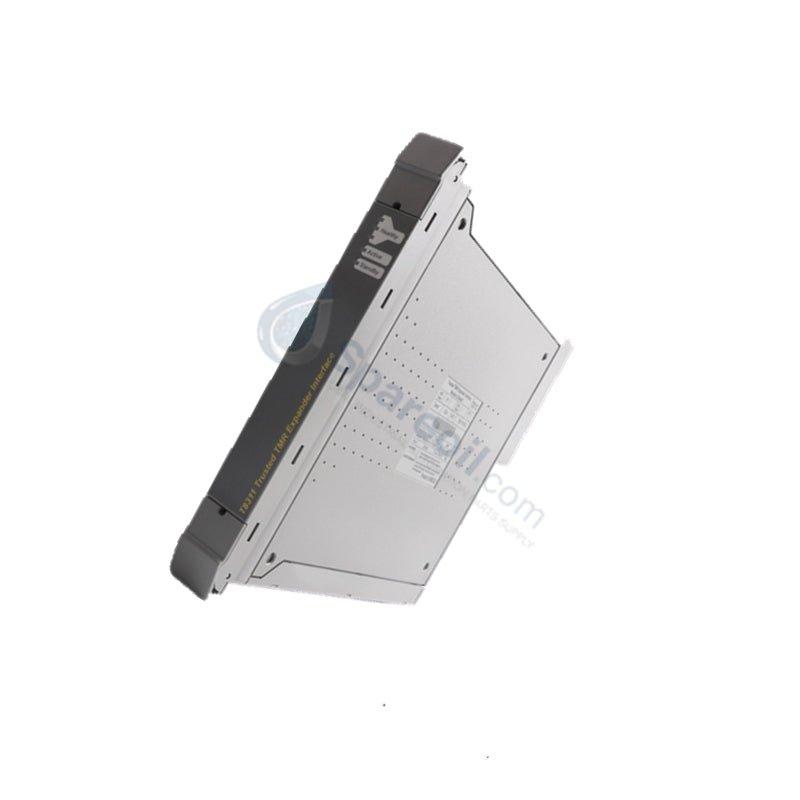

وحدة تزويد الطاقة بالتيار المتردد | ICS TRIPLEX T830

وحدة تزويد الطاقة بالتيار المتردد | ICS TRIPLEX T830

التوفر: 20 متوفر في المخزون

وحدة تزويد الطاقة الموثوقة ICS TRIPLEX T8300 يعمل ICS TRIPLEX T8300 كوحدة تزويد الطاقة الأولية ثنائية الدخل للتيار المتردد T8300...

رمز المنتج: T8300

Manufacturer: ICS Triplex
Product No.: T8300
Product Type: وحدات إمداد الطاقة، وحدات إمداد الطاقة من آي سي إس تريبلكس ترستد
Product Origin: USA
Payment:T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة تزويد الطاقة الموثوقة ICS TRIPLEX T8300

يعمل ICS TRIPLEX T8300 كوحدة تزويد الطاقة الأولية ثنائية الدخل للتيار المتردد T8300 المستخدمة لتنفيذ توزيع تيار مستمر منظم عبر منصات أنظمة السلامة الموثوقة TMR. تقبل الأجهزة الفولتية المصدرية المتذبذبة لتشغيل وحدات التحكم النهائية ووحدات الإدخال/الإخراج المتكاملة عبر قضبان اللوحة الخلفية المستقرة والمراقبة للحماية.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	T8300
العلامة التجارية	ICS TRIPLEX (Rockwell Automation)
المنشأ	الولايات المتحدة
الوزن	2.0 كجم
الأبعاد	لم تحدد من قبل الشركة المصنعة
درجة حرارة التشغيل	-20 درجة مئوية إلى +50 درجة مئوية (الحمل الحراري الطبيعي)، -20 درجة مئوية إلى +70 درجة مئوية (الهواء القسري)
استهلاك الطاقة	كفاءة ~70% عند قدرة خرج 250 واط
نطاق جهد الإدخال	85-264 فولت تيار متردد
نطاق التردد	47-63 هرتز
تيار الاندفاع	20/40 أمبير ذروة (بارد)، 35/65 أمبير ذروة (ساخن)
معامل القدرة	أكبر من أو يساوي 0.95
جهد الخرج	+24 فولت تيار مستمر منظم
طاقة الخرج	250 واط لكل وحدة
وقت الاحتفاظ بالطاقة	أكبر من أو يساوي 20 مللي ثانية
الصمامات الداخلية	6 أمبير، 250 فولت، 3AG بطيء الذوبان
درجة حرارة التخزين	-40 درجة مئوية إلى +85 درجة مئوية
أداء الرطوبة	0-95% رطوبة نسبية، غير متكثفة
نوع التركيب	تصميم وحدة مثبتة على رف
ميزات الحماية	حماية من الحمل الزائد، قصر الدائرة، وحماية حرارية
شهادات النظام	IEC 61508 SIL 3, CE, UL, ATEX, IECEx

التحكم في السلامة الثلاثي التكرار المعياري

تتفاعل بنية ICS TRIPLEX T8300 بشكل أساسي مع التكوينات المجهزة للسلامة التي تنفذ مسارات منطق بنية التكرار المعياري الثلاثي (TMR) 2oo3. تفرض معلمات التصميم الداخلية حدود عزل جلفاني عالية بين توزيع دخل التيار المتردد الخام في الميدان وقضبان المنطق الداخلية الحساسة، مما يمنع التداخل أو ارتفاعات الجهد من المصدر العلوي من إتلاف عناصر المعالج النشطة. يوفر منطق إدارة الطاقة توافقًا كاملاً مع تكوينات الإدخال المزدوج للتيار المتردد المتكررة، حيث تغذي خطوط الطاقة المتوازية المسارات النشطة في وقت واحد. في حالة تدهور أحد المكونات الداخلية أو انقطاع جزء من الخط، تبدأ الأنظمة الفرعية للمراقبة الداخلية في تنفيذ حالة فشل آمنة يمكن التنبؤ بها، ونقل الأحمال بسلاسة بين الوحدات المتكررة لحماية الحلقات التشغيلية دون المساس بمعايير شهادة SIL 3.

الأسئلة المتكررة

س: كيف تحافظ وظيفة التبديل السريع على استقرار اللوحة الخلفية أثناء استبدال الوحدة عبر الإنترنت؟

ج: تعمل دائرة الواجهة الداخلية على عزل أقواس التبديل الكهربائي عند سحب الوحدة أو إدخالها، مما يمنع تقلبات الجهد على اللوحة الخلفية المشتركة بحيث تعمل وحدات التحكم المجاورة دون انقطاع.

س: ما هي سلوكيات الحماية المحددة التي يتم تشغيلها أثناء حدث قصر في دائرة الخرج؟

ج: تستخدم الوحدة دوائر تشخيص داخلية نشطة تستشعر حدود التيار الزائد فورًا، وتقوم بقمع توصيل طاقة الخرج بشكل طبيعي لمنع الهروب الحراري قبل إعادة الضبط عند زوال الخطأ.

س: ما هي المدة التي يمكن أن تحافظ فيها الوحدة على خرج 24 فولت تيار مستمر مستقر إذا فقدت طاقة التيار المتردد الواردة بالكامل؟

ج: يوفر التصميم الداخلي لسعة التخزين وقت احتفاظ أكبر من أو يساوي 20 مللي ثانية تحت ظروف التحميل الاسمية، مما يسمح للنظام بتجاوز التبديلات الصغيرة في الخطوط أو الانقطاعات.

إرشادات التركيب الميداني

سلامة قفل الرف: قم بدفع الوحدة بإحكام على طول قضبان الهيكل المخصصة حتى تستقر الموصلات الخلفية الثقيلة بالكامل، ثم قم بتثبيت مثبتات اللوحة الأمامية لضمان اتصال التأريض الهيكلي.
تراخيص الهواء القسري: حافظ على مسارات خالية من العوائق حول جميع قنوات تبريد الهيكل المتكاملة، وتحقق من بقاء سرعات الحمل الحراري بالهواء القسري أعلى من 20 لتر/دقيقة إذا تجاوزت درجات حرارة التشغيل +50 درجة مئوية.
فصل التغذية المزدوجة: قم بتوجيه دوائر إمداد التيار المتردد الأولية والثانوية عبر قواطع دوائر منفصلة لضمان أن الفصل المادي يتوافق مع متطلبات شبكة الإدخال الداخلية.
روابط التأريض المدرعة: قم بتوصيل أسلاك تأريض الإمداد الخارجية بإحكام بقضيب تأريض أجهزة الخزانة ذو المقاومة المنخفضة لتقليل حقن الضوضاء الكهرومغناطيسية الصناعية.
