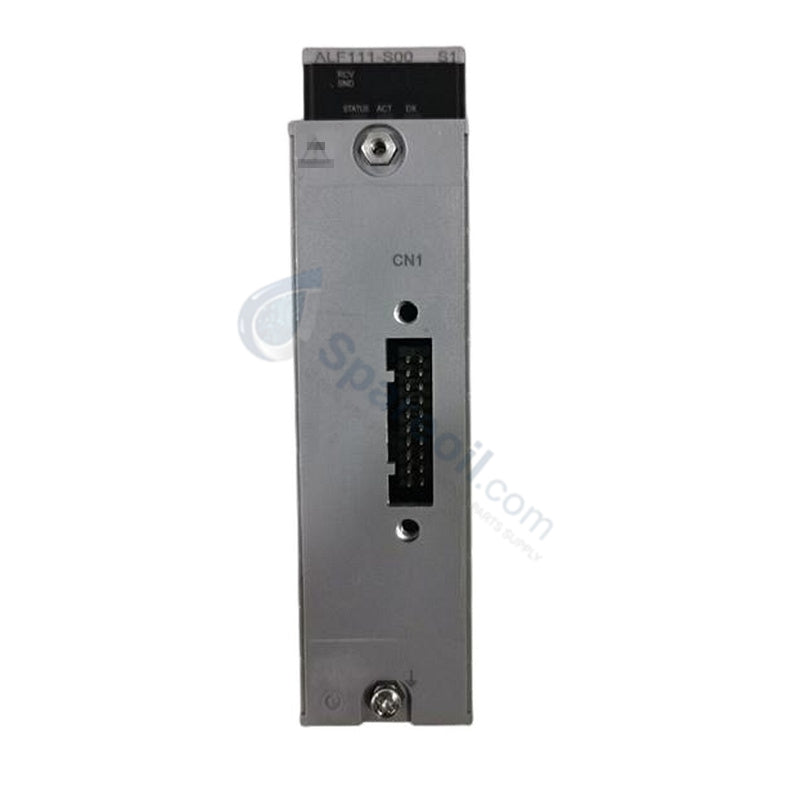

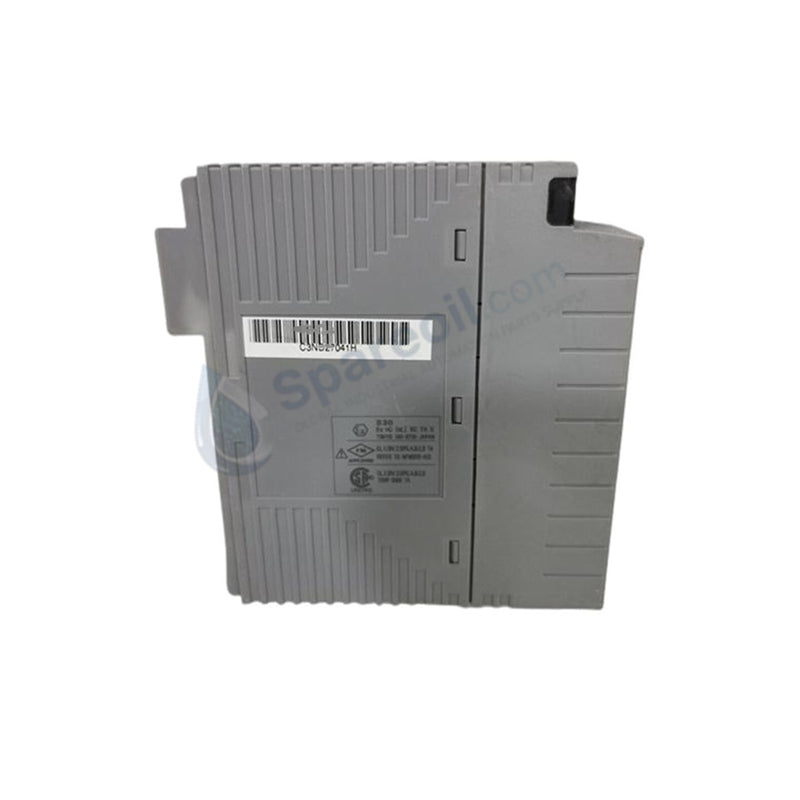

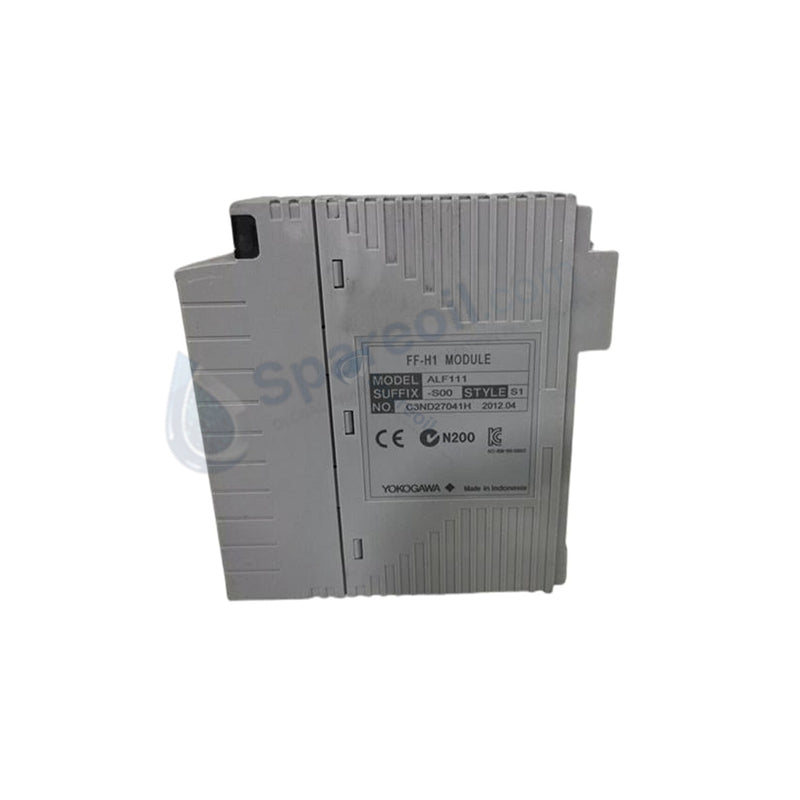

ALF111-S00 S1 وحدة فيلدباص من YOKOGAWA

وحدة اتصال الفيلدبص ALF111-S00 S1 يوكوجاوا

وحدة اتصال الفيلدبص ALF111-S00 S1 يوكوجاوا

التوفر: 20 متوفر في المخزون

وحدة الاتصال YOKOGAWA ALF111-S00 S1 FOUNDATION Fieldbus تعمل الوحدة YOKOGAWA ALF111-S00 S1، والمعروفة أيضًا باسم وحدة الاتصال ALF111-S00 FOUNDATION Fieldbus،...

رمز المنتج: ALF111-S00 S1

Manufacturer: Yokogawa
Product No.: ALF111-S00 S1
Product Type: وحدات الاتصال
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الاتصال YOKOGAWA ALF111-S00 S1 FOUNDATION Fieldbus

تعمل الوحدة YOKOGAWA ALF111-S00 S1، والمعروفة أيضًا باسم وحدة الاتصال ALF111-S00 FOUNDATION Fieldbus، كمكون مادي مخصص لتبادل بيانات حافلة المجال الرقمية الحتمية ضمن بنيات CENTUM VP وCS 3000 لمحطة التحكم الميدانية (FCS). يتم تثبيت الوحدة على وحدات عقد متوافقة مثل ANB10، وANB11، وAFV30، وAFV40، وA2FV50، أو A2FV70، وتوصل برامج التحكم المضيفة مباشرة بأجهزة المجال التي تعمل على الطبقة المادية H1.

المواصفات الفنية

المعلمة	المواصفات
النموذج	ALF111-S00 S1
الماركة	YOKOGAWA
المنشأ	اليابان
الوزن	0.3 كجم
الأبعاد	12.7 سم × 2.5 سم × 12.7 سم
درجة حرارة التشغيل	من 0 إلى 55 درجة مئوية
استهلاك الطاقة	استهلاك تيار 0.5 أمبير أو أقل
واجهة الاتصال	FOUNDATION Fieldbus H1 (وضع الجهد المنخفض السرعة)، 4 منافذ (قسم واحد لكل منفذ)
سرعة الإرسال	31.25 كيلوبت في الثانية
جهد العزل	1500 فولت تيار متردد في الدقيقة (من المجال إلى النظام)
سعة جهاز المجال	حتى 32 وحدة لكل قسم
سعة الإدخال/الإخراج للتحكم	حتى 48 نقطة لكل قسم

تكامل شبكة FOUNDATION Fieldbus H1

تدير الأجهزة ما يصل إلى 4 قطاعات H1 مستقلة لحافلة المجال، تعمل بسرعة إرسال حتمية تبلغ 31.25 كيلوبت في الثانية. تدعم الوحدة وظيفة Link Active Scheduler (LAS) وتعمل كمسؤول عن ساعة الشبكة لتنفيذ عمليات النقل الدورية المجدولة جنبًا إلى جنب مع اتصالات المجال غير الدورية. تحافظ النهايات المضمنة للحافلة في كل قطاع على أشكال موجة الإشارة عبر خطوط حافلة المجال التي تم إنهاؤها عبر كتل طرفية قابلة للإزالة من نوع المشبك بالضغط. بالإضافة إلى ذلك، تسمح تكوينات الأزواج المزدوجة المتكررة داخل عقدة واحدة بالتبديل الفوري دون فقدان اتصالات H1 النشطة أو تعطيل توقيت الجدول الدوري.

الأسئلة الشائعة

س: كيف تحافظ الوحدة على الاتصالات المجدولة أثناء فشل وحدة التحكم المضيفة؟

ج: يحافظ Link Active Scheduler (LAS) على جدول الاتصالات عبر قطاعات H1 النشطة بشكل مستقل عن معالج وحدة التحكم المضيفة، مما يضمن تحديثات حلقة المجال الحتمية.

س: ما هي نهاية القطاع المادية المطلوبة عند تثبيت الوحدة؟

ج: تتميز الوحدة بمحددات قطاع H1 مدمجة يمكن الوصول إليها عبر مجموعة الكتل الطرفية المشبكية بالضغط، مما يلغي الحاجة إلى مقاومات إنهاء الحافلة الخارجية عند واجهة الوحدة.

س: هل تدعم الوحدة تكوينات التثبيت المزدوجة المتكررة داخل هيكل العقدة؟

ج: توفر وحدتان متطابقتان مثبتتان في أزواج فتحات مخصصة روابط اتصال مزدوجة متكررة بالكامل عبر جميع القطاعات الأربعة دون مقاطعة تبادل بيانات جهاز المجال.

إرشادات التثبيت الميداني

تأكد من إيقاف تشغيل الطاقة الخلفية للعقدة قبل إدخال الوحدة أو إخراجها من فتحات هيكل ANB10/ANB11 أو AFV.
وصل خطوط إشارة القطاع باستخدام كابلات مزدوجة مجدولة ومحمية مخصصة ومصممة خصيصًا لمواصفات الطبقة المادية H1 بسرعة 31.25 كيلوبت في الثانية.
أرضي دروع الكابلات عند نقطة واحدة على قضيب التأريض المحلي لمنع تيارات التأريض الشاردة من إحداث ضوضاء على قطاعات حافلة المجال.
تأكد من إحكام مسامير طرف المشبك بالضغط وفقًا لمعايير الأسلاك الميدانية المحددة للحفاظ على توصيلات كهربائية متسقة ومنخفضة المقاومة.
تأكد من أن المحددات المدمجة للقطاع تتوافق مع متطلبات الطوبولوجيا المحلية قبل تشغيل قطاعات حافلة المجال النشطة.
