ورقة بيانات ودليل فني لوحدة الإدخال/الإخراج النقطية 1734-AENT من ألن برادلي

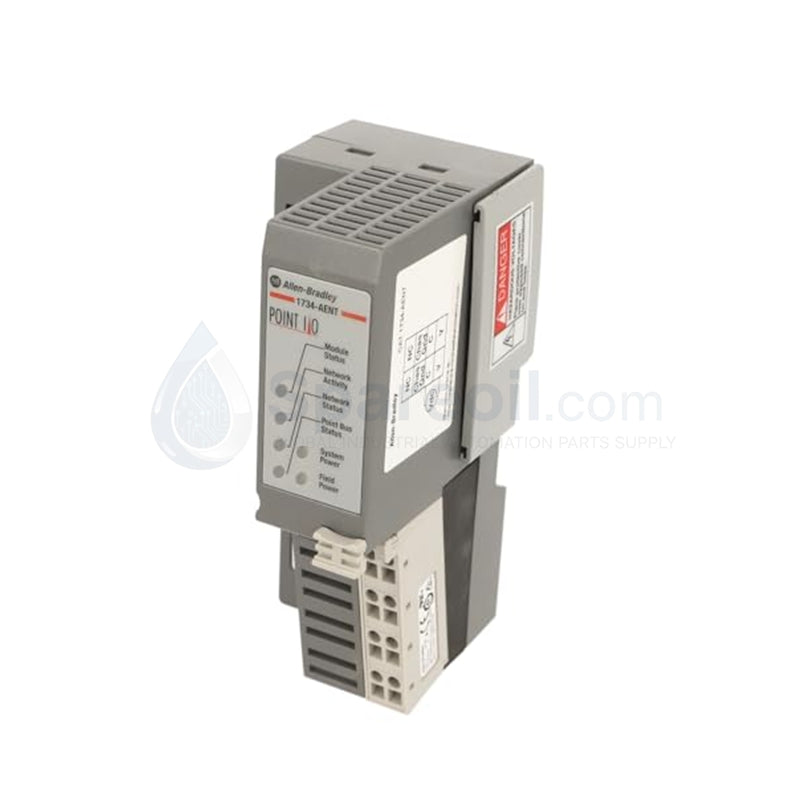

وحدة محول إيثرنت/IP طراز Allen-Bradley 1734-AENT POINT I/O

وحدة محول إيثرنت/IP طراز Allen-Bradley 1734-AENT POINT I/O

التوفر: 99 متوفر في المخزون

وحدة مهايئ إيثرنت/آي بي (EtherNet/IP) طراز Allen-Bradley 1734-AENT POINT I/O تم تكوين وحدة Allen-Bradley 1734-AENT (مهايئ EtherNet/IP طراز 1734-AENT) للاتصال...

رمز المنتج: 1734-AENT

Manufacturer: Allen Bradley
Product No.: 1734-AENT
Product Type: وحدات محول الاتصال
Product Origin: USA
Payment:T/T, Western Union
Weight: 250g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة مهايئ إيثرنت/آي بي (EtherNet/IP) طراز Allen-Bradley 1734-AENT POINT I/O

تم تكوين وحدة Allen-Bradley 1734-AENT (مهايئ EtherNet/IP طراز 1734-AENT) للاتصال بالشبكة عالية السرعة وتنفيذ الإدخال/الإخراج الموزع في أنظمة ControlLogix وCompactLogix، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

المواصفات الفنية للأجهزة

المعلمة	المواصفات
الموديل	1734-AENT
العلامة التجارية	Allen-Bradley
بلد المنشأ	الولايات المتحدة الأمريكية
الوزن	0.25 كجم
الأبعاد	76.2 مم × 54.9 مم × 133.4 مم
درجة حرارة التشغيل	-20 إلى +55 درجة مئوية
استهلاك الطاقة	إدخال 10 إلى 28.8 فولت تيار مستمر (24 فولت تيار مستمر اسمي)، 6 أمبير تيار بدء لمدة 10 مللي ثانية
واجهة الاتصال	منفذ RJ45 واحد (تفاوض تلقائي 10/100 ميجابت/ثانية)
تيار خرج POINTBus	1.0 أمبير كحد أقصى عند 5 فولت تيار مستمر
سعة التوسع	ما يصل إلى 63 وحدة POINT I/O (تعتمد على حد التيار)
جهد العزل	50 فولت مستمر (من الشبكة إلى النظام، عزل أساسي)

الشبكات الحتمية وسرعة ناقل اللوحة الخلفية

تُنشئ الوحدة رسائل عالية السرعة عبر شبكات EtherNet/IP الحتمية، وتنظم اتصالات الإدخال/الإخراج الضمنية وعمليات نقل التعليمات الصريحة بين المعالجات المضيفة والأجهزة الميدانية المحلية. تقوم دوائر معالجة الطاقة الداخلية بتحويل تغذية الطاقة الأولية 24 فولت تيار مستمر إلى مصدر POINTBus منظم 5 فولت تيار مستمر، مما يدفع عمليات نقل إطارات البيانات بأقصى سرعة اتصال لناقل اللوحة الخلفية. تدير واجهة POINTBus المدمجة جداول مسح الناقل لما يصل إلى 63 وحدة توسيع مع فرض عتبات سحب التيار للحفاظ على استقرار الإشارة. تتحقق المنطق المدمج في الأجهزة ومؤشرات LED ثنائية اللون من توقيت الحزم وظروف الحالة لمنع مهل الاتصال أثناء إجراءات التحكم المستمرة.

الأسئلة المتكررة

س: كيف يحد ناقل الطاقة الداخلي بجهد 5 فولت تيار مستمر من العدد الأقصى لوحدات التوسع المتصلة؟

ج: يوفر مصدر الطاقة المدمج ما يصل إلى 1.0 أمبير عند 5 فولت تيار مستمر إلى اللوحة الخلفية POINTBus. إذا تجاوز السحب التراكمي للتيار للوحدات المتصلة 1.0 أمبير، فيجب على مهندسي الميدان تثبيت وحدة توزيع طاقة توسيع 1734-FPD قبل إضافة المزيد من البطاقات.

س: كيف يمكن تهيئة عناوين الشبكة مباشرة على أجهزة الوحدة؟

ج: تسمح ثلاثة مفاتيح دوارة مدمجة بتعيين يدوي للثماني الأخير في عنوان IP ثابت (192.168.1.xxx) بدون برنامج، بينما تتعامل بروتوكولات خادم BOOTP أو DHCP القياسية مع العنونة الديناميكية.

إرشادات التركيب الميداني

قم بتركيب الوحدة على سكة DIN بقطر 35 مم مؤرضة داخل حاوية صناعية مصنفة IP54. اضغط على الوحدة بقوة على السكة حتى يتم تعشيق المزلاج، ثم حرك وحدات 1734 POINT I/O المجاورة على طول واجهة اللوحة الخلفية لإكمال تجميع الناقل المادي.

قم بتوصيل كابلات إيثرنت صناعية محمية من CAT5e أو CAT6 بالمنفذ الأمامي RJ45، مع الحفاظ على فصلها عن أسلاك المحركات عالية الجهد وخطوط طاقة التيار المتردد للحد من التداخل الكهرومغناطيسي. قم بتوصيل سكة DIN مباشرة بقضيب التأريض الرئيسي للحاوية باستخدام موصل نحاسي قصير ومنخفض المعاوقة.
