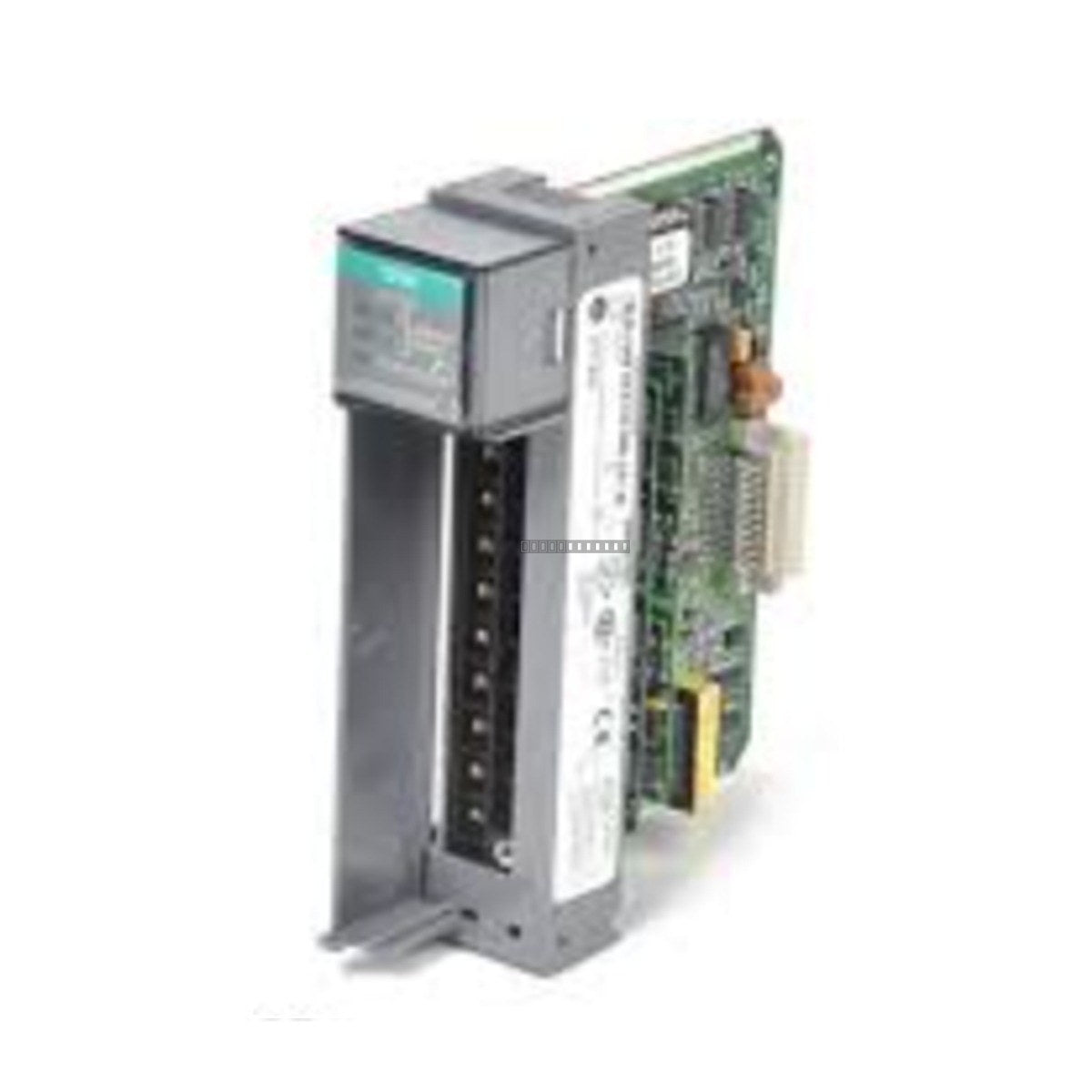

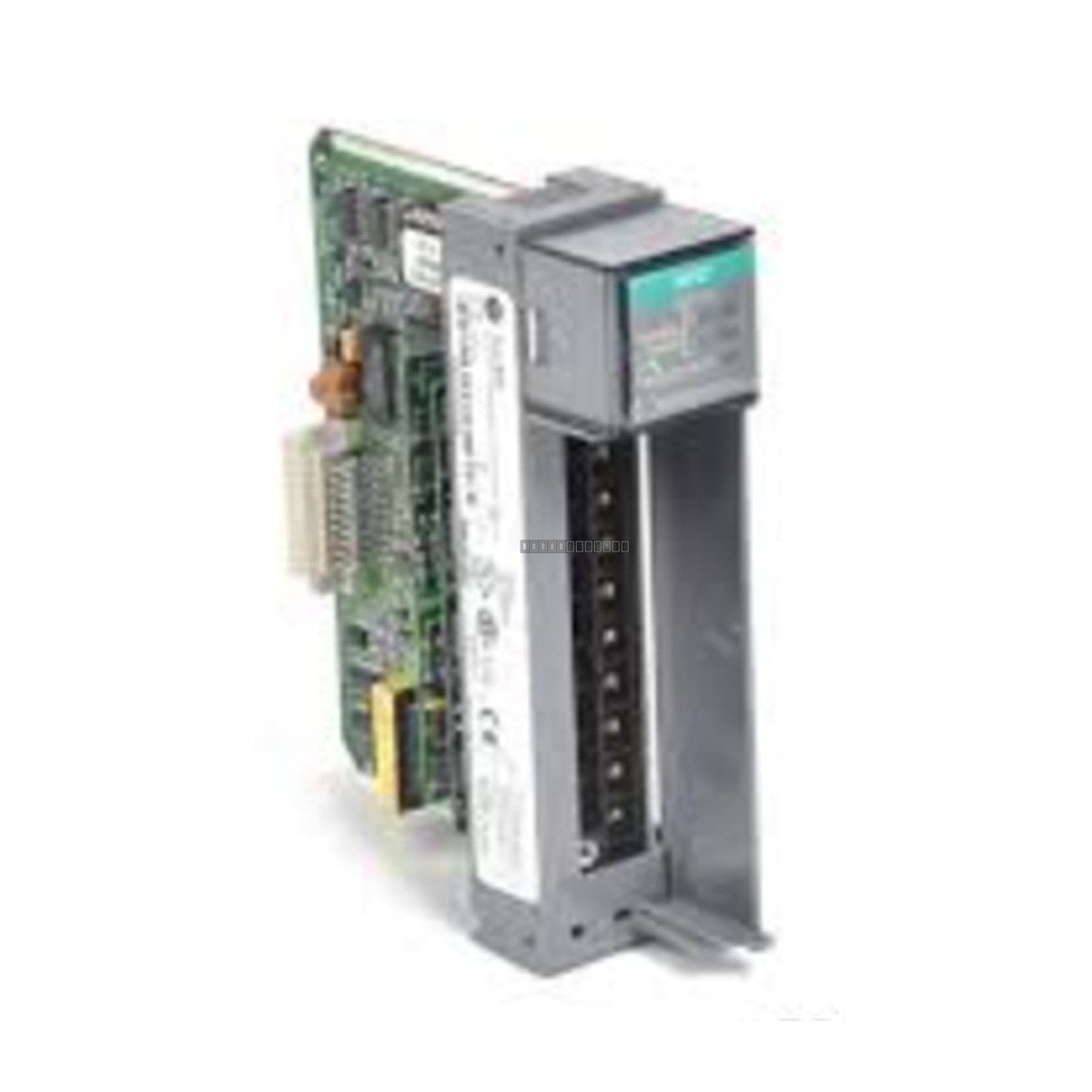

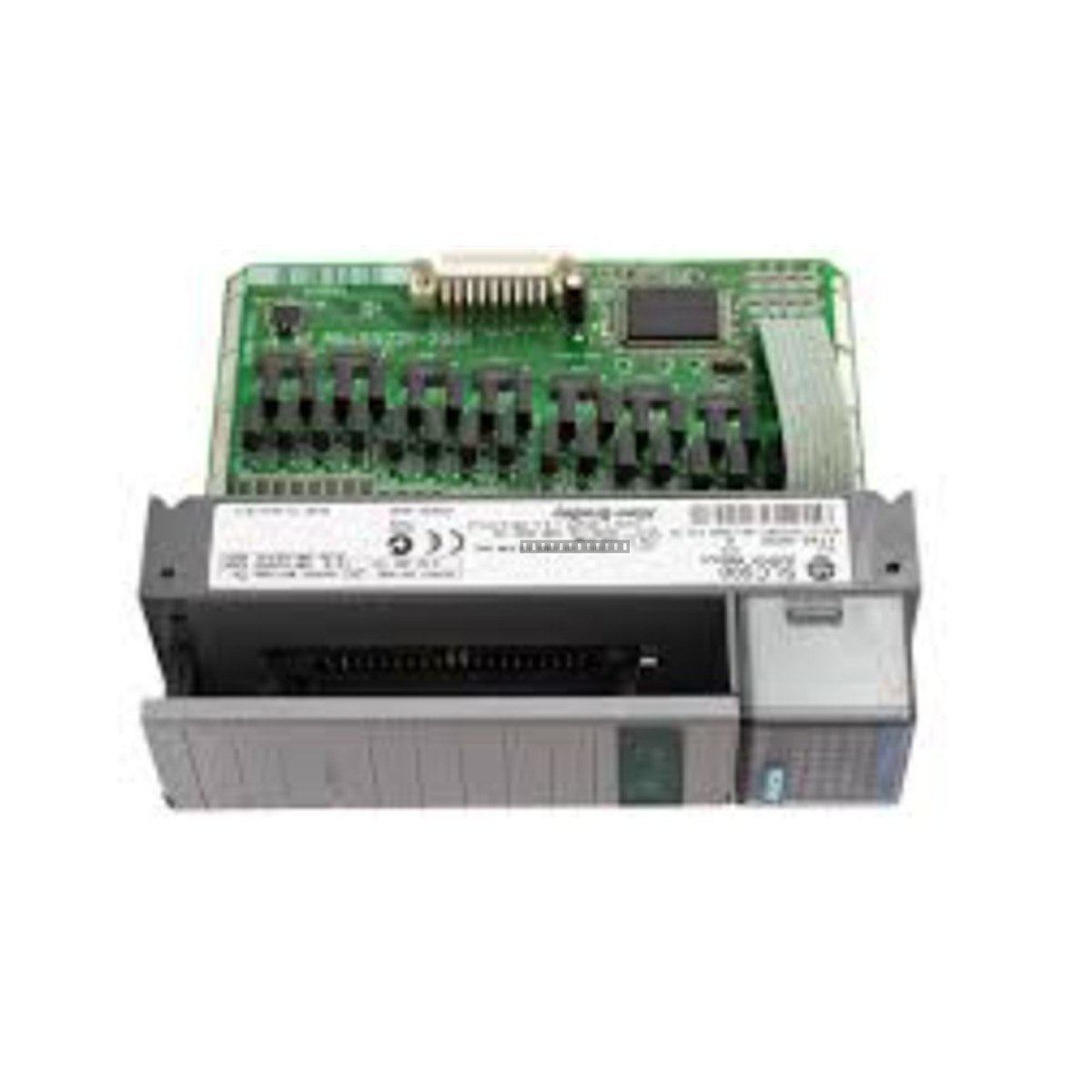

وحدة الإدخال التناظري المعزولة Allen-Bradley 1746SC-INI4VI

وحدة إدخال التيار/الجهد المعزولة Allen-Bradley 1746SC-INI4VI

التوفر: 3 متوفر في المخزون

الوصفAllen-Bradley 1746SC-INI4VI هو وحدة إدخال تناظري معزولة مصممة للاستخدام مع منصة وحدة التحكم SLC 500. توفر هذه الوحدة أربع قنوات...

رمز المنتج: 1746SC-INI4VI

Manufacturer: Allen-Bradley
Product No.: 1746SC-INI4VI
Product Type: وحدة الإدخال التناظرية
Product Origin: USA
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

الوصف

Allen-Bradley 1746SC-INI4VI هو وحدة إدخال تناظري معزولة مصممة للاستخدام مع منصة وحدة التحكم SLC 500. توفر هذه الوحدة أربع قنوات إدخال معزولة وعالية الدقة قادرة على قياس إشارات الجهد والتيار، مما يجعلها مناسبة لأجهزة القياس الصناعية الصعبة وتطبيقات التحكم في العمليات حيث يلزم عزل الإشارة لمنع حلقات التأريض وتداخل الضوضاء.

الميزات

أربع قنوات إدخال تناظري معزولة
يدعم نطاقات جهد متعددة: 0-10 VDC، +/- 10 VDC، 0-5 VDC، و 1-5 VDC
يدعم نطاقات تيار متعددة: 0-20 mA و 4-20 mA
تحويل تناظري رقمي عالي الدقة 16 بت
مصمم للدمج السلس في هيكل الإدخال/الإخراج SLC 500

التطبيقات

تُستخدم هذه الوحدة عادةً في بيئات التحكم في العمليات التي تتطلب مراقبة دقيقة لأجهزة الاستشعار والمحولات والمحولات. يتم نشرها بشكل شائع في التطبيقات التي تتضمن مراقبة التدفق والضغط ودرجة الحرارة والمستوى حيث يكون العزل الكهربائي بين القنوات أو بين الأجهزة الميدانية واللوحة الخلفية ضروريًا لاستقرار النظام.

المواصفات الفنية

طراز المنتج	1746SC-INI4VI
نوع الوحدة	مدخل تيار/جهد معزول
عدد المدخلات	4
الدقة	16 بت
استهلاك التيار	570 مللي أمبير @ 5 VDC
نطاقات الجهد المدعومة	0-10 VDC, +/- 10 VDC, 0-5 VDC, 1-5 VDC
نطاقات التيار المدعومة	0-20 مللي أمبير, 4-20 مللي أمبير

إرشادات التثبيت

تأكد من فصل طاقة هيكل SLC 500 قبل تثبيت الوحدة أو إزالتها.
تعامل مع الوحدة من الحواف لتجنب ملامسة المكونات الإلكترونية الحساسة؛ استخدم ممارسات تأريض ESD المناسبة.
تأكد من أن الوحدة مثبتة بإحكام في فتحة الهيكل ومؤمنة بمسامير التثبيت المرفقة.
استخدم كبلات مزدوجة مجدولة ومحمية لجميع توصيلات الإشارة التناظرية لتقليل ضوضاء EMI/RFI.
تأكد من التأريض الصحيح لدروع الكابلات عند المصدر أو طرف الوحدة وفقًا لممارسات الأسلاك الصناعية القياسية للتحكم.
تحقق من تكوين نطاقات إشارة الإدخال بشكل صحيح في برنامج PLC قبل توصيل طاقة المجال.

الأسئلة الشائعة

هل تتطلب هذه الوحدة طاقة خارجية؟

تسحب الوحدة 1746SC-INI4VI طاقتها التشغيلية من اللوحة الخلفية لـ SLC 500 (570 مللي أمبير عند 5 VDC). تأكد من أن سعة مصدر الطاقة الخاص بك كافية لدعم إضافة هذه الوحدة.

هل هذه الوحدة متوافقة مع جميع هياكل SLC 500؟

تم تصميم هذه الوحدة لهيكل الإدخال/الإخراج القياسي SLC 500. يرجى التحقق من ميزانية طاقة الهيكل المحدد وتوفر الفتحات قبل التثبيت.
