1769-CRL3 كابل توسعة من ألين برادلي

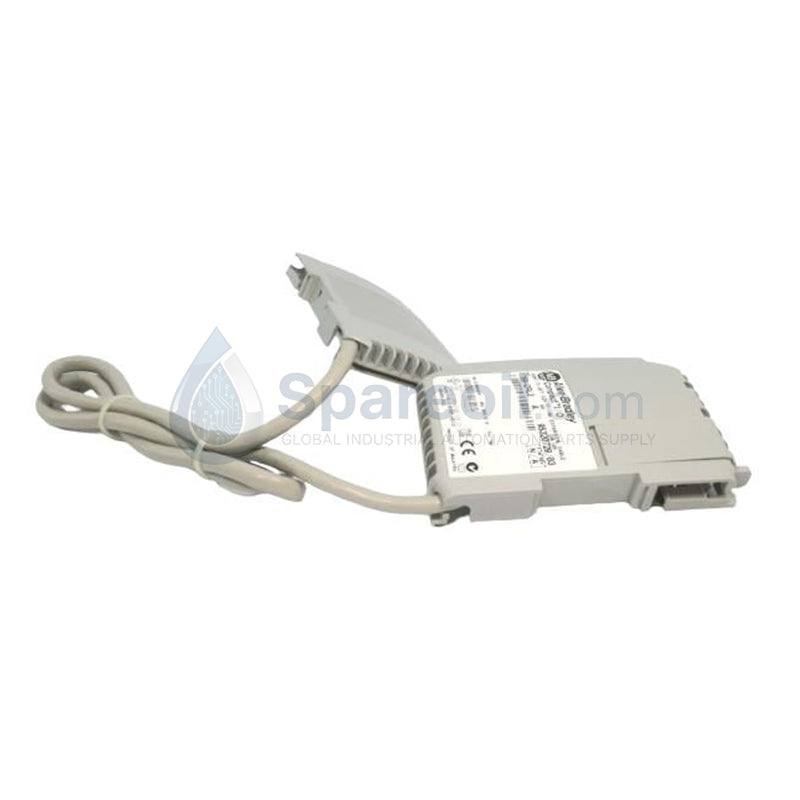

وحدات كابل التوسعة CompactLogix طراز 1769-CRL3 من Allen-Bradley

وحدات كابل التوسعة CompactLogix طراز 1769-CRL3 من Allen-Bradley

التوفر: 99 متوفر في المخزون

كابل توسيع الذاكرة المؤقتة CompactLogix طراز Allen-Bradley 1769-CRL3 يعمل Allen-Bradley 1769-CRL3، المصنف أيضًا تحت اسم 1769-CRL3 كابل التوسيع من اليمين...

رمز المنتج: 1769-CRL3

Manufacturer: Allen Bradley
Product No.: 1769-CRL3
Product Type: كابلات تمديد PLC
Product Origin: USA
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

كابل توسيع الذاكرة المؤقتة CompactLogix طراز Allen-Bradley 1769-CRL3

يعمل Allen-Bradley 1769-CRL3، المصنف أيضًا تحت اسم 1769-CRL3 كابل التوسيع من اليمين إلى اليسار، كعنصر أجهزة مخصص لتوسيع اللوحة الخلفية وتوجيه إشارات الناقل ضمن شبكات CompactLogix وMicroLogix 1500. يربط هذا الرابط المادي بين مجموعات الإدخال/الإخراج المجزأة، ويمد خطوط الطاقة واتصالات المنطق عبر تكوينات منفصلة للسكك الحديدية DIN أو اللوحات لتوسيع سعة الوحدة دون تدهور الإشارة.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	1769-CRL3
العلامة التجارية	Allen-Bradley
نوع المنتج	كابل توسيع من اليمين إلى اليسار
المنشأ	الولايات المتحدة الأمريكية
الطول	1.0 متر (3.28 قدم)
الوزن	0.20 كجم
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
درجة حرارة التخزين	-40 إلى 85 درجة مئوية
اتصال اللوحة الخلفية	ينقل طاقة المنطق 5 VDC و 24 VDC / إشارات الناقل
الحد الأقصى للكابلات لكل نظام	2 (يدعم ما يصل إلى 3 مجموعات إدخال/إخراج إجمالاً)
مقاومة الاهتزاز	5G ذروة عند 10-500 هرتز
مقاومة الصدمات (التشغيل)	30G (تثبيت لوحة)، 20G (سكك DIN)

التحكم الصناعي وسرعة ناقل اللوحة الخلفية

تحدد أجهزة التوسيع الامتداد المادي لسرعة اتصال ناقل اللوحة الخلفية المتوازي 1769 عبر حدود الهيكل المختلفة. وتحافظ على سلامة الإرسال لحلقات التنفيذ الحتمية التي تستغرق أجزاء من المللي ثانية المطلوبة لمعالجات CompactLogix 5370 L1 و L2 و L3. تم تصميم مصفوفة الموصلات الداخلية للتحكم في قياس المعاوقة عبر امتداد 1 متر، مما يمنع ضعف الإشارة وتأخيرات الانتشار أثناء إجراءات قياس كثافة الإدخال/الإخراج متعددة البنوك. علاوة على ذلك، يضمن التحقق من توافق الفلاش الخاص بالبرامج الثابتة عبر الوحدات المتصلة معالجة البيانات المتزامنة عبر طبولوجيا الناقل الموسعة.

الأسئلة الشائعة

س: هل يدعم كابل 1769-CRL3 التبديل السريع أو الإدراج الحي؟

ج: لا. يؤدي توصيل أو فصل كابل التوسيع أثناء تشغيل وحدة التحكم أو أي مجموعات إدخال/إخراج متصلة إلى تعطيل سرعة اتصال ناقل اللوحة الخلفية، مما قد يتسبب في أعطال فورية للمعالج أو تلف البيانات أو تلف الأجهزة.

س: ما هو الفرق الوظيفي الميكانيكي لتسمية "من اليمين إلى اليسار"؟

ج: تحدد المصطلحات التكوين المادي لوصلات الأجهزة. ينتهي الكابل على الجانب الأيمن من بنك الوحدة الأساسي أو السابق ويتجه للاتصال بالجانب الأيسر من بنك وحدة الإدخال/الإخراج التالي.

إرشادات التركيب الميداني

قم بإيقاف تشغيل وحدة التحكم وجميع مصادر الطاقة المتصلة عبر جميع بنوك النظام قبل تثبيت أو إزالة مجموعة الكابلات.
قم بمحاذاة دبابيس الموصل الأيسر مع منفذ التوسيع الخاص ببنك الإدخال/الإخراج اللاحق وادفعه بقوة حتى تستقر المزالج في مكانها.
قم بتأمين موصل النهاية الأيمن ببنك الوحدة السابق، مع ضمان اتصال مستوٍ مع الوحدة 1769 المجاورة.
تحقق من أن العدد الإجمالي لكابلات التوسيع ضمن بنية النظام الكاملة لا يتجاوز حد 2، مع دعم ما يصل إلى 3 بنوك إدخال/إخراج كحد أقصى.
تجنب انحناءات نصف قطرها أضيق من الحدود الدنيا القياسية للتدريع الصناعي للحفاظ على سرعة إشارة مثالية وحماية الموصلات الداخلية من كسور الإجهاد طويلة الأمد.
