1769-CRR1 كابل توسيع الناقل من ألن برادلي

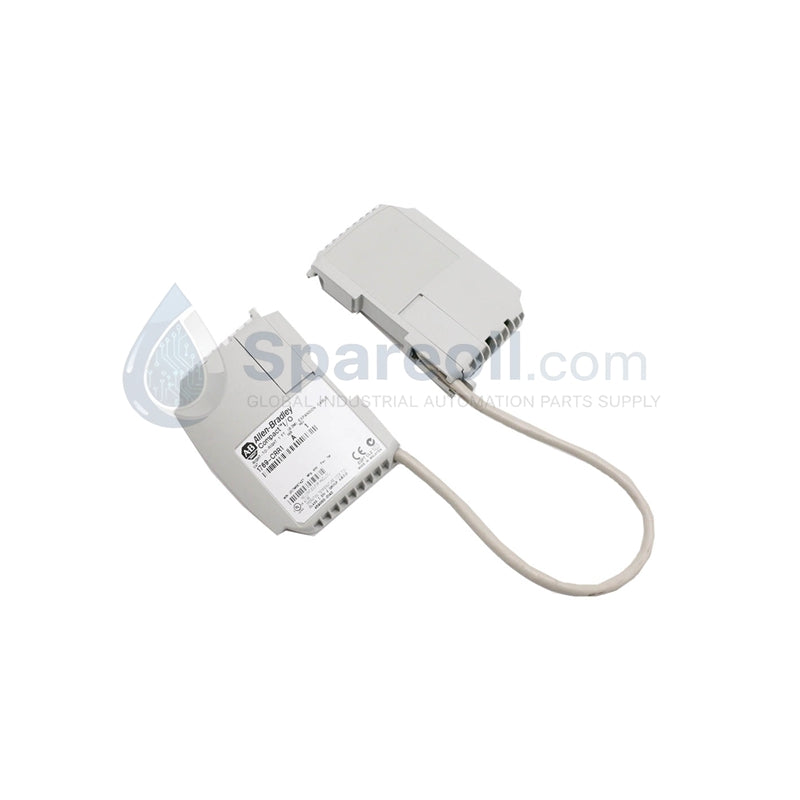

Allen-Bradley 1769-CRR1 كابل توسيع ناقل الإدخال/الإخراج المدمج

Allen-Bradley 1769-CRR1 كابل توسيع ناقل الإدخال/الإخراج المدمج

التوفر: 99 متوفر في المخزون

كابل توسعة ناقل الإدخال/الإخراج المدمج 1769-CRR1 من ألين برادلي يعمل الكابل Allen-Bradley 1769-CRR1، والذي يُعرف أيضًا باسم كابل توسعة الناقل...

رمز المنتج: 1769-CRR1

Manufacturer: Allen Bradley
Product No.: 1769-CRR1
Product Type: كابلات توسيع ناقل PLC
Product Origin: USA
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

كابل توسعة ناقل الإدخال/الإخراج المدمج 1769-CRR1 من ألين برادلي

يعمل الكابل Allen-Bradley 1769-CRR1، والذي يُعرف أيضًا باسم كابل توسعة الناقل 1769-CRR1، كمكون مادي مخصص لتوسيع إشارات اللوحة الخلفية عالية السرعة عبر تخطيطات الإدخال/الإخراج متعددة الرفوف ضمن منصات وحدات التحكم CompactLogix و MicroLogix 1500. تم تكوينه لتوصيل الجانب الأيمن من بنك الإدخال/الإخراج النشط بالجانب الأيمن من بنك لاحق، حيث يحافظ هذا التوصيل البيني بطول 0.3 متر على اتصالات ناقل منخفضة المعاوقة عبر مجموعات قضبان DIN المفصولة ماديًا.

المواصفات الفنية

المعلمة	المواصفات
الموديل	1769-CRR1
العلامة التجارية	ألين برادلي / روكويل أوتوماشن
بلد المنشأ	الولايات المتحدة الأمريكية
الوزن	0.30 كجم
الأبعاد	طول الكابل: 0.3 متر (1.0 قدم)
درجة حرارة التشغيل	0 إلى +60 درجة مئوية
استهلاك الطاقة	خامل (يعمل عبر ناقل اللوحة الخلفية)
السلسلة	1769 Compact I/O
نوع الكابل	توسيع من الجانب الأيمن إلى الجانب الأيمن
الوظيفة	تمديد ناقل الاتصالات
نوع الغلاف	مجموعة كابل ذات نمط مفتوح
التوافق	CompactLogix, MicroLogix 1500 System Banks

خصائص اتصالات ودرع ناقل اللوحة الخلفية

يحافظ هذا الموديل على سرعة اتصالات ناقل اللوحة الخلفية للنظام عبر هياكل الرفوف المقسمة من خلال الحفاظ على انتشار الإشارات عالية التردد والإنتاجية المحددة للبيانات. يوفر الدرع الداخلي شديد التحمل مناعة قوية ضد الضوضاء الكهرومغناطيسية عالية المستوى الناتجة عن وحدات التحكم في المحركات القريبة ومحركات التبديل، مما يمنع تلف المنطق عبر اتصال الناقل الممتد. تعمل أقفال الموصل الميكانيكية المدمجة على تثبيت التجميع بأغطية نهاية التوسيع Compact I/O المجاورة، مما يحافظ على سلامة الاتصال المستمرة في ظل الظروف الصناعية عالية الاهتزاز.

الأسئلة المتكررة

س: هل يلغي تركيب كابل التوسعة 1769-CRR1 الحاجة إلى مصدر طاقة إضافي على البنك الثانوي؟

ج: لا. ينقل كابل التوسعة إشارات ناقل الاتصال المنطقي ولكنه لا يوزع طاقة نظام كافية عبر البنوك. يتطلب كل بنك موسع يتم إنشاؤه عبر كابل 1769-CRR1 وحدة تزويد طاقة 1769 مخصصة (مثل 1769-PA2 أو 1769-PB2) مثبتة على ذلك القضيب المحدد.

س: ما هو القيد المادي الذي يميز 1769-CRR1 عن كابل 1769-CRL1؟

ج: يتميز 1769-CRR1 برؤوس طرفية من البنك الأيمن إلى البنك الأيمن، مصممة خصيصًا لتكوينات اللوحات ذات القضبان المقسمة عموديًا. على النقيض من ذلك، يربط 1769-CRL1 رأس طرفي للبنك الأيمن برأس توسعة للبنك الأيسر.

س: كم عدد كابلات التوسعة 1769 التي يمكن نشرها داخل نظام تحكم واحد؟

ج: يدعم نظام تحكم واحد عادةً كحد أقصى كابلين للتوسعة (مما يسمح بما يصل إلى ثلاثة بنوك إدخال/إخراج إجمالاً). يعتمد الحد الدقيق على تصنيف مسافة مصدر الطاقة لوحدة التحكم والعدد الإجمالي للوحدات لكل بنك.

إرشادات التركيب الميداني

قم بتركيب جميع قضبان DIN بإحكام وتأريض اللوحة الخلفية للحاوية قبل توجيه كابل التوسعة. قم بتوصيل موصل 1769-CRR1 بالوحدة النمطية اليمنى أو مصدر الطاقة الرئيسي لبنك الإدخال/الإخراج الأساسي، مع التأكد من أن الأقفال الجانبية تستقر بالكامل في مكانها. قم بتوجيه الكابل مباشرة إلى البنك المجاور دون تجاوز الحد الأدنى لنصف قطر الانحناء، مع تجنب الانحناءات الحادة التي قد تؤدي إلى إجهاد الموصلات الداخلية أو الدرع الواقي. تأكد من أن خطوط الطاقة عالية الجهد وأسلاك محرك المحرك تحافظ على مسافة لا تقل عن 200 مم من مسار كابل التوسعة. قم بتركيب مصدر طاقة 1769 مخصص على البنك الموسع قبل تطبيق طاقة النظام، وتأكد من أن جميع الأغطية الطرفية مثبتة بشكل صحيح لمنع إنهاءات اللوحة الخلفية المفتوحة.
