1769-OW16 ورقة بيانات ودليل فني لسلسلة Allen-Bradley CompactLogix

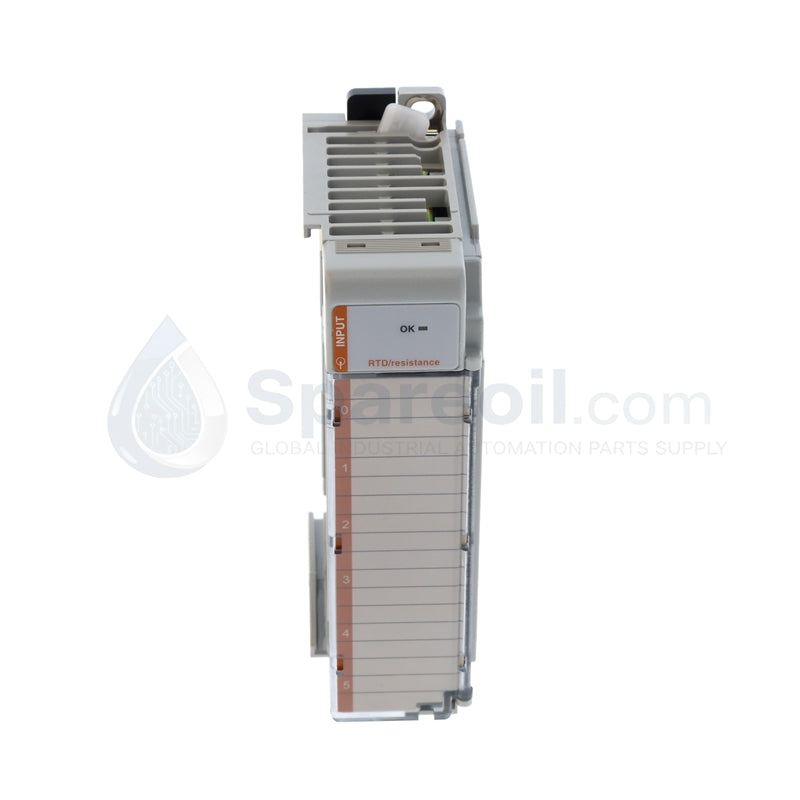

وحدة المرحل الكهروميكانيكية Allen-Bradley 1769-OW16 CompactLogix

وحدة المرحل الكهروميكانيكية Allen-Bradley 1769-OW16 CompactLogix

التوفر: 99 متوفر في المخزون

وحدة خرج التتابع CompactLogix طراز Allen-Bradley 1769-OW16 تم تكوين وحدة خرج التتابع الرقمية Allen-Bradley 1769-OW16 (وحدة خرج التتابع الرقمية 1769-OW16)...

رمز المنتج: 1769-OW16

Manufacturer: Allen Bradley
Product No.: 1769-OW16
Product Type: وحدات الخرج الرقمية
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة خرج التتابع CompactLogix طراز Allen-Bradley 1769-OW16

تم تكوين وحدة خرج التتابع الرقمية Allen-Bradley 1769-OW16 (وحدة خرج التتابع الرقمية 1769-OW16) لتبديل الدوائر الكهروميكانيكية الرقمية في بنى CompactLogix و MicroLogix 1500، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تستخدم هذه المكونات الإضافية 16 نقطة اتصال فيزيائية مستقلة مفتوحة عادةً (N.O.) مرتبة في مجموعات دوائر معزولة للتحكم في أحمال التيار المتردد (AC) والتيار المستمر (DC) المتنوعة دون خصائص تسرب الحالة الصلبة.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	1769-OW16
العلامة التجارية	Allen-Bradley / Rockwell Automation
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.45 كجم (1.0 رطل)
الأبعاد	118 × 52.5 × 87 ملم (الارتفاع × العرض × العمق)
درجة حرارة التشغيل	من 0 إلى 60 درجة مئوية
استهلاك الطاقة	4.75 وات كحد أقصى
نقاط الخرج	16 نقطة اتصال مفتوحة عادةً (N.O.)
مجموعات العزل	مجموعتان معزولتان (8 نقاط لكل مجموعة)
نطاق جهد التشغيل	5-265 فولت تيار متردد / 5-125 فولت تيار مستمر
سحب التيار عبر اللوحة الخلفية	205 مللي أمبير عند 5.1 فولت تيار مستمر / 180 مللي أمبير عند 24 فولت تيار مستمر
الحد الأقصى للتيار لكل نقطة	2.5 أمبير
الحد الأقصى للتيار لكل وحدة	20.0 أمبير
تصنيف تلامس التيار المتردد	1800 فولت أمبير توصيل / 180 فولت أمبير فصل @ 120 فولت/240 فولت تيار متردد
تصنيف تلامس التيار المستمر	28 فولت أمبير (0.22 أمبير @ 125 فولت تيار مستمر؛ 1.0 أمبير @ 28 فولت تيار مستمر)
تأخير الإشارة	10 مللي ثانية كحد أقصى (حالات التشغيل والإيقاف)
مسافة مصدر الطاقة	8 وحدات كحد أقصى لتقدير المسافة

التفاعل مع ناقل الوقت الحقيقي وتوسيع كثافة الإدخال/الإخراج

تنسق بطاقة المنطق الداخلية تتبع سجل الخرج مع سرعة اتصال ناقل اللوحة الخلفية عبر وصلة المعالجة المركزية. يضمن توافق تحديث البرامج الثابتة تعيين واجهة قابل للتنبؤ عندما يقوم المتحكم الرئيسي بتعيين تخصيص الـ 16 نقطة في هيكل جدول البيانات. من خلال التخلص من تيارات التسرب في الحالة الصلبة، يحافظ هذا التصميم الكهروميكانيكي على التحقق الدقيق من حالة الصواب/الخطأ ضمن إجراءات توسيع كثافة الإدخال/الإخراج الآلية، مما يتيح التعامل المتزامن مع الدوائر متعددة المراحل عبر إمكانات جهد معزولة ومختلفة.

الأسئلة المتكررة

س: ما هي حدود مسافة التثبيت المحددة فيما يتعلق بتوزيع طاقة اللوحة الخلفية لهذه الوحدة؟ ج: تظهر الوحدة تصنيف مسافة مصدر طاقة الأجهزة يبلغ 8 فتحات. يجب وضعها ماديًا ضمن 8 فتحات وحدات من مصدر طاقة النظام لمنع تدهور جهد الناقل على طول قضبان طاقة المنطق.

س: هل يمكن تبديل وحدة خرج التتابع هذه وهي قيد التشغيل بينما يعمل هيكل النظام الرئيسي بنشاط؟ ج: لا. لا تدعم بنية اللوحة الخلفية المحلية 1769 إزالة وإدخال الطاقة (RIUP). يجب على موظفي التشغيل عزل جميع جهود إمداد اللوحة الخلفية وإمكانات دائرة المجال الخارجية قبل تثبيت أو إزالة الجهاز لمنع تلف موصلات الناقل المطلية بالذهب.

س: كيف تعمل حدود العزل الداخلية بين قنوات الخرج المنفصلة؟ ج: يتم تقسيم النقاط الـ 16 إلى مجموعتين منفصلتين للعزل الغلفاني، كل مجموعة تتكون من 8 نقاط. يسمح هذا للمجموعة 1 بتبديل خطوط التحكم 120 فولت تيار متردد بينما تدير المجموعة 2 في الوقت نفسه دوائر تجريبية معزولة 24 فولت تيار مستمر داخل نفس التجميع الفيزيائي.

إرشادات التركيب الميداني

قم بتركيب وحدة التجميع رأسيًا أو أفقيًا على تكوين سكة DIN معتمدة داخل حاوية صناعية محكمة الإغلاق. حافظ على مسافة خلوص غير مقيدة تبلغ 50 مم حول جميع فتحات التهوية لاستيعاب أنماط الحمل الحراري الحراري المناسبة والبقاء ضمن نطاق التشغيل من 0 إلى 60 درجة مئوية.

يجب أن تستخدم توصيلات الأسلاك الميدانية موصلات نحاسية صلبة قياسية 22-14 AWG أو موصلات نحاسية مجدولة 22-16 AWG متصلة بواجهة الإنهاء المخصصة. قم بتوجيه جميع موصلات حمل التيار المتردد عالية الجهد الحثية عبر مسارات أسلاك مستقلة مفصولة عن كابلات الإشارة الرقمية والتناظرية منخفضة الجهد. لزيادة العمر التشغيلي المتوقع للملامسات الفيزيائية عند تشغيل الأجهزة الحثية (مثل الملفات اللولبية أو الموصلات)، قم بتركيب دوائر قمع الارتفاع الخارجية التي تتكون من مخمدات RC لدوائر التيار المتردد أو صمامات ثنائية تبديل لدوائر التيار المستمر عبر الحمل الميداني.
