كتلة طرفية قابلة للإزالة طراز 1769-RTBN10 من ألن برادلي

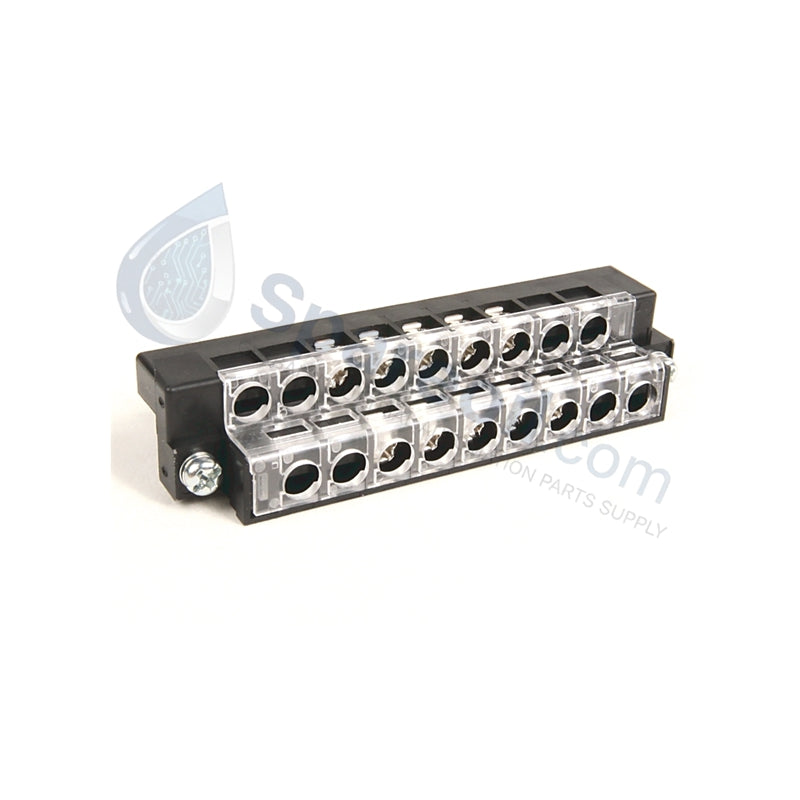

وحدة طرفية Allen-Bradley 1769-RTBN10 Compact I/O

وحدة طرفية Allen-Bradley 1769-RTBN10 Compact I/O

التوفر: 99 متوفر في المخزون

كتلة طرفية للمدخلات/المخرجات المدمجة Allen-Bradley 1769-RTBN10 تُعد Allen-Bradley 1769-RTBN10، والمُدرجة أيضًا باسم 1769-RTBN10 الكتلة الطرفية القابلة للإزالة، مكونًا ماديًا مخصصًا...

رمز المنتج: 1769-RTBN10

Manufacturer: Allen Bradley
Product No.: 1769-RTBN10
Product Type: كتل طرفية
Product Origin: USA
Payment:T/T, Western Union
Weight: 70g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

كتلة طرفية للمدخلات/المخرجات المدمجة Allen-Bradley 1769-RTBN10

تُعد Allen-Bradley 1769-RTBN10، والمُدرجة أيضًا باسم 1769-RTBN10 الكتلة الطرفية القابلة للإزالة، مكونًا ماديًا مخصصًا لتوصيل الأسلاك الميدانية ضمن أنظمة CompactLogix وأنظمة المدخلات/المخرجات المدمجة 1769. تُثبت مجموعة المشابك اللولبية المكونة من 10 دبابيس موصلات المستشعرات والمشغلات الميدانية مباشرةً برأس الوحدة النمطية، مما يؤسس استمرارية فيزيائية وكهربائية مباشرة دون إنهاء دائم للأسلاك. يتيح هذا التصميم القابل للإزالة للمهندسين فصل مجموعات الأسلاك الميدانية بخطوة واحدة سهلة الاستخدام أثناء استبدال وحدة المدخلات/المخرجات.

المواصفات الفنية

المعلمة	المواصفات
النموذج	1769-RTBN10
العلامة التجارية	Allen-Bradley
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.07 كجم
الأبعاد	118 × 35 × 25 مم
درجة حرارة التشغيل	0 إلى +60 درجة مئوية
استهلاك الطاقة	مكون أسلاك سلبي (0 واط استهلاك طاقة داخلي)
عدد الأطراف	10 أطراف لولبية
نوع التوصيل	آلية المشبك اللولبي
حجم السلك (صلب/مجدول)	22 إلى 14 AWG (0.34 إلى 2.5 مم2)
توافق النظام	سلسلة المدخلات/المخرجات المدمجة 1769
عزم ربط المسمار الطرفي	0.5 إلى 0.6 نيوتن متر (4.4 إلى 5.3 رطل-بوصة)

سرعة الاتصال عبر الناقل الخلفي والشبكات المحددة

تقوم الكتلة الطرفية بتوجيه الإشارات الميدانية الخام عبر واجهة وحدة الإدخال/الإخراج الأمامية، وتغذية التحولات الرقمية والتناظرية للحالة مباشرةً إلى اللوحة الخلفية المحلية. ينقل ناقل اللوحة الخلفية الداخلي بيانات العملية هذه بشكل حتمي عبر معماريات EtherNet/IP ولوحة CompactLogix الخلفية، مع الحفاظ على تزامن حلقة التحكم. يمنع التثبيت الدقيق للموصلات انخفاضات الجهد وتدهور الإشارة عند نقاط الإدخال/الإخراج عالية الكثافة، مما يحافظ على سرعة اتصال عالية ودقة مسح على مستوى البرامج الثابتة عبر رف وحدة التحكم.

الأسئلة المتكررة

س: هل يمكن للفنيين استبدال الكتلة الطرفية على الساخن بينما تظل وحدة الإدخال/الإخراج 1769 المرتبطة بها قيد التشغيل؟

ج: يجب على الفنيين إزالة طاقة النظام الميدانية من نقاط تلامس الكتلة الطرفية قبل سحب RTB لمنع حدوث شرر وضوضاء كهربائية على ناقل اللوحة الخلفية.

س: هل سيتناسب 1769-RTBN10 مع وحدات الإدخال/الإخراج المدمجة ذات 18 نقطة؟

ج: لا، يتوافق 1769-RTBN10 حصريًا مع رؤوس وحدات الإدخال/الإخراج ذات 10 نقاط؛ تتطلب الوحدات ذات 18 نقطة متغير الكتلة الطرفية الأكبر 1769-RTBN18.

س: ما هي مواصفات عزم ربط المسمار التي تمنع انزلاق الموصلات تحت الاهتزاز الصناعي؟

ج: اربط جميع مسامير الأطراف بعزم يتراوح بين 0.5 نيوتن متر و 0.6 نيوتن متر لضمان ضغط تلامس قوي دون تجريد خيوط المشبك الداخلية.

إرشادات التركيب الميداني

تأكد من أن جميع مصادر الطاقة الجانبية المتصلة بالكتلة الطرفية قد تم فصلها بالكامل قبل البدء في التركيب.
قم بتعرية أطراف الموصلات الفردية بطول 8 مم، مع التأكد من عدم وجود أسلاك مفككة تمتد خارج قفص الطرف.
أدخل الأسلاك الصلبة أو المجدولة من 22 إلى 14 AWG في الأطراف اللولبية العشرة المحددة.
اربط كل مسمار طرفي بعزم من 0.5 إلى 0.6 نيوتن متر باستخدام مفك براغي مسطح الرأس دقيق.
قم بمحاذاة فتحات المفاتيح في غلاف RTB مع رأس موصل وحدة الإدخال/الإخراج 1769 وادفع بقوة حتى تستقر المزاليج الحافظة في مكانها.
ثبت حزم الكابلات بروابط تخفيف الضغط داخل مجرى الأسلاك لمنع الإجهاد الميكانيكي على مجموعة الكتلة الطرفية.
