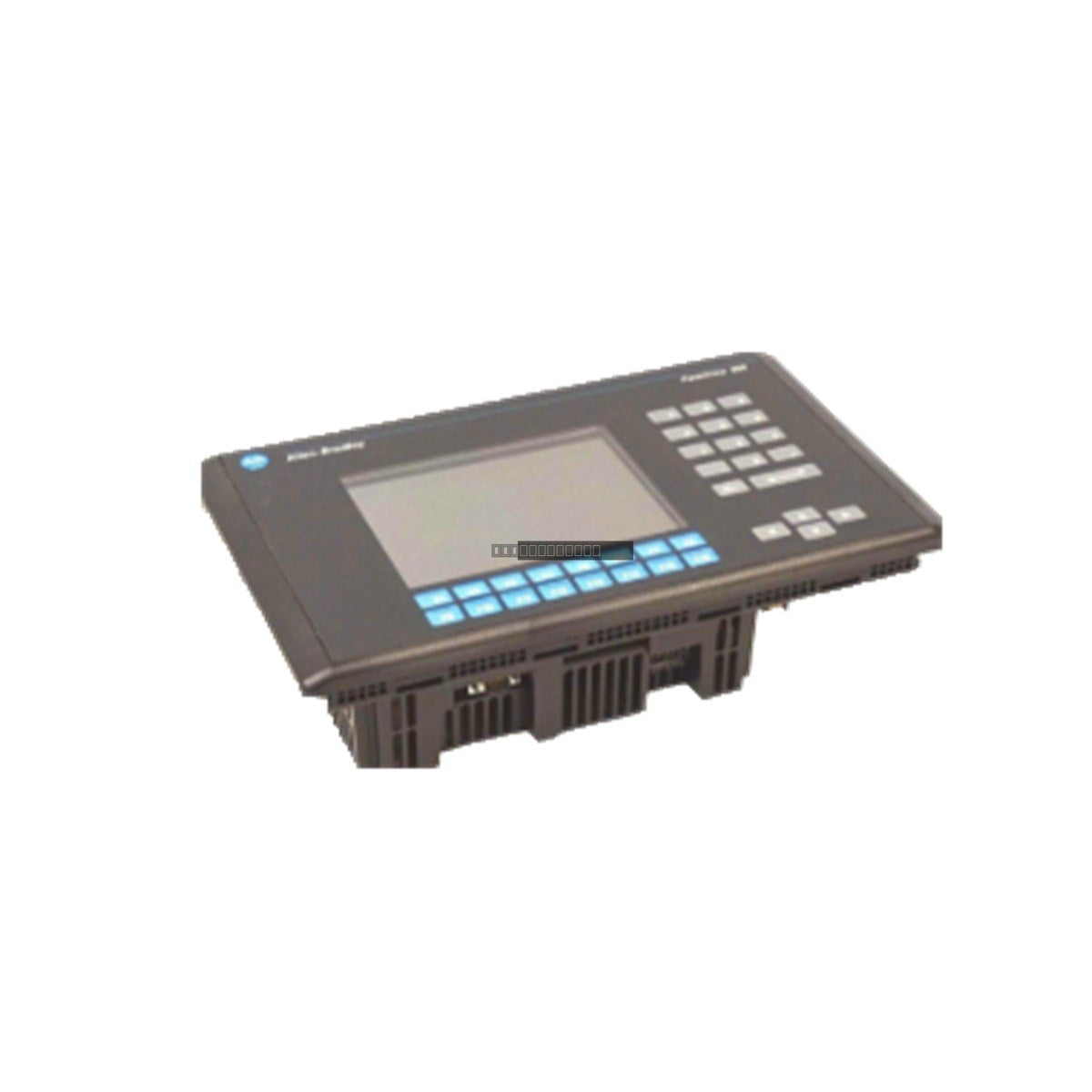

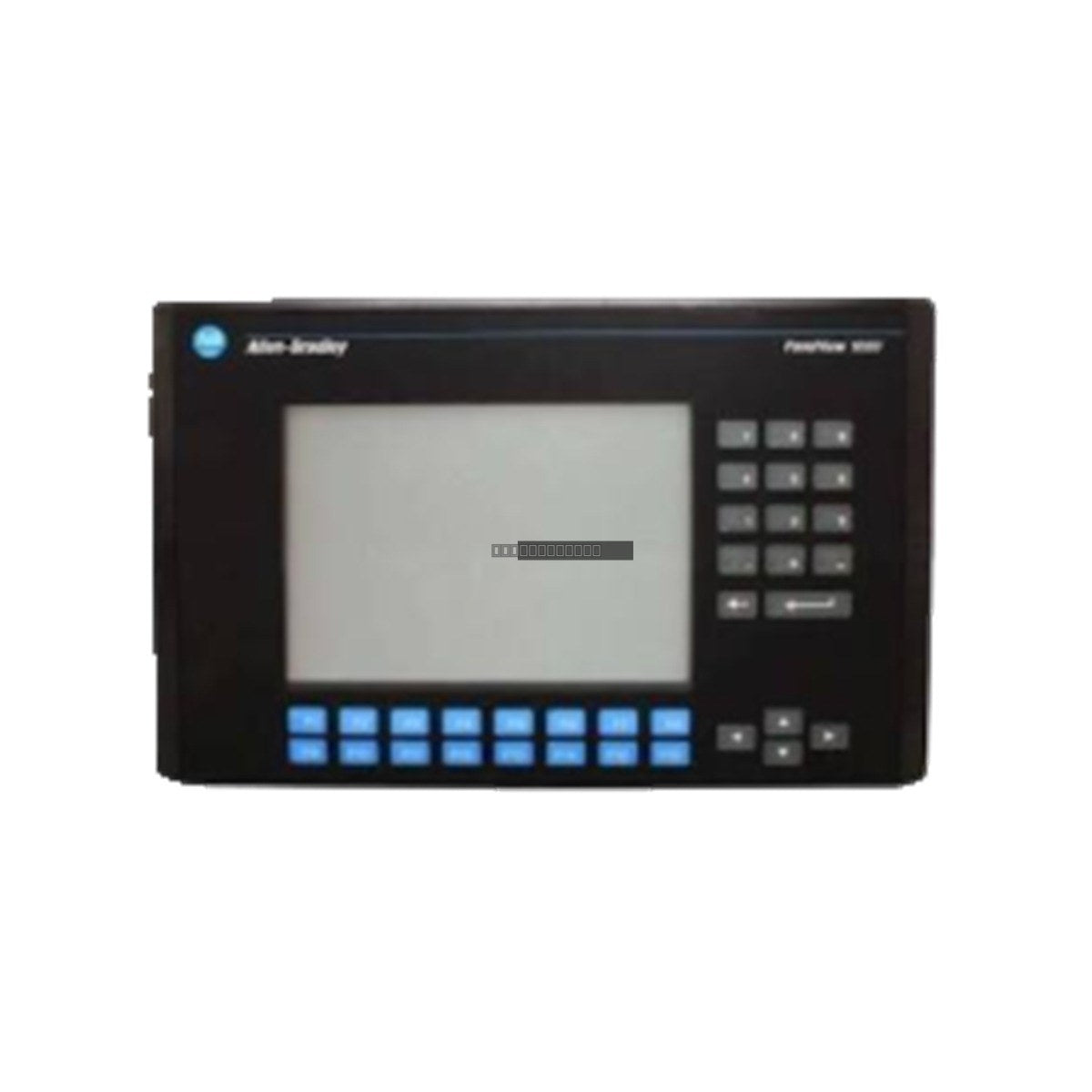

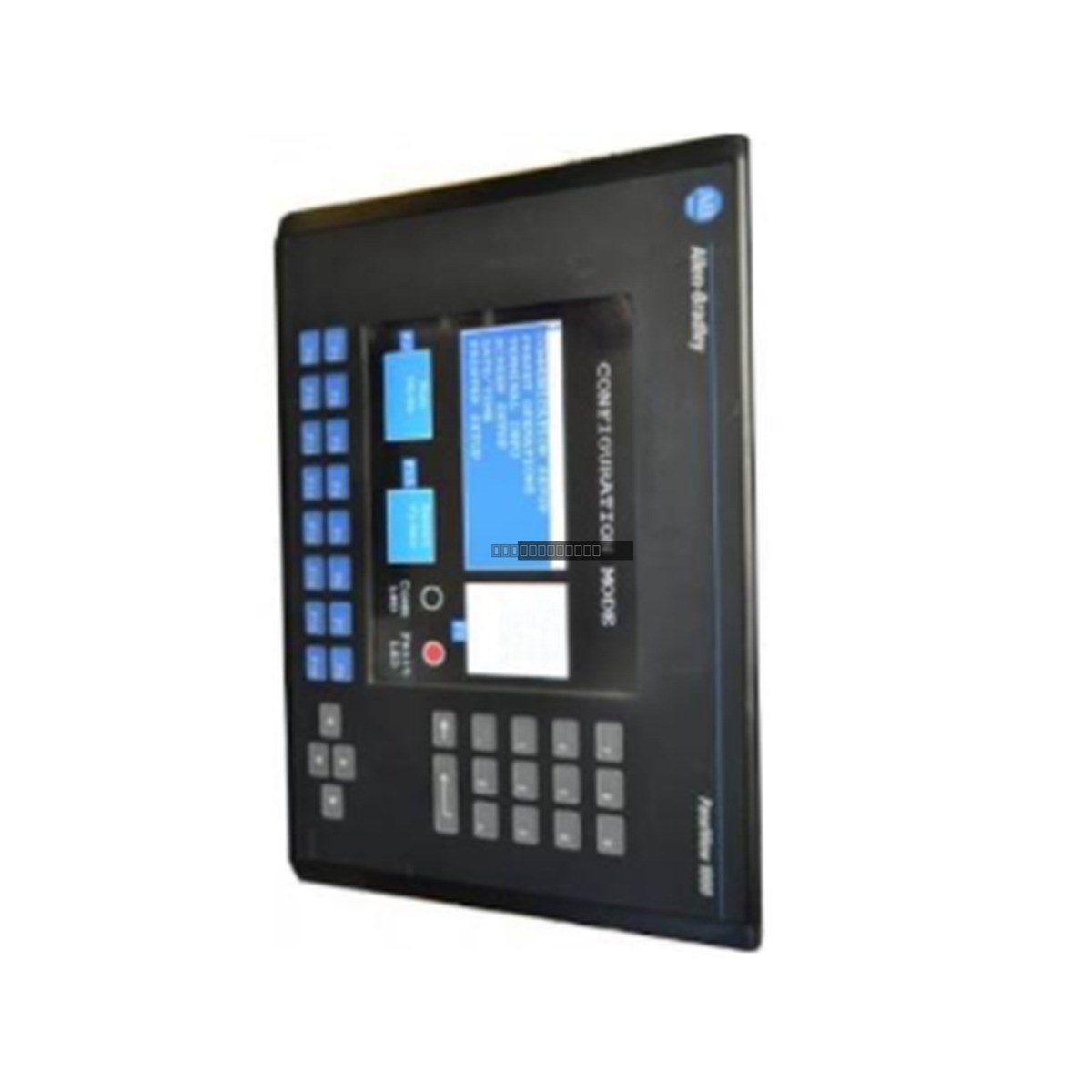

Allen-Bradley 2711-K5A10 طرفية واجهة المشغل الرسومية (HMI) طراز PanelView 550

وحدة طرفية HMI طراز PanelView 550 من Allen-Bradley 2711-K5A10

التوفر: 5 متوفر في المخزون

الوصفAllen-Bradley 2711-K5A10 هو طرفية واجهة الآلة البشرية (HMI) صناعية متينة من سلسلة PanelView 550. مصمم لتصور العمليات المركزية وإدخال البيانات،...

رمز المنتج: 2711-K5A10

Manufacturer: Allen-Bradley
Product No.: 2711-K5A10
Product Type: طرفية واجهة الآلة البشرية (HMI)
Product Origin: USA
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

الوصف

Allen-Bradley 2711-K5A10 هو طرفية واجهة الآلة البشرية (HMI) صناعية متينة من سلسلة PanelView 550. مصمم لتصور العمليات المركزية وإدخال البيانات، توفر هذه الوحدة تحكمًا ومراقبة موثوقين في البيئات الآلية المتطلبة. يستخدم على نطاق واسع في قطاعات مثل تصنيع السيارات، ومعالجة المواد الكيميائية، ومعالجة المياه ليعمل كعقدة تحكم محلية. من خلال عرض تخطيطات محاكاة للآلة واضحة، ورموز العمليات، وتشخيصات نصية في الوقت الفعلي، تمكن الطرفية المشغلين من مراقبة حالة النظام والاستجابة بسرعة للتغيرات الميدانية، وبالتالي تقليل أخطاء المعالجة وتقليل وقت التوقف غير المتوقع.

الميزات

مصفوفة إدخال لمسية: تتميز بتجميع لوحة مفاتيح مادية مع 10 مفاتيح وظائف قابلة للبرمجة (F1 إلى F10)، ومجموعة مفاتيح رقمية، وأزرار تنقل لإدخال المعلمات وتنفيذ الأوامر بدقة.
شاشة صناعية: مزودة بشاشة LCD أحادية اللون ذات وضع أزرق بحجم 5.5 بوصة ودقة 256 × 128 بكسل لتصور واضح للحالة والتشخيص.
عمر إضاءة خلفية ممتد: تتضمن إضاءة خلفية LED مدمجة طويلة الأمد مصنفة لما يصل إلى 100,000 ساعة من التشغيل.
الشبكات الصناعية: منفذ اتصال DeviceNet مدمج لتبادل البيانات عالي السرعة من نظير إلى نظير مع وحدات التحكم PLC5 و SLC 500.
تسجيل الأجهزة الطرفية: منفذ طابعة تسلسلي RS-232 مخصص لتوثيق سجلات إنذار النظام والأحداث التاريخية.
هيكل متين: هيكل مصنف داخليًا NEMA Type 12/13 و 4X (IP54/IP65) مصمم لمقاومة الغبار والرطوبة في البيئات الصناعية القاسية.

التطبيقات

تم تصميم هذه الطرفية للدمج في أنظمة التحكم القديمة من Allen-Bradley. إنها مثالية للمراقبة على مستوى الآلة، وإدارة الإنذارات، والتحكم المحلي للمشغل في خطوط التصنيع حيث يلزم الاتصال عالي السرعة عبر DeviceNet.

المواصفات الفنية

النموذج	2711-K5A10
حجم الشاشة	5.5 بوصة
الدقة	256 × 128 بكسل
جهد الإدخال	85 إلى 264 فولت تيار متردد (47-63 هرتز)
استهلاك الطاقة	45 فولت أمبير كحد أقصى
الذاكرة	170 كيلوبايت وقت تشغيل / 240 كيلوبايت غير متطاير
الاتصال	DeviceNet، منفذ طابعة RS-232
الوزن	1.50 كجم

إرشادات التثبيت

التركيب: تأكد من تحضير فتحة اللوحة بالأبعاد المحددة (ارتفاع 6.20 بوصة). استخدم أدوات التركيب المرفقة لتأمين الطرفية على حشية العلبة للحفاظ على ختم NEMA/IP.
الطاقة: تحقق من أن جهد الإدخال ضمن نطاق 85-264 فولت تيار متردد قبل توصيل الطاقة. تأكد من توصيل أرضي صلب بالهيكل لمنع تداخل التداخل الكهرومغناطيسي.
الأسلاك: استخدم الكابلات المحمية لمنافذ الاتصال. حافظ على فصل كابلات الإشارة عن خطوط الطاقة عالية الجهد لتقليل الضوضاء الكهربائية.
البيئة: قم بالتركيب في بيئة تسمح بتهوية كافية. تأكد من أن درجة الحرارة المحيطة تظل ضمن حدود التشغيل المحددة لسلسلة PanelView 550.
الصيانة: قم بإيقاف تشغيل الوحدة قبل إجراء أي صيانة أو توصيلات للكابلات.

الأسئلة الشائعة

س: هل تدعم هذه الوحدة الرسومات الملونة؟
ج: لا، تتميز 2711-K5A10 بشاشة LCD أحادية اللون ذات وضع أزرق.

س: هل يمكن لهذه الطرفية التواصل مع أنظمة ControlLogix الحديثة؟
ج: تم تصميم هذه الوحدة بشكل أساسي للدمج القديم مع وحدات التحكم PLC5 و SLC 500 عبر DeviceNet. يرجى الرجوع إلى وثائق بنية نظامك للتوافق مع الأنظمة الأساسية الأحدث.

س: ما هو الغرض من منفذ الطابعة؟
ج: منفذ الطابعة التسلسلي RS-232 مخصص لطباعة سجلات الإنذار وبيانات الأحداث التاريخية لأغراض حفظ السجلات واستكشاف الأخطاء وإصلاحها.
