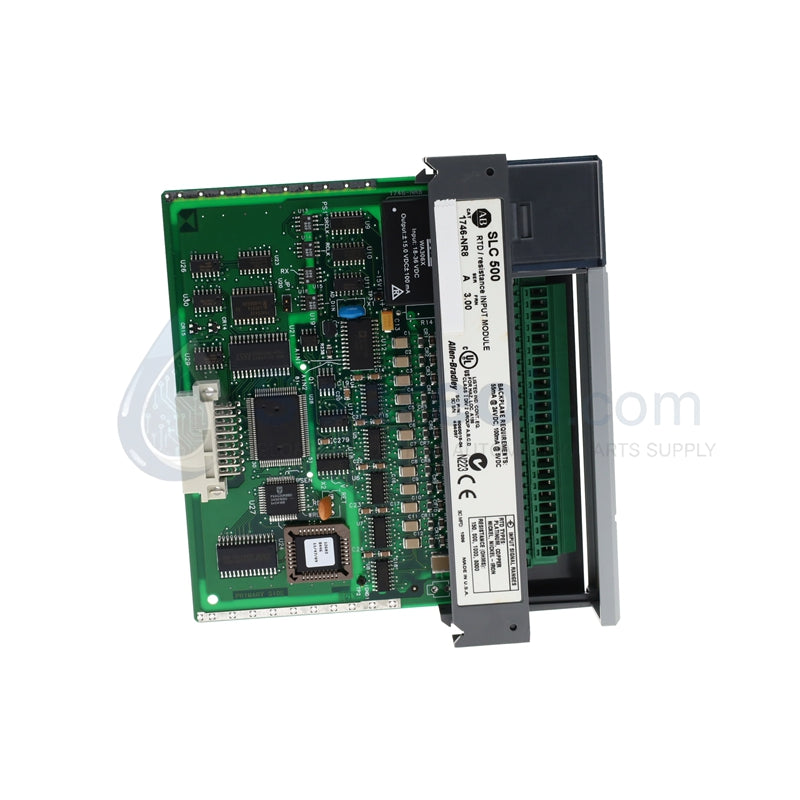

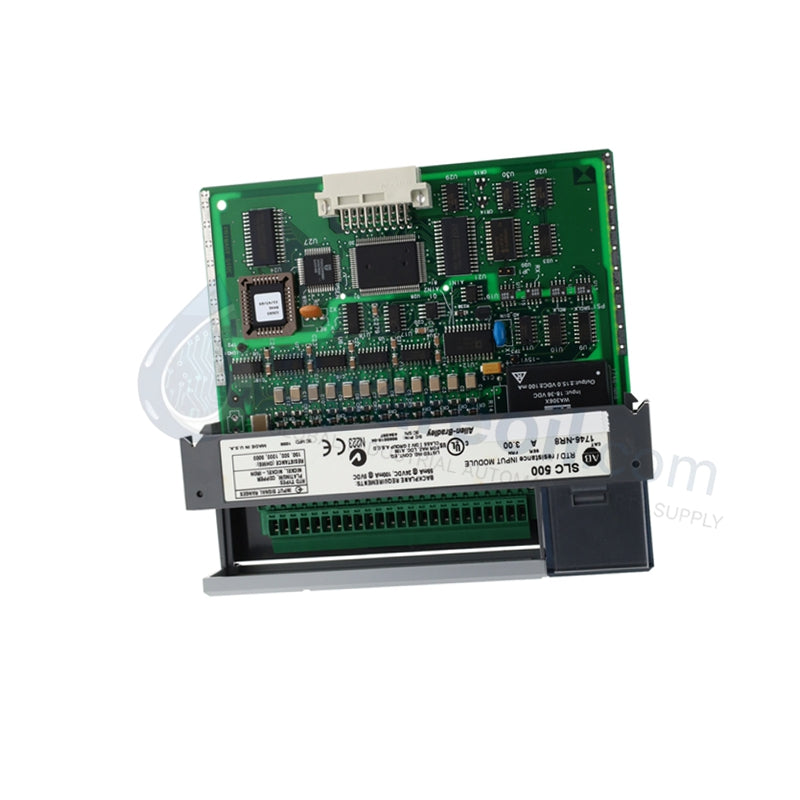

بطاقة درجة الحرارة 8 قنوات Allen Bradley SLC 500 1746-NR8

التوفر: 20 متوفر في المخزون

نظرة عامة على المنتج يعمل Allen Bradley 1746-NR8 كوحدة إدخال تناظري RTD ومقاومة عالية الكثافة من 8 قنوات، مصممة خصيصًا...

رمز المنتج: 1746-NR8

Manufacturer: Allen Bradley
Product No.: 1746-NR8
Product Type: وحدات الإدخال التناظرية
Product Origin: USA
Payment:T/T, Western Union
Weight: 480g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

يعمل Allen Bradley 1746-NR8 كوحدة إدخال تناظري RTD ومقاومة عالية الكثافة من 8 قنوات، مصممة خصيصًا لمنصة وحدة التحكم المنطقية القابلة للبرمجة SLC 500. تقوم بطاقة الهيكل ذات النمط المفتوح هذه بتحويل تغيرات المقاومة ذات الجهد المنخفض من مستشعرات درجة الحرارة الميدانية إلى قيم رقمية دقيقة لمعالج SLC المركزي. على الرغم من أن الشركة المصنعة الأصلية صنفت هذا الطراز كعنصر قديم، إلا أننا نقدم هذا المنتج حصريًا كوحدة أصلية جديدة تمامًا بنسبة 100% في صندوق المصنع الأصلي لضمان توافق الاستبدال الفوري وتوسيع دورة حياة الأصول على المدى الطويل.

المواصفات الفنية

المعامل	تفاصيل المواصفات
الشركة المصنعة	Allen Bradley (روكويل أوتوميشن)
رقم الطراز	1746-NR8
سلسلة المنصة الأساسية	أنظمة SLC 500
كثافة قناة الإدخال	8 قنوات معزولة
أنواع الإشارة المدعومة	Pt100, Ni100, Cu100 RTDs, ومدخلات المقاومة النقية
نطاقات الإدخال القابلة للتحديد	0 إلى 500 أوم، 0 إلى 1000 أوم، 0 إلى 3000 أوم
دقة القياس	0.05 أوم (نطاق 500 أوم)، 0.1 أوم (نطاق 1000 أوم)، 0.3 أوم (نطاق 3000 أوم)
الدقة الأساسية للوحدة	زائد أو ناقص 0.3 بالمائة من النطاق الكامل
سرعة تحويل القناة	حوالي 100 مللي ثانية لكل قناة
تصنيف العزل المستمر	50 فولت مستمر (دائرة القناة إلى اللوحة الخلفية)
سحب التيار من اللوحة الخلفية (5 فولت تيار مستمر)	150 مللي أمبير
واجهة التوصيل المادية	كتلة طرفية قابلة للإزالة 1746-HT
حدود درجة حرارة التشغيل	0 إلى 60 درجة مئوية
حدود درجة حرارة التخزين	-40 إلى 85 درجة مئوية
نطاق الرطوبة المسموح به	ما يصل إلى 95 بالمائة رطوبة نسبية غير مكثفة
الوزن الصافي	0.48 كجم (0.75 رطل)
بصمة حزمة الأجهزة	127 × 51 × 152 مم

مزايا هندسية

تتطلب مرافق معالجة الأغذية والمصانع الكيميائية وشبكات الطاقة الحرارية الكثيفة مراقبة مستقرة بشكل استثنائي لدرجة الحرارة للحفاظ على سلامة العملية واتساق الدُفعات. يلبي 1746-NR8 هذه المتطلبات عن طريق توفير 8 قنوات إدخال عالية الدقة ضمن بصمة فتحة واحدة، مما يسمح للمهندسين بزيادة استخدام الفتحات داخل هياكل SLC 500 القياسية. تدعم الوحدة نطاقات مقاومة متعددة قابلة للتحديد (0 إلى 500، 1000، و 3000 أوم) لتتوافق مع الخصائص الفيزيائية لـ Pt100، Ni100، و Cu100 RTD دون الحاجة إلى محولات تكييف إشارة خارجية.

يستخدم الجهاز تصميمًا متقدمًا لتصفية القنوات يرفض التداخل الكهرومغناطيسي عالي التردد (EMI) الشائع الناتج عن المحركات الحثية الكبيرة ومحركات التردد المتغير القريبة (VFDs). يحمي حاجز العزل المستمر القوي المصنف لـ 50 فولت ناقل اللوحة الخلفية الداخلي من حلقات الأرض الميدانية الضالة، مما يمنع الضوضاء الكهربائية الميدانية من إتلاف البيانات على المعالج الرئيسي.

لتسريع دورات التركيب والصيانة الميدانية، تتميز الوحدة بكتلة طرفية قابلة للإزالة 1746-HT. يمكن للفنيين الميدانيين استبدال بطاقة إدخال تالفة من الرف دون فك أسلاك إشارة المستشعر الفردية، مما يقضي تمامًا على أخطاء إعادة التوصيل ويقلل وقت التوقف عن العمل.

الأسئلة الشائعة

هل يمكن للفنيين خلط أنواع مختلفة من مستشعرات RTD عبر القنوات الثماني لوحدة 1746-NR8 واحدة؟

نعم. تسمح أدوات تكوين البرامج داخل RSLogix 500 بتعريف قناة مستقلة. يمكن لفرق الصيانة تكوين القناة 0 لمستشعر Pt100 مع تعيين القناة 1 لمستشعر مقاومة أوم مباشر أو نوع عنصر RTD مختلف، مما يزيد من المرونة المحلية.
ما هي خطوات التشخيص المحددة التي تساعد في عزل مشكلة في أسلاك المستشعر عن عطل في جهاز البطاقة الداخلية؟

يتصل 1746-NR8 بالبتات التشخيصية الدقيقة مباشرة بجدول بيانات وحدة التحكم SLC 500. تؤدي حالة الدائرة المفتوحة أو الدائرة القصيرة في الأسلاك الميدانية إلى تشغيل بت محدد تحت النطاق أو فوق النطاق لتلك القناة بالضبط، مما يمكّن المشغلين من تحديد الأسلاك المقطوعة في أرضية المصنع دون سحب الوحدة من الهيكل.
هل تسحب هذه الوحدة الطاقة مباشرة من خط طرفي مصدر طاقة خارجي 24 فولت تيار مستمر؟

لا. يستمد 1746-NR8 جميع الفولتيات التشغيلية المطلوبة مباشرة من ناقل مصدر الطاقة القياسي SLC 500، ويستهلك 150 مللي أمبير عند 5 فولت تيار مستمر. يزيل هذا التصميم المستقل الحاجة إلى توجيه حلقات طاقة خارجية إضافية إلى البطاقة، مما يقلل من فوضى أسلاك الخزانة.
