بطاقة اتصالات ALP111-S00 بسرعة 12 ميجابت في الثانية

بطاقة اتصالات ALP111-S00 بسرعة 12 ميجابت في الثانية | Yokogawa CENTUM VP

التوفر: 99 متوفر في المخزون

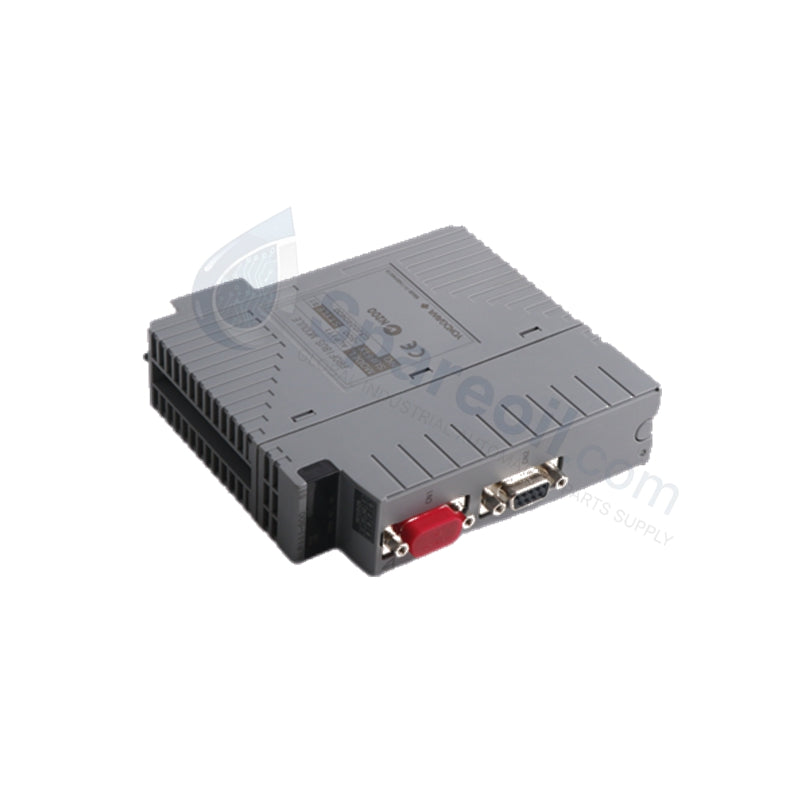

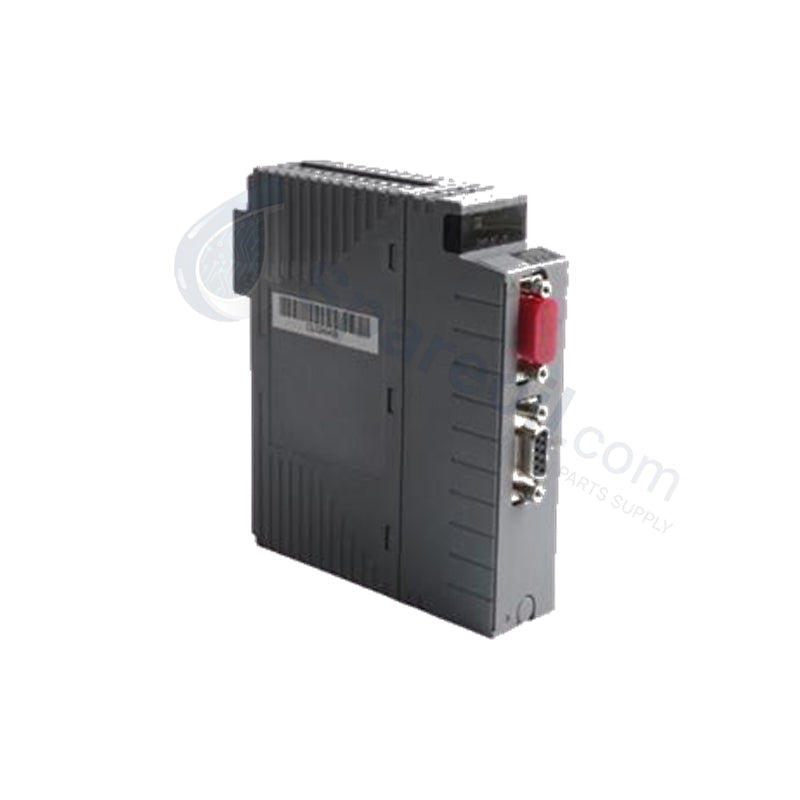

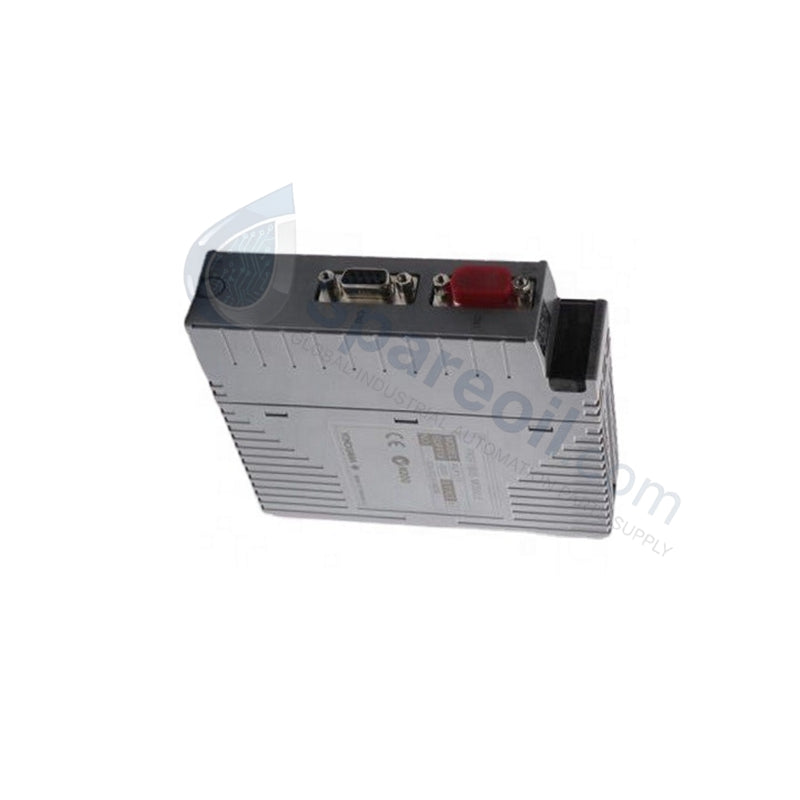

تفاصيل المنتج إن Yokogawa ALP111-S00 هي وحدة اتصال PROFIBUS-DP عالية الأداء مصممة لأنظمة التحكم الموزعة (DCS) CENTUM VP و CS 3000. توفر...

رمز المنتج: ALP111-S00

Manufacturer: Yokogawa
Product No.: ALP111-S00
Product Type: وحدات الاتصال
Product Origin: Japan
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تفاصيل المنتج

إن Yokogawa ALP111-S00 هي وحدة اتصال PROFIBUS-DP عالية الأداء مصممة لأنظمة التحكم الموزعة (DCS) CENTUM VP و CS 3000. توفر هذه الوحدة وظيفة PROFIBUS-DP الرئيسية الأساسية، مما يسمح لمحطة التحكم الميداني (FCS) بإدارة وتبادل البيانات مع مجموعة واسعة من الأجهزة الميدانية. نحن نوفر هذه الوحدة كمنتج جديد 100% وأصلي في عبوات المصنع، مما يضمن التكامل السلس والموثوقية الصناعية لوحدات الإدخال/الإخراج الميدانية (FIO) الخاصة بك.

نظرة عامة على المنتج

تعمل وحدة ALP111-S00 كبوابة اتصال مخصصة بين محطات التحكم من Yokogawa وأجهزة PROFIBUS-DP التابعة مثل وحدات الإدخال/الإخراج عن بُعد، ووحدات التحكم المنطقية القابلة للبرمجة (PLCs)، وأجهزة الإرسال الذكية. من خلال دعم معيار DP-V0، تسهل هذه الوحدة الحصول على البيانات وتنفيذ أوامر التحكم بشكل حتمي عبر ناقل المجال. تخفف العبء عن المعالج الرئيسي من إدارة البروتوكولات المعقدة، مما يضمن أن نظام التحكم الموزع (DCS) الخاص بك يحافظ على أعلى أداء حتى عند إدارة شبكات ناقل المجال عالية الكثافة. هذه الوحدة لا غنى عنها للمصانع التي تستخدم أجهزة ميدانية متعددة البائعين ضمن بيئة تحكم Yokogawa موحدة.

المواصفات الفنية

السمة	تفاصيل المواصفات
الشركة المصنعة	Yokogawa Electric Corporation
رقم الطراز	ALP111-S00
نوع الواجهة	PROFIBUS-DP (متوافق مع DP-V0)
سرعة الاتصال	9.6 كيلوبت في الثانية إلى 12 ميجابت في الثانية (تفاوض تلقائي)
المسافة القصوى	1.2 كم لكل جزء (عند 9.6 كيلوبت في الثانية)
الواجهة المادية	متوافقة مع EIA-RS-485
عزل الإشارة	واجهة معزولة بالكامل
توافق التركيب	وحدات العقد AFV30/40, ANB10/11, ANR10
الأبعاد	2.2 سم (عرض) × 12.4 سم (ارتفاع) × 12.6 سم (عمق)
الوزن	0.3 كجم (صافي) / 1.5 كجم (شحن)
درجة حرارة التشغيل	0 درجة مئوية إلى +60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)

المزايا الهندسية

تحديد عالي السرعة: تدعم وحدة ALP111-S00 سرعات نقل تصل إلى 12 ميجابت في الثانية. يتيح ذلك تحديثات سريعة للإدخال/الإخراج ويقلل من زمن انتقال الحلقة، مما يجعلها مثالية للتصنيع عالي السرعة وعناصر التحكم في العمليات الحرجة للسلامة.
سلامة الإشارة المعزولة: تتميز واجهة EIA-RS-485 بعزل كامل للإشارة. يمنع هذا الحاجز المادي حلقات الأرض ويحمي اللوحة الخلفية لنظام DCS من الاندفاعات الكهربائية وتداخل EMI الناتج عن المعدات الموجودة في الموقع.
نشر متعدد الاستخدامات: تتناسب الوحدة مع مجموعة واسعة من وحدات عقدة Yokogawa، بما في ذلك ANB10 (ناقل ESB) و ANR10 (ناقل ER). تتيح هذه المرونة للمهندسين وضع وظيفة PROFIBUS-DP الرئيسية بالضبط حيث تتطلب كثافة الحقل ذلك.
اتصال بعيد المدى: من خلال دعم معدلات الباود المنخفضة، تسهل الوحدة أجزاء الاتصال التي تصل إلى 1.2 كم. يلغي هذا الحاجة إلى مكررات باهظة الثمن في تخطيطات المصانع الكبيرة.
كفاءة نظام FIO: يتيح العرض المدمج 2.2 سم أقصى كثافة للبطاقات داخل رف FIO. يقلل هذا من العدد الإجمالي لوحدات العقد المطلوبة، مما يقلل التكلفة الإجمالية للبنية التحتية لنظام التحكم.

الأسئلة الشائعة

هل تدعم ALP111-S00 معيار DP-V1 أو DP-V2؟

تتوافق وحدة ALP111-S00 بشكل أساسي مع معيار PROFIBUS-DP V0. وهي تركز على تبادل البيانات الدوري عالي السرعة (بيانات الإدخال/الإخراج). بالنسبة للتطبيقات التي تتطلب اتصالًا غير دوري (DP-V1)، يرجى التحقق من مراجعة برنامج DCS الخاصة بك ومتطلبات ملف GSD.

هل يمكنني تثبيت هذه الوحدة في وحدة تحكم ميدانية نشطة؟

نعم، تدعم وحدات Yokogawa FIO بشكل عام التبديل السريع ضمن التكوينات الزائدة عن الحاجة. ومع ذلك، نوصي باتباع الإجراء الموضح في دليل الأجهزة CENTUM VP لضمان بقاء الناقل مستقرًا أثناء إدخال وحدة ALP111-S00 جديدة.

ما هو الحد الأقصى لعدد الأجهزة التابعة لكل وحدة؟

يمكن لوحدة ALP111-S00 نظريًا معالجة حد PROFIBUS القياسي البالغ 126 جهازًا؛ ومع ذلك، يعتمد العدد الفعلي للأجهزة التابعة المتصلة على سرعة الناقل، وكمية البيانات لكل جهاز تابع، وإجمالي سعة الإدخال/الإخراج لمحطة DCS.

هل هناك كابل محدد مطلوب لسرعة 12 ميجابت في الثانية؟

نعم. لتحقيق سرعات تصل إلى 12 ميجابت في الثانية، يجب عليك استخدام كابل مزدوج مجدول ومحمي من النوع A معتمد من PROFIBUS. قد لا يوفر كابل RS-485 القياسي تكامل إشارة كافٍ لمعدلات بيانات التردد الأعلى التي تدعمها ALP111-S00.
