CP332D دليل بيانات ودليل فني لنظام يوكوجاوا سنتوم VP

وحدة الاتصال التسلسلي Yokogawa ALR121-SE1-S1 RS-422/RS-485

وحدة الاتصال التسلسلي Yokogawa ALR121-SE1-S1 RS-422/RS-485

التوفر: 10 متوفر في المخزون

وحدة الاتصال التسلسلي YOKOGAWA ALR121-SE1-S1 تعمل YOKOGAWA ALR121-SE1-S1، والمفهرسة أيضًا كوحدة ALR121 RS-422/RS-485، كمكون أجهزة مخصص لتبادل البيانات التسلسلي بين...

رمز المنتج: ALR121-SE1

Manufacturer: Yokogawa
Product No.: ALR121-SE1
Product Type: وحدات الاتصال
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

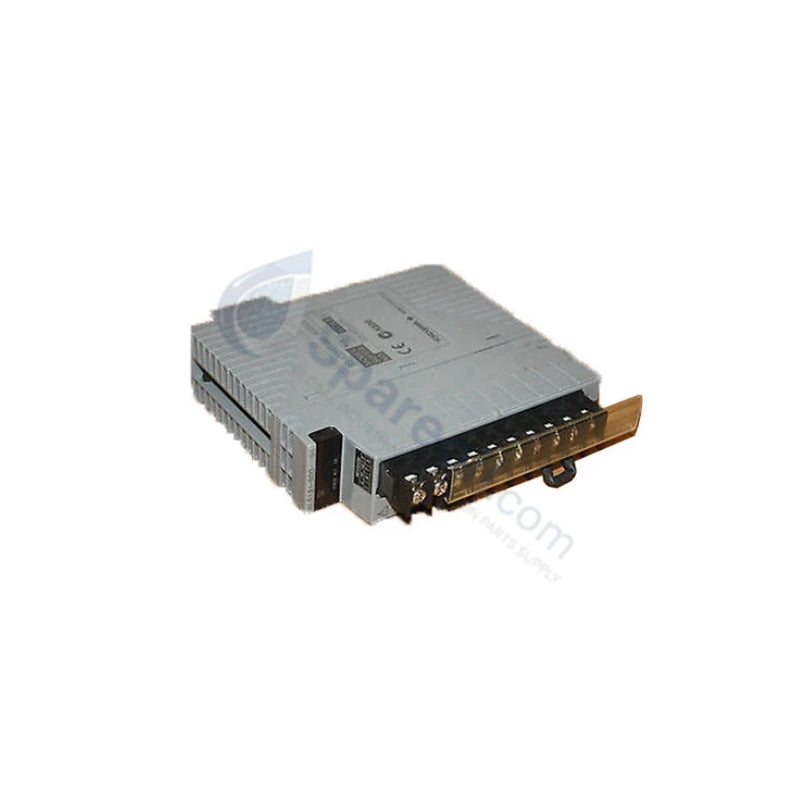

وحدة الاتصال التسلسلي YOKOGAWA ALR121-SE1-S1

تعمل YOKOGAWA ALR121-SE1-S1، والمفهرسة أيضًا كوحدة ALR121 RS-422/RS-485، كمكون أجهزة مخصص لتبادل البيانات التسلسلي بين محطات التحكم الميداني (FCS) أو محطات التحكم الآمن (SCS) والأنظمة الفرعية الخارجية ضمن شبكات DCS.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	ALR121-SE1-S1
العلامة التجارية	Yokogawa
الأصل	اليابان
الوزن	0.30 كجم
الأبعاد	7.7 سم × 4.2 سم × 10.6 سم
درجة حرارة التشغيل	بيئة DCS قياسية
استهلاك الطاقة	0.5 أمبير
الواجهة	RS-422 / RS-485
سرعة الإرسال	من 1200 إلى 38400 بت في الثانية
أقصى مسافة	1200 متر

التحكم في العمليات وربط الاتصالات

تقوم وحدة ALR121-SE1-S1 بتنفيذ نقل البيانات عبر تزامن نصف مزدوج، بدء-إيقاف للتكامل السلس مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) الخاصة بالجهات الخارجية والأدوات الميدانية الذكية. وتوفر عزلًا حرجًا بين القنوات لحماية اللوحة الخلفية الداخلية لنظام DCS من الاندفاعات الكهربائية الخارجية الشائعة في شبكات RS-485 التسلسلية متعددة النقاط. من خلال دعم التكافؤ القابل للتكوين، وطول الأحرف، وإعدادات بت التوقف، تتيح الوحدة مطابقة بروتوكول دقيقة لأنظمة Modbus RTU أو الأنظمة الفرعية التسلسلية الخاصة. يتم الحفاظ على سلامة الإشارة الفعالة من خلال استخدام الكابلات المزدوجة المحمية، مما يقلل من زمن الوصول والتداخل الكهرومغناطيسي أثناء الإرسال لمسافات طويلة.

الأسئلة المتداولة

س: هل يمكن تبديل هذه الوحدة أثناء تشغيل FCS/SCS؟

ج: نعم، تدعم سلسلة ALR121 استبدال الوحدات عبر الإنترنت، بشرط أن يسمح رف النظام المحدد وإصدار البرامج الثابتة بالتبديل السريع للأجهزة. تأكد من تعطيل المنفذ المرتبط برمجيًا قبل الإزالة الفعلية لمنع أخطاء اتصال الناقل.

س: ما هي أقصى مسافة إرسال لتكوين RS-485؟

ج: تدعم الوحدة مسافة إرسال قصوى تصل إلى 1200 متر. يعتمد الأداء على معدل الباود وسعة الكبل والإنهاء الصحيح لناقل RS-485 عند الطرفين الماديين.

إرشادات التركيب الميداني

التركيب: قم بتركيب الوحدة في الفتحة المخصصة في رف AFV30/40 أو A2FV50/70 أو ANB10/11. تأكد من أن الألسنة القفلية مثبتة بالكامل لضمان اتصال قوي بناقل اللوحة الخلفية.

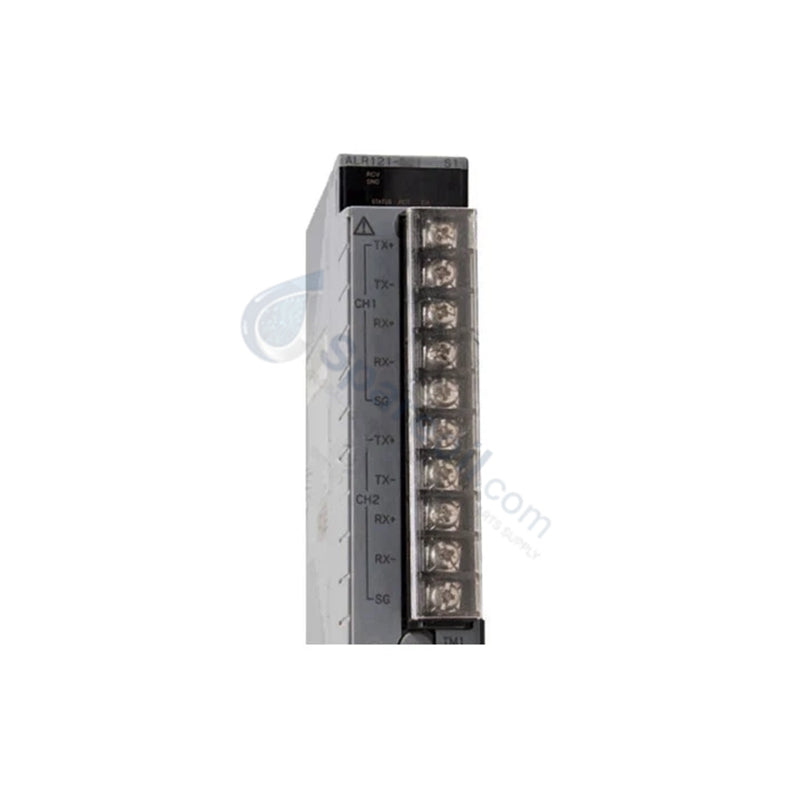

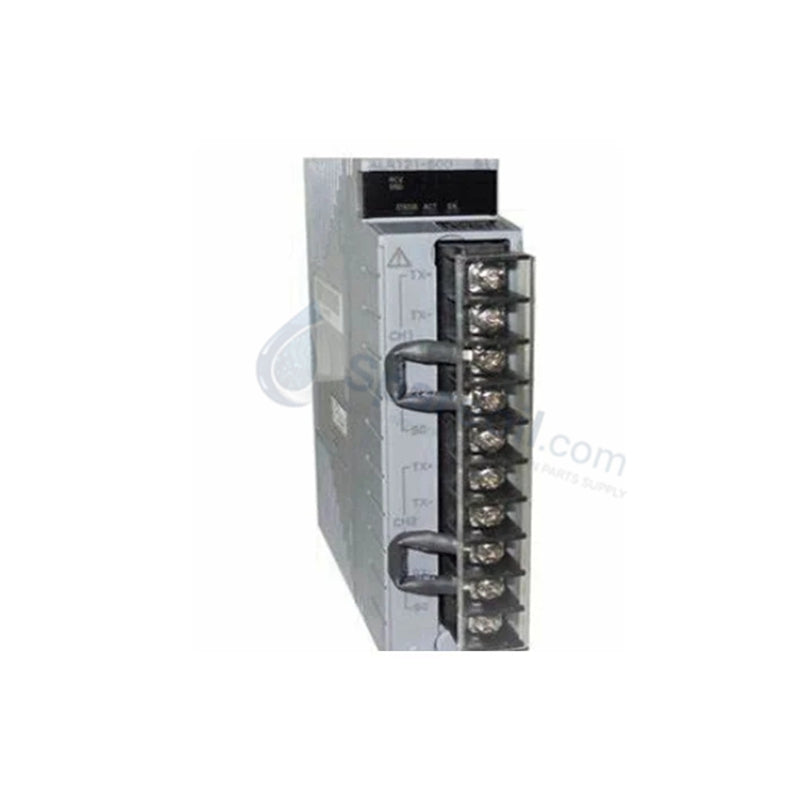

الأسلاك: استخدم الكابلات المحمية ثلاثية الأزواج AKB161 أو AKB162. قم بتوصيل أسلاك المجال بكتلة الأطراف ذات 5 أقطاب باستخدام براغي M4. أحكم الربط وفقًا لمعيار الصناعة لمنع الارتخاء الناتج عن الاهتزاز.
الدرع: قم بتأريض درع الكابل عند نقطة الطرف المخصصة. تجنب توجيه كابلات الاتصال التسلسلي بالتوازي مع خطوط الطاقة المترددة عالية الجهد للتخفيف من تداخل الضوضاء.
التكوين: تحقق من معلمات الاتصال (معدل الباود، التكافؤ، بتات البيانات) في برنامج تكوين النظام قبل بدء تبادل البيانات.
