F3RS41-0N Yokogawa FA-M3 ورقة بيانات ودليل فني

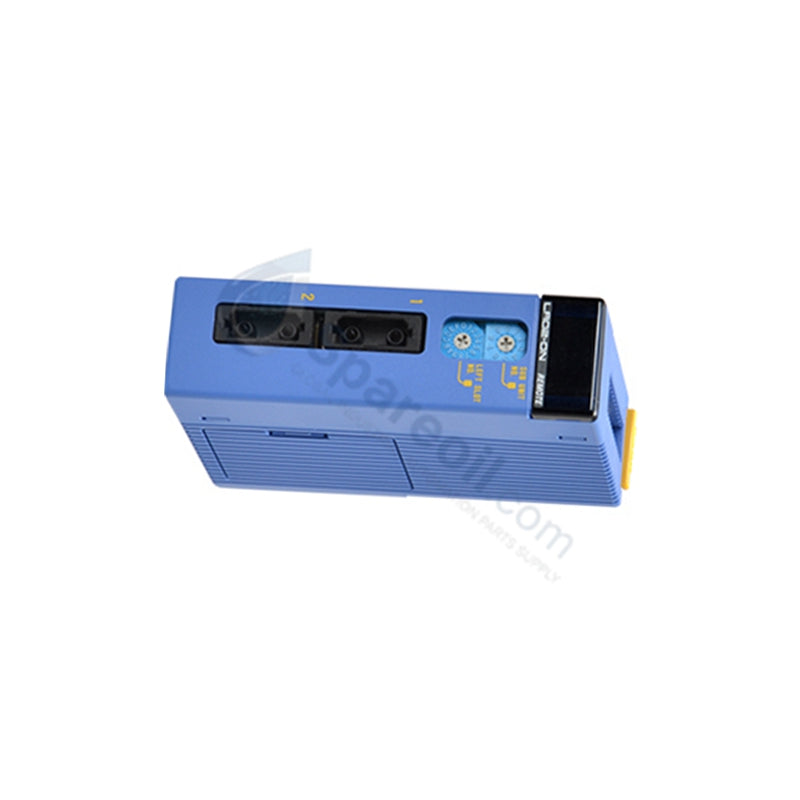

بطاقة اتصالات | Yokogawa F3RS41-0N FA-M3 تسلسلي

بطاقة اتصالات | Yokogawa F3RS41-0N FA-M3 تسلسلي

التوفر: 20 متوفر في المخزون

وحدة الاتصال التسلسلي Yokogawa F3RS41-0N تعمل وحدة Yokogawa F3RS41-0N، والمُدرجة أيضًا باسم وحدة الاتصال التسلسلي F3RS41-0N، كمكون مادي مخصص لتبادل...

رمز المنتج: F3RS41-0N

Manufacturer: Yokogawa
Product No.: F3RS41-0N
Product Type: وحدات الاتصال
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الاتصال التسلسلي Yokogawa F3RS41-0N

تعمل وحدة Yokogawa F3RS41-0N، والمُدرجة أيضًا باسم وحدة الاتصال التسلسلي F3RS41-0N، كمكون مادي مخصص لتبادل البيانات التسلسلية وتنفيذ واجهة الأجهزة الطرفية داخل منصات FA-M3 PLC.

مواصفات الجهاز

المعلمة	المواصفات
النموذج	F3RS41-0N
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.3 كجم
الأبعاد	عامل شكل فتحة قاعدة FA-M3 مدمج
درجة حرارة التشغيل	0 درجة مئوية إلى 55 درجة مئوية
استهلاك الطاقة	1.8 واط كحد أقصى (150 مللي أمبير عند 5 فولت تيار مستمر)
واجهات الاتصال	RS-422A / RS-485 (كتلة طرفية) أو RS-232C (D-sub 9-pin)
سعة القناة	منفذ واحد لكل وحدة
المسافة القصوى	1200 متر (RS-422/485) / 15 متر (RS-232C)
معدل الباود للإرسال	قابل للتكوين حتى 115.2 كيلوبت في الثانية
العزل	عزل كهربائي بصري بين الخطوط التسلسلية والمنطق الداخلي
توافق النظام	وحدات المعالجة المركزية المتحكمات المتعددة FA-M3 (F3BP20، F3BP30)
درجة حرارة التخزين	-20 درجة مئوية إلى 70 درجة مئوية

سرعة الاتصال بالحافلة الخلفية وسلامة التسلسل

يدير F3RS41-0N معالجة حزم تسلسلية عالية السرعة لربط وحدات المعالجة المركزية FA-M3 PLC مع ماسحات الباركود، وموازين الوزن، والطابعات الصناعية، ووحدات HMI من جهات خارجية. تم تصميم الوحدة بعزل جلفاني بصري بين مشغلات الاتصال الميداني والمنطق الخلفي، وتقوم بقمع الارتفاعات المفاجئة للجهد العالي، والضوضاء الكهربائية، وإمكانيات حلقة الأرض الشائعة في البيئات الصناعية القاسية. يضمن التحكم الديناميكي في معدل الباود حتى 115.2 كيلوبت في الثانية، المقترن بالتحكم في التدفق القابل للتكوين (RTS/CTS) أو البرمجي (Xon/Xoff) نقلًا حاسمًا للبيانات عبر شبكات RS-422/485 متعددة النقاط بطول 1200 متر أو روابط RS-232C المحلية بطول 15 مترًا دون تجاوز سعة المخزن المؤقت أو تلف الحزم.

الأسئلة المتكررة

س: هل يمكن تشغيل واجهات RS-232C وRS-422/485 المادية على F3RS41-0N في وقت واحد؟

ج: لا. تحتوي الوحدة على قناة اتصال واحدة قابلة للتكوين؛ يمكن أن تكون واجهة مادية واحدة فقط (إما موصل RS-232C ذو 9 سنون D-sub أو كتلة طرفية RS-422/485) نشطة في كل مرة.

س: كيف يحمي حاجز العزل البصري اللوحة الخلفية FA-M3 أثناء أعطال الأسلاك الميدانية؟

ج: تقوم الموصلات الضوئية المتكاملة بقطع المسار الجلفاني المباشر كهربائيًا بين الكابلات التسلسلية الميدانية ودوائر منطق اللوحة الخلفية الداخلية لوحدة المعالجة المركزية، مما يمنع ارتفاعات الجهد العابرة وحلقات الأرض حتى حدود العزل المقدرة للوحدة.

س: ما هي خطوات التأريض الضرورية للحفاظ على استقرار الاتصال على تشغيل RS-485 بطول 1200 متر؟

ج: يجب استخدام كابل زوج مجدول محمي مع تأريض درع الكابل عند نقطة تأريض وقائية واحدة، ويجب تركيب مقاومة إنهاء 120 أوم عبر زوج الإشارة في كل طرف مادي من قطعة ناقل RS-485.

إرشادات التركيب الميداني

أدخل F3RS41-0N في فتحة مخصصة على الوحدة الأساسية FA-M3، مع التأكد من أن موصل الوحدة يتصل بسلاسة مع اللوحة الخلفية قبل إحكام ربط برغي التثبيت العلوي. لأسلاك RS-422/485، استخدم كابلات زوج مجدول محمية، وقم بإنهاء خطوط الإشارة في كلا الطرفين الماديين للجذع بمقاومات 120 أوم، وقم بتوصيل سلك الدرع بدقة بنقطة تأريض واحدة. لاتصالات RS-232C، حدد أطوال الكابلات بـ 15 مترًا وقم بتثبيت موصل D-sub ذو 9 سنون باستخدام براغي الإبهام للحفاظ على تلامس الإشارة. تأكد من أن درجات حرارة اللوحة المحيطة تظل ضمن 0 درجة مئوية إلى 55 درجة مئوية.
