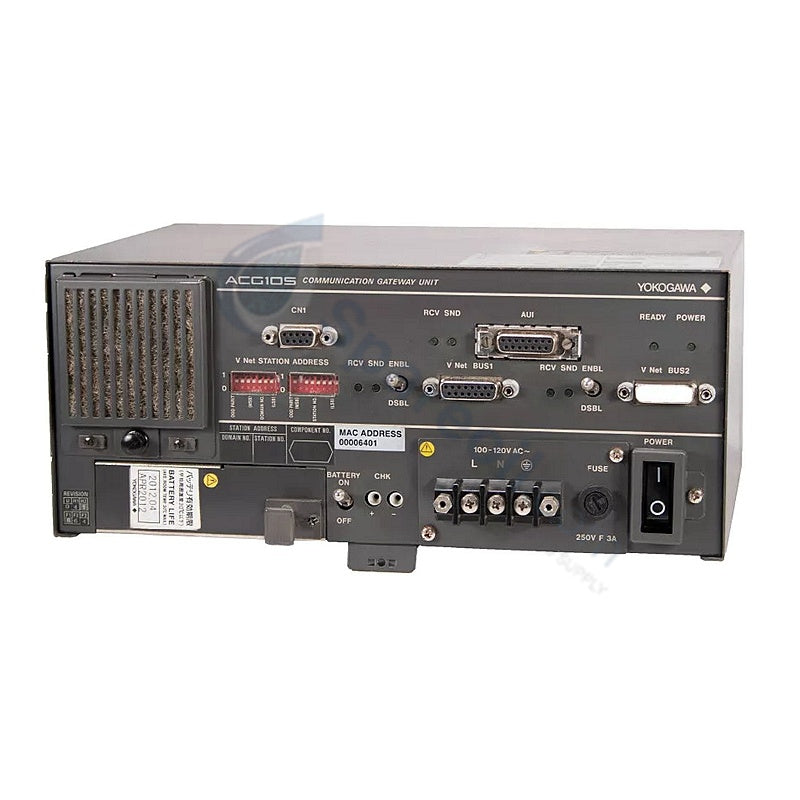

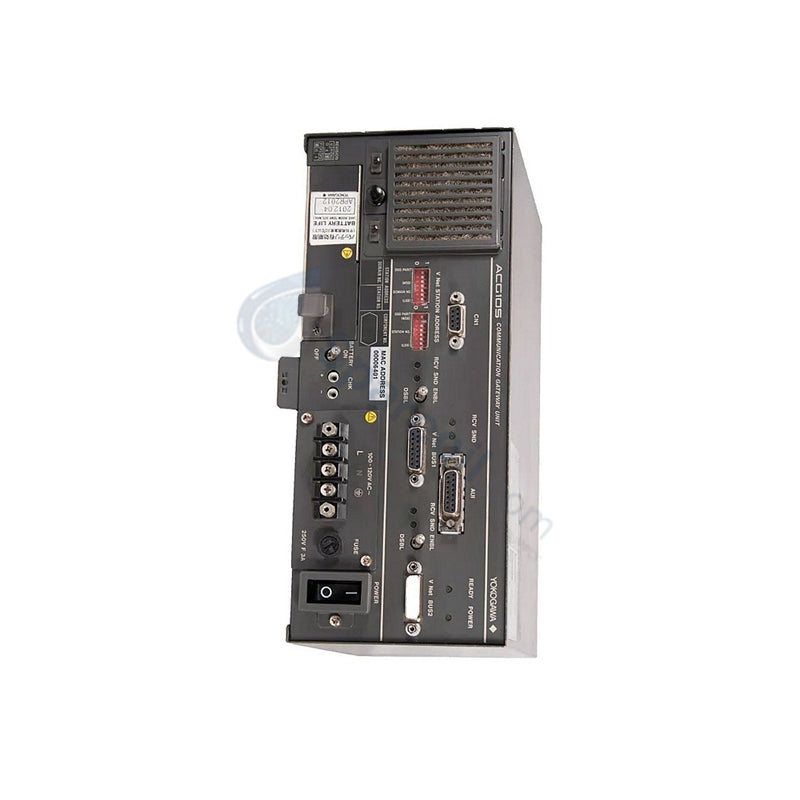

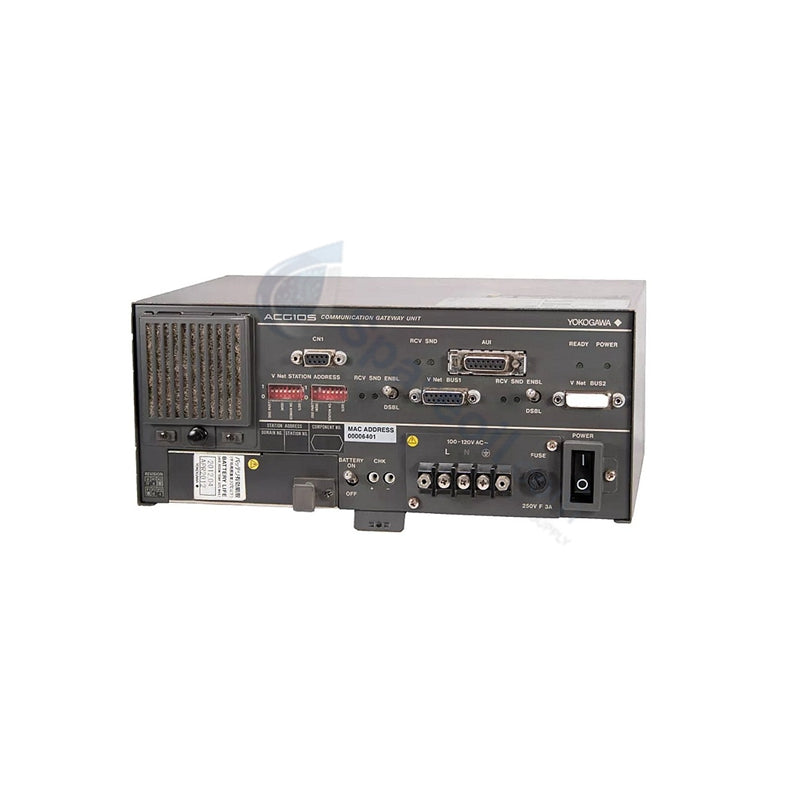

وحدة بوابة الاتصالات | Yokogawa ACG10S-F2121 S4

وحدة بوابة الاتصالات | Yokogawa ACG10S-F2121 S4

التوفر: 99 متوفر في المخزون

وحدة بوابة الاتصالات Yokogawa ACG10S-F2121 S4 تُعدّ Yokogawa ACG10S-F2121 S4 بمثابة وحدة بوابة الاتصالات الأساسية ACG10S المُستخدمة لتنفيذ ترجمة البروتوكولات...

رمز المنتج: ACG10S-F2121

Manufacturer: Yokogawa
Product No.: ACG10S-F2121
Product Type: وحدات بوابة الاتصال
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 3000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة بوابة الاتصالات Yokogawa ACG10S-F2121 S4

تُعدّ Yokogawa ACG10S-F2121 S4 بمثابة وحدة بوابة الاتصالات الأساسية ACG10S المُستخدمة لتنفيذ ترجمة البروتوكولات وتحويل الناقل عبر منصات أنظمة التحكم الموزعة Yokogawa CENTUM VP / CS. يدير مكون مراجعة الأجهزة S4 توجيه البيانات بين شبكات V net (10BASE-5) المزدوجة والمزدوجة الوفرة وواجهات Ethernet/IP الصناعية، مما يثبت معدلات نقل البيانات حتى 12 ميجابت في الثانية.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	ACG10S-F2121 S4
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	3 كجم
الأبعاد	205 مم × 482 مم × 221 مم
درجة حرارة التشغيل	-20 إلى +60 درجة مئوية
استهلاك الطاقة	100 فولت أمبير (تيار متردد) / ~12 واط (تيار مستمر)
وظيفة الجهاز	وحدة بوابة الاتصالات (CGW)
وضع الاتصال	وضع الإطار، إيثرنت واسع النطاق
البروتوكولات المدعومة	PROFIBUS-DP, Modbus RTU/TCP, Ethernet/IP, DeviceNet
تكرار الشبكة	شبكة V net مزدوجة ومزدوجة الوفرة (10BASE-5)
مصدر طاقة الإدخال	100-120 فولت تيار متردد (أو 24 فولت تيار مستمر حسب النوع)
تردد الطاقة	50/60 هرتز
العزل	عزل جلفاني من قناة إلى قناة

التحكم في العمليات وتكامل أجهزة DCS

تُطبق ACG10S-F2121 S4 بنية بروتوكول حلقة HART بجهد 4-20 مللي أمبير مخصصة جنبًا إلى جنب مع معلمات اتصال FOUNDATION Fieldbus / Profibus PA لمواءمة الأجهزة الميدانية الموزعة مع عقد الحوسبة ذات المستوى الأعلى. تحمي طبقات العزل الجلفاني من قناة إلى قناة عناصر المعالجة الداخلية من عابر الجهد على الجانب الميداني والتداخل الناجم عن الحلقة. تتحكم البوابة في ترجمة بيانات وضع الإطار عبر مسارات V net مزدوجة ومزدوجة الوفرة، وتنفذ إجراءات تجاوز الأخطاء التلقائية للأجهزة ضمن دورات ناقل دقيقة للحفاظ على التحكم الإشرافي المستمر دون تعطيل تدفقات بيانات الأجهزة الهامة.

الأسئلة المتداولة

س: كيف تدير مراجعة الأجهزة S4 اختيار ناقل البيانات أثناء حدوث عطل في خط واجهة V net؟

ج: تحتوي ACG10S-F2121 S4 على دوائر تشخيص داخلية تتحقق باستمرار من معدلات أخطاء الحزم ومستويات الإشارة على توصيلات 10BASE-5 المزدوجة والمزدوجة الوفرة. إذا تعرض الخط الأساسي للتوهين أو لسقوط مادي، فإن المنطق الداخلي ينقل الاتصال إلى مسار الناقل الاحتياطي تلقائيًا خلال دورة ناقل واحدة.

س: ما هي الآليات التي تحمي معلمات البروتوكول المخزنة وخرائط الشبكة أثناء فقدان الطاقة الرئيسي غير المتوقع؟

ج: تخزن وحدة البوابة خرائط الاتصال وإعدادات إطار البيانات وعناوين المحطات الخاصة بها داخل مصفوفات الذاكرة غير المتطايرة المدمجة. يضمن هذا التصميم الاحتفاظ الكامل ببيانات التكوين عبر انقطاعات الطاقة طويلة المدى دون الحاجة إلى خلية بطارية احتياطية منفصلة.

س: هل يمكن تعديل البرامج الثابتة على ACG10S-F2121 S4 للتكيف مع اختلافات بروتوكول Fieldbus الجديدة؟

ج: نعم. تتيح البوابة ترقيات البرامج الثابتة المستندة إلى الشبكة عبر واجهة منفذ Ethernet الإشرافي المخصص. يمكن لمهندسي الصيانة تنفيذ تحديثات الفلاش مباشرة عبر اتصالات TCP/IP دون استخراج الوحدات المادية من حاوية الرف.

إرشادات التركيب الميداني

ركب بوابة ACG10S-F2121 S4 في رف أجهزة EIA قياسي مقاس 19 بوصة أو على إطار لوحة تحكم نظيف. قم بتثبيت الوحدة باستخدام براغي التثبيت المتطابقة عبر جميع فتحات التثبيت المدمجة لمنع الإجهاد الميكانيكي على الوصلات الكهربائية وتثبيت تجميع الوحدة بوزن 3 كجم.

قم بتوجيه كابلات V net المحورية الواردة وخطوط Ethernet الصناعية عبر مجاري كابلات منفصلة ومخصصة للقضاء على تداخل الإشارة والحد من التعرض للتداخل الكهرومغناطيسي. قم بتوصيل دروع الكابلات الإجمالية بنقطة الطرف المحددة، ووصل أسلاك التصريف مباشرة بشبكة التأريض الرئيسية للأجهزة لتحسين قمع الضوضاء ذات النمط المشترك. وفر مسافة خلوص لا تقل عن 50 مم حول جميع فتحات التهوية لضمان تدفق هواء الحمل الحراري غير المقيد، والحفاظ على البيئة المحيطة الداخلية المحلية ضمن مواصفات التشغيل من -20 درجة مئوية إلى +60 درجة مئوية.
