ATA4D-00 صحيفة بيانات ودليل فني لنظام YOKOGAWA CENTUM VP

وحدة واجهة الاتصالات سلسلة CENTUM VP | يوكوجاوا ATA4D-00

وحدة واجهة الاتصالات سلسلة CENTUM VP | يوكوجاوا ATA4D-00

التوفر: 99 متوفر في المخزون

وحدة واجهة الاتصال YOKOGAWA ATA4D-00 تم تكوين YOKOGAWA ATA4D-00 S2 (وحدة واجهة الاتصال ATA4D-00 S2) لتبادل البيانات عالي السرعة في...

رمز المنتج: ATT4D-00 S2

Manufacturer: Yokogawa
Product No.: ATT4D-00 S2
Product Type: وحدات واجهة الاتصال
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 600g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

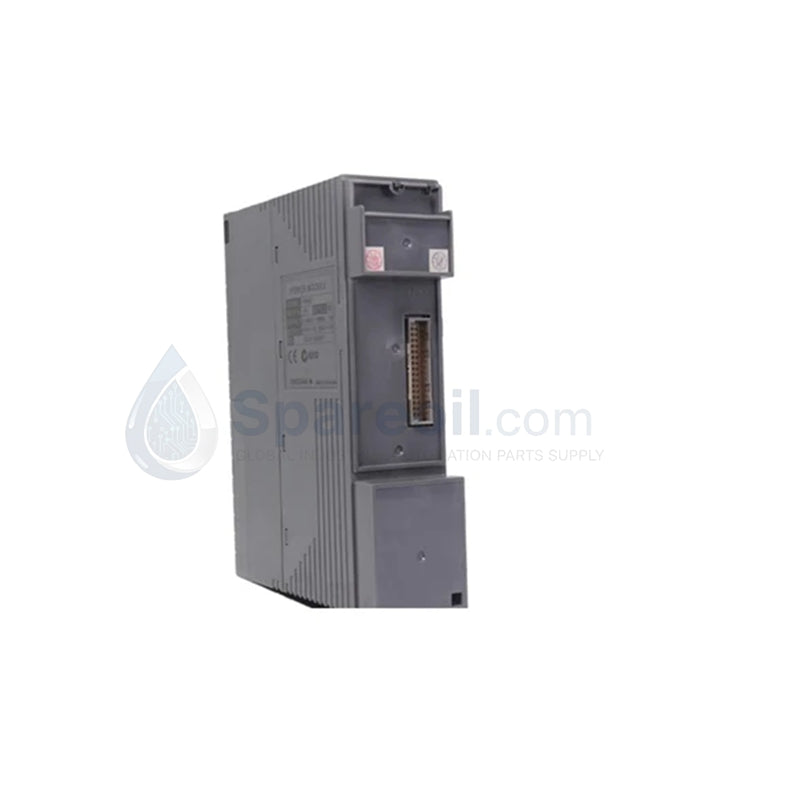

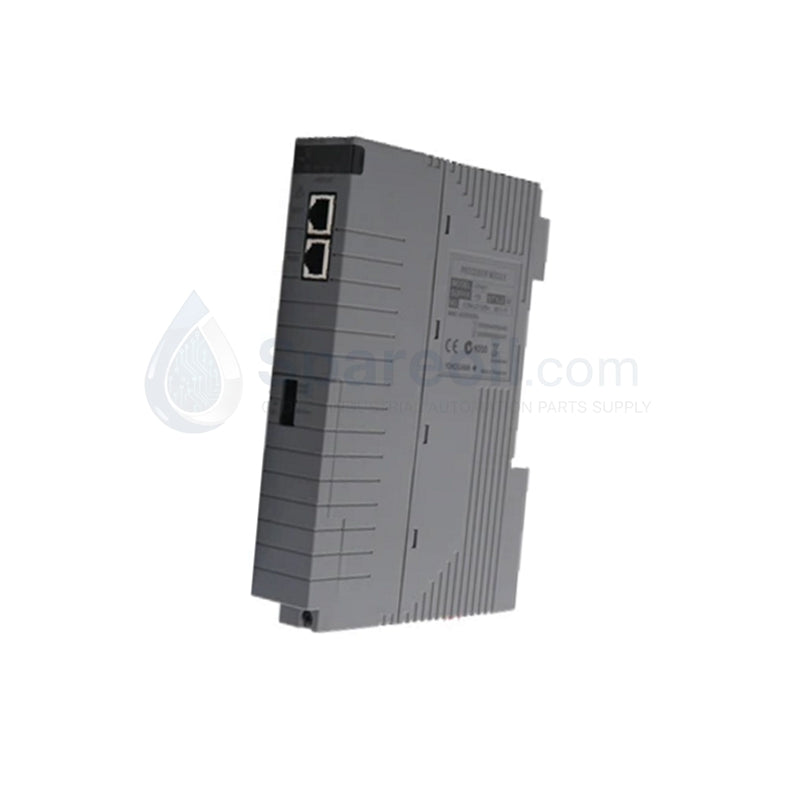

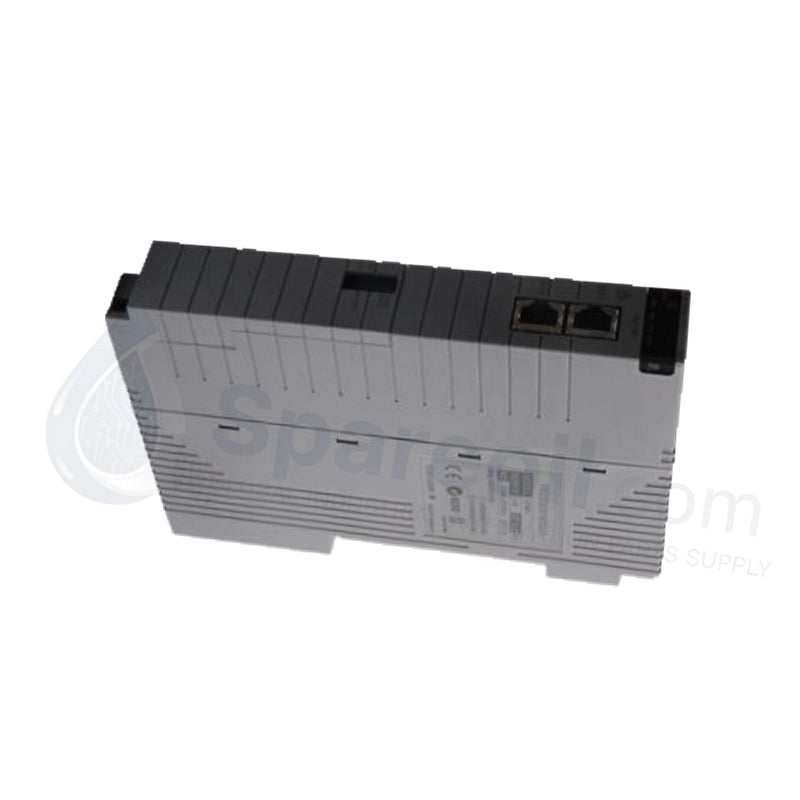

وحدة واجهة الاتصال YOKOGAWA ATA4D-00

تم تكوين YOKOGAWA ATA4D-00 S2 (وحدة واجهة الاتصال ATA4D-00 S2) لتبادل البيانات عالي السرعة في الأنظمة الفرعية FIO الخاصة بـ CENTUM VP، وتوفر الوصلة الأساسية بين محطات التحكم الميدانية والأنظمة الفرعية الخارجية.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	ATA4D-00 S2
العلامة التجارية	YOKOGAWA
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.6 كجم
الأبعاد	15.2 سم × 7.6 سم × 25.4 سم
درجة حرارة التشغيل	من 0 إلى 50 درجة مئوية
استهلاك الطاقة	0.6 أمبير عند 24 فولت تيار مستمر
دعم البروتوكول	Vnet/IP، ناقل النظام الفرعي
إنتاجية البيانات	فئة 100 ميجابت في الثانية

التحكم في عملية DCS واتصال الشبكة

تدير وحدة ATA4D-00 حركة المرور في الوقت الفعلي عبر شبكة التحكم CENTUM VP، مما يسهل إنتاجية البيانات الحتمية بين وحدات التحكم والأنظمة الفرعية للعمليات المتصلة. تدعم الدوائر الداخلية ترجمة بروتوكول حلقة HART بجهد 4-20 مللي أمبير عند التوصيل بالمحولات الجانبية الميدانية، مما يضمن الحفاظ على سلامة متغيرات العملية التناظرية طوال عملية التحويل. توفر الأجهزة عزلًا كهربائيًا على جميع منافذ الاتصال لمنع التداخل الكهرومغناطيسي ومنع مسارات التيار الأرضي. بالإضافة إلى ذلك، يدعم البرنامج الثابت الاقتران المزدوج المتكرر، مما يسمح للنظام بالتبديل إلى وحدة واجهة احتياطية في غضون أجزاء من الثانية عند اكتشاف فقدان نبضات القلب أو خطأ في تكافؤ الناقل، مما يحافظ على رؤية مستمرة للعملية لمحطات المشغل.

الأسئلة الشائعة

س: هل تتعامل وحدة ATA4D-00 مع الأسلاك المباشرة للمدخلات والمخرجات الميدانية مثل أجهزة الاستشعار أو المشغلات؟

ج: لا، تعمل هذه الوحدة حصريًا كجسر واجهة اتصال. لا تمتلك الدوائر المطلوبة لمعالجة أو تشغيل إشارات الإدخال والإخراج التناظرية أو الرقمية الخام مباشرة.

س: ما هو زمن التأخير عند الفشل عند استخدام تكوين وحدة مزدوجة ومتكررة؟

ج: في زوج متكرر ومكون، يقوم النظام بتنفيذ تحويل تلقائي إلى الوحدة الثانوية في أقل من 50 مللي ثانية عند اكتشاف خطأ، مما يقلل من فجوات اكتساب البيانات أثناء انتقال وحدة التحكم.

س: هل يمكن لهذه الوحدة الاتصال بالأنظمة الفرعية الخاصة بغير Yokogawa؟

ج: تم تحسين الوحدة لبروتوكولات Vnet/IP وبروتوكولات ناقل النظام الفرعي Yokogawa القياسية. قد يتطلب التوصيل بشبكات الجهات الخارجية محولات بروتوكول إضافية أو بوابات اتصال.

إرشادات التركيب الميداني

قم بتثبيت ATA4D-00 داخل خزانة تحكم مؤرضة، مع التأكد من أن سطح التركيب خالٍ من الاهتزازات ويتوافق مع نطاق التشغيل المحدد من 0 إلى 50 درجة مئوية. قم بتأمين الوحدة باستخدام جهاز تثبيت DIN-rail أو الرف المتكامل لضمان الاستقرار أثناء التشغيل. عند توصيل كبلات الاتصال، استخدم وسائط زوجية مجدولة محمية أو ألياف بصرية حسب مخطط ناقل النظام. قم بإنهاء دروع الكابلات في قضيب التأريض الخاص بأجهزة الخزانة لتقليل حقن الضوضاء عالية التردد. أخيرًا، تحقق من جهد إدخال 24 فولت تيار مستمر عند أطراف الطاقة قبل تركيب الوحدة لتجنب التلف المحتمل لمنظمات إمداد الطاقة الداخلية.
