T8151B ICS Triplex Trusted ورقة البيانات والدليل الفني

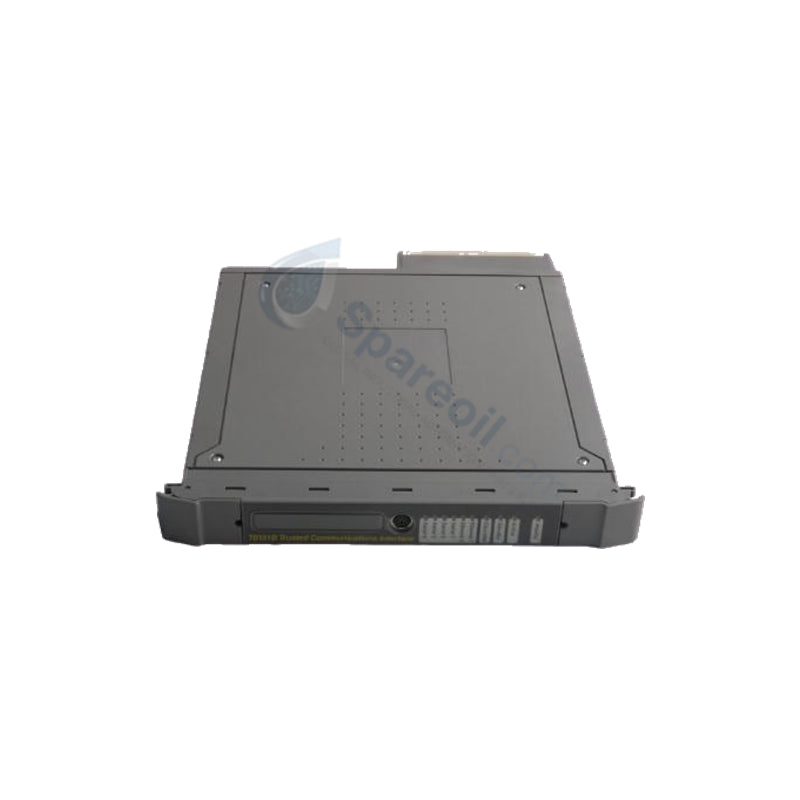

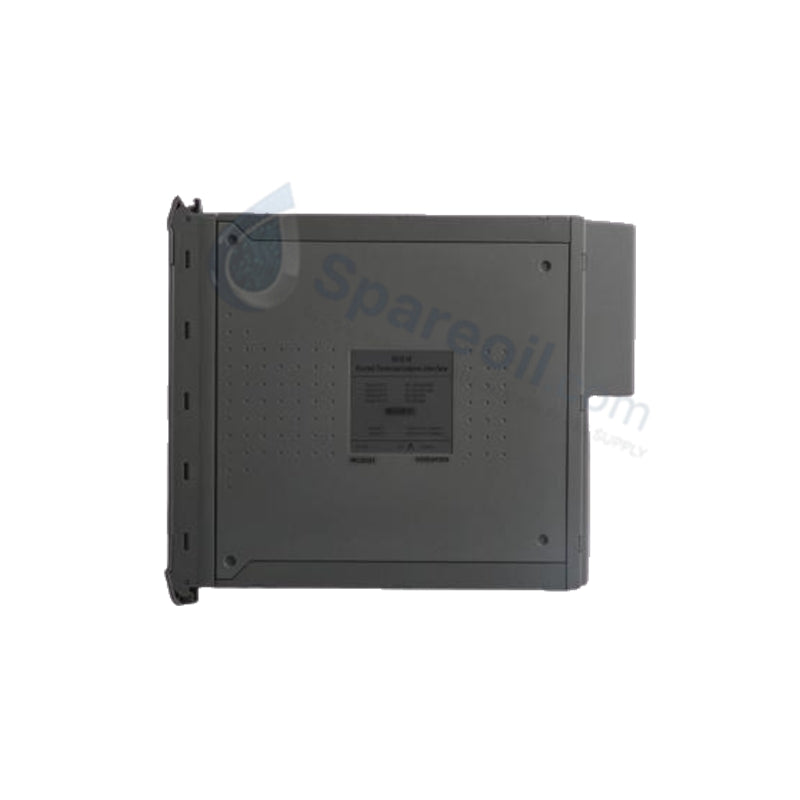

وحدة واجهة الاتصالات | ICS Triplex T8151B

وحدة واجهة الاتصالات | ICS Triplex T8151B

التوفر: 20 متوفر في المخزون

واجهة اتصالات موثوقة ICS Triplex T8151 يُعد ICS Triplex T8151B، والمُدرج أيضًا باسم وحدة معالجة PLC T8151، بمثابة مكون أجهزة...

رمز المنتج: T8151

Manufacturer: ICS Triplex
Product No.: T8151
Product Type: وحدات معالج وحدة التحكم المنطقية القابلة للبرمجة
Product Origin: USA
Payment:T/T, Western Union
Weight: 1140g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

واجهة اتصالات موثوقة ICS Triplex T8151

يُعد ICS Triplex T8151B، والمُدرج أيضًا باسم وحدة معالجة PLC T8151، بمثابة مكون أجهزة مخصص لتفريغ مهام الاتصال من وحدة المعالجة الرئيسية داخل منصات الأمان الموثوقة. يُنشئ الجهاز توجيه الاتصال عبر منفذي إيثرنت ثنائيين متكررين 10/100BaseT وأربع قنوات تسلسلية قابلة للتكوين، ويدير بروتوكولات Modbus TCP/IP و Modbus RTU و EtherNet/IP وبروتوكولات Trusted Peer-to-Peer. بتوجيه من محرك Motorola PowerPC المُدمج، تُدير هذه الواجهة تسجيل تشخيص النظام وتنفذ تسلسلًا من الأحداث في الخلفية تخزن ما يصل إلى 4000 إدخال مع الحفاظ على عزل مسارات التنفيذ الحرجة للسلامة.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	T8151B (الموديل الأساسي: T8151)
العلامة التجارية	ICS Triplex (Rockwell Automation)
المنشأ	الولايات المتحدة
الوزن	1.14 كجم
الأبعاد	3.0 سم × 30.3 سم × 26.4 سم
درجة حرارة التشغيل	-40 إلى +70 درجة مئوية
استهلاك الطاقة	14-25 واط
نوع الواجهة	وحدة واجهة اتصالات موثوقة
جهد الإدخال	20-32 فولت تيار مستمر (يتم توفيره عبر اللوحة الخلفية للنظام)
منافذ الإيثرنت	2 × 10/100BaseT (استشعار تلقائي، زائدة)
المنافذ التسلسلية	4 × RS232/RS422/RS485 (يتطلب محول T8153)
واجهة التشخيص	1 × منفذ تسلسلي للوحة الأمامية RS232
نطاق معدل الباود	1.2 إلى 115.2 كيلوبت في الثانية
تسلسل الأحداث	سعة مخزن 4000 حدث
درجة حرارة التخزين	-40 إلى +85 درجة مئوية
الرطوبة النسبية	5 إلى 95 بالمائة، غير متكثفة
شهادة الأمان	متوافق مع IEC 61508 SIL 3

التكرار المعياري الثلاثي وتنفيذ السلامة

يتكامل هيكل T8151 مباشرة مع وحدات حل المنطق ذات بنية 2oo3 ذات التكرار المعياري الثلاثي (TMR) للحفاظ على عمليات السلامة الحتمية أثناء تدفق حركة مرور الشبكة الخارجية. يقوم المعالج المُدمج بتشغيل نظام التشغيل الموثوق (Trusted Operating System) بشكل مستقل، مع الحفاظ على حواجز عزل جلفانية متميزة بين أجهزة الشبكة على جانب الحقل واللوحة الخلفية للتصويت الداخلية. في حالة حدوث انقطاع مادي للحلقة أو تدهور الحزم في وصلة اتصال نشطة، يُنفذ الجهاز حالة فشل آمن مُحددة مسبقًا، مما يؤدي إلى إسقاط الوصلة المعيبة وتحويل موارد المعالجة إلى القناة المتكررة المتوازية دون تعطيل منطق النظام.

الأسئلة المتداولة

س: كيف تُدير T8151 تنفيذ مسار الشبكة الزائد أثناء فشل وصلة إيثرنت؟

ج: تشتمل الوحدة على منفذي إيثرنت 10/100BaseT مزدوجين يتشاركان في روتين تجاوز الفشل التلقائي للتحكم في الوصول إلى الوسائط، مما يحول الاتصالات إلى المنفذ الثانوي إذا فقدت الوصلة الأساسية سلامة الحزم.

س: ما هي أجهزة المحول المطلوبة لإنهاء الاتصالات التسلسلية الخارجية في هذه الوحدة؟

ج: يتطلب النشر الفعلي للمنافذ التسلسلية الخارجية الأربعة (تكوينات RS232/RS422/RS485) التكامل مع محول واجهة معالج خلفي T8153 خارجي مخصص.

س: هل يمكن تعديل البرامج الثابتة في وحدة T8151 أثناء عمل نظام الأمان؟

ج: تتطلب بروتوكولات صيانة النظام استخدام واجهة التشخيص RS232 باللوحة الأمامية للتكوين وتحميل البرامج الثابتة، والتي يجب تنفيذها تحت مستويات وصول هندسية محددة للحفاظ على التحقق من السلامة.

إرشادات التثبيت الميداني

أدخل الوحدة في الفتحة المخصصة لهيكل Trusted، مع التأكد من أن ألسنة المحاذاة الميكانيكية تستقر بالكامل في موصلات اللوحة الخلفية.
وصل البنية التحتية للشبكة باستخدام كابلات زوجية مجدولة محمية (STP) من الفئة الصناعية لتقليل اقتران الضوضاء الكهرومغناطيسية على حافلات الاتصالات.
قم بإنهاء جميع أغطية دروع الكابلات الخارجية عند قضيب أرضي رئيسي واحد ذي مقاومة منخفضة داخل حاوية التحكم.
تأكد من وجود مسارات تهوية كافية للحاوية للحفاظ على مستويات الحرارة التشغيلية الداخلية ضمن المعلمات المحددة من -40 إلى +70 درجة مئوية.
تحقق من سلامة براغي تثبيت المحول الخلفي لمنع انقطاع الاتصال غير المقصود الناتج عن أنماط الاهتزاز النموذجية في الميدان.
